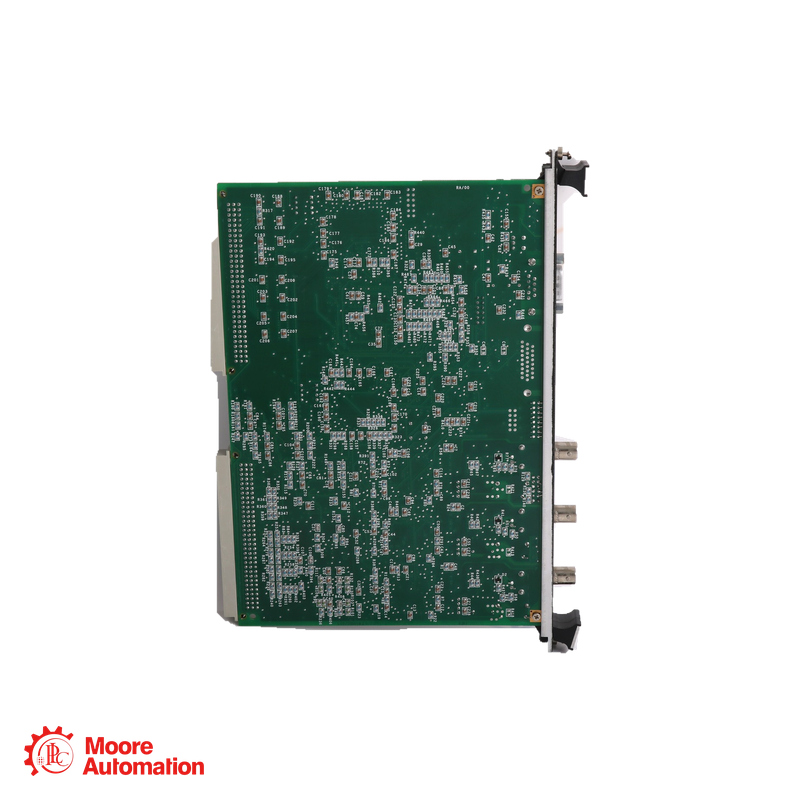

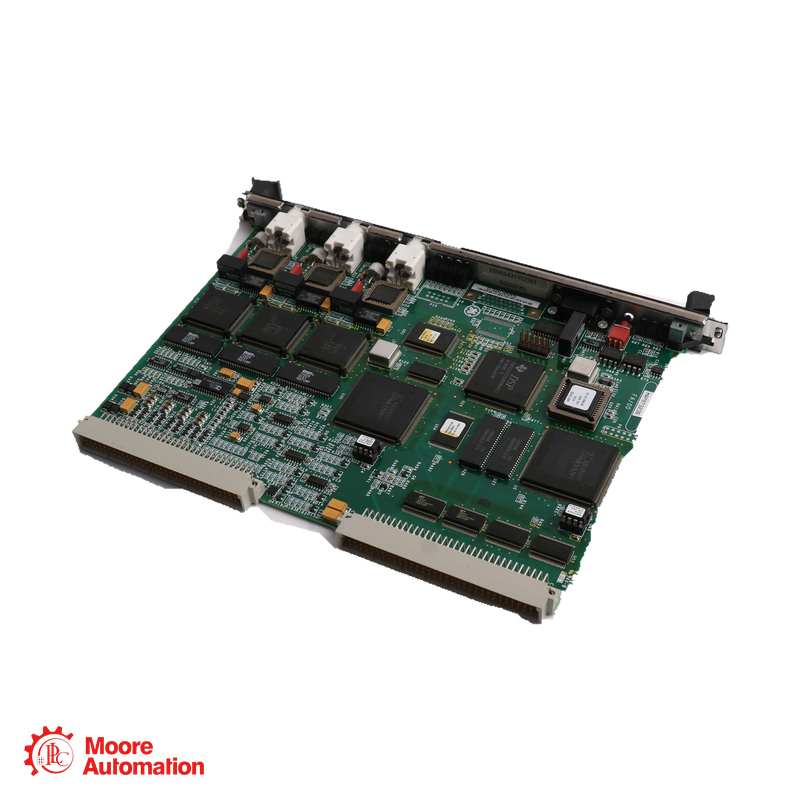

ชุดประกอบตรวจสอบเสียง GE IS215VAMBH1A Mark VI
ชุดประกอบตรวจสอบเสียง GE IS215VAMBH1A Mark VI
ชุดประกอบตรวจสอบเสียง GE IS215VAMBH1A Mark VI

ชุดประกอบตรวจสอบเสียง GE IS215VAMBH1A Mark VI

GE MARK VI · ระบบมอนิเตอร์เสียง 18 แชนแนล

IS215VAMBH1A

IS215VAMBH1A อุปกรณ์นี้ให้การปรับสภาพสัญญาณเสียง 18 ช่องสัญญาณในระบบ GE Mark VI โดยใช้แผงขั้วต่อ TAMB เก้าช่องสัญญาณสองแผง รองรับการสุ่มตัวอย่างแบบซิงโครไนซ์ การประมวลผล RMS และอัตราขยายอินพุตที่กำหนดค่าได้สำหรับการตรวจสอบการเผาไหม้

ประเภทผลิตภัณฑ์มอนิเตอร์เสียง
แพลตฟอร์มมาร์คที่ 6
อินพุต18 ช่อง
เทอร์มินัล2 × TAMB
ผู้ผลิตGE
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
GE ● ระบบตรวจสอบเสียง 18 แชนแนล
มาร์คที่ 6

IS215VAMBH1A

มอนิเตอร์เสียง

MARK VI · VAMB · อินพุตเสียง

บทบาทของโมดูล
IS215VAMBH1A วงจรนี้รับสัญญาณเสียงจากแผงขั้วต่อ TAMB สองแผง และส่งข้อมูลการตรวจสอบที่ผ่านการประมวลผลแล้วไปยังแอปพลิเคชัน Mark VI
คำอธิบายโดยละเอียด
IS215VAMBH1A ใช้การเลือกอัตราขยายแบบช่องต่อช่อง การชดเชยไบแอส และการประมวลผล RMS เฟิร์มแวร์จะสุ่มตัวอย่างอินพุตทั้ง 18 ช่องพร้อมกันและอัปเดตตัวแปรสัญญาณแอปพลิเคชันทุกๆ 40 มิลลิวินาที TAMB ทำหน้าที่เป็นตัวสิ้นสุดภาคสนามและอินเทอร์เฟซเซ็นเซอร์ ในขณะที่ชุดประกอบ VAMB ทำหน้าที่รับและประมวลผลสัญญาณเสียง
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
รายละเอียดหมายเลขคำสั่งซื้อ

โครงสร้างของเอกสารอ้างอิง IS215VAMBH1A

IS
องค์กรผู้ออกGE Power, เซเลม, เวอร์จิเนีย
2
การกำหนดสารการกำหนดที่ไม่เป็นไปตามมาตรฐาน RoHS เดิม
15
ระดับการประกอบแผงวงจรพิมพ์ (PCBA) พร้อมเฟิร์มแวร์แอปพลิเคชันและ/หรือแผงวงจรย่อย
VAMB
ตัวช่วยจำเชิงฟังก์ชันการตรวจสอบทางเสียง
H
รหัสเทคโนโลยีประกอบด้วยชิ้นส่วนแบบติดตั้งบนพื้นผิว
1
รูปแบบการประกอบVAMB H1 รุ่นฮาร์ดแวร์
A
เวอร์ชันความเข้ากันได้เวอร์ชัน A ที่เข้ากันได้กับเวอร์ชันก่อนหน้า
คุณลักษณะอ้างอิงของผู้ผลิต

ข้อกำหนดทางเทคนิค

GE Mark VI ↗
IS215VAMBH1A มอนิเตอร์เสียง

ข้อมูลทางวิศวกรรมโดยสรุป

คลิก "+" เพื่อดูรายละเอียดเพิ่มเติม

ช่องต่างๆ18
กระดานแทมบ์2
อัปเดต40 มิลลิวินาที
ได้รับ1 / 2 / 4 / 8
การประมวลผลอินพุต VAMB: 18 ช่องสัญญาณที่ซิงโครไนซ์กัน, บอร์ด TAMB สองบอร์ด บอร์ดละเก้าช่องสัญญาณ, การอัปเดตแอปพลิเคชันทุก 40 มิลลิวินาที และสามารถเลือกอัตราขยายได้
การกำหนดค่าโมดูล เอกสารอ้างอิงฉบับสมบูรณ์ IS215VAMBH1A ระบุชุดประกอบการตรวจสอบเสียง VAMB H1 ที่มีเวอร์ชันความเข้ากันได้ A การสิ้นสุดภาคสนามและการเลือกเซ็นเซอร์เป็นส่วนหนึ่งของการกำหนดค่า TAMB ที่เชื่อมต่ออยู่
ข้อมูลทั่วไป −
ยี่ห้อGE
หมายเลขชิ้นส่วนIS215VAMBH1A
ประเภทผลิตภัณฑ์ชุดอุปกรณ์ตรวจสอบเสียง
ช่องสัญญาณอินพุตช่องเสียง 18 ช่อง
แผงขั้วต่อบอร์ด IS200TAMB เก้าช่องสัญญาณสองบอร์ด
การอัปเดตแอปพลิเคชันการอัปเดตพื้นที่สัญญาณ 40 มิลลิวินาที
การประมวลผลสัญญาณ +
การสุ่มตัวอย่างซิงโครไนซ์กันทั้ง 18 ช่องสัญญาณ
การตั้งค่าเกน1, 2, 4 หรือ 8 ต่อช่องสัญญาณ
กำลังประมวลผลการกำจัดอคติ DC และการคำนวณค่า RMS
ข้อมูลการวัด +
ความแม่นยำ RMS2.0% ของขนาดเต็ม
ความแม่นยำของ FFT 0–1600 เฮิรตซ์0.5% ของขนาดเต็ม
ความแม่นยำของ FFT อยู่ที่ 1601–3200 เฮิรตซ์1.5% ของขนาดเต็ม
การแปลงแรงดัน20–600 มิลลิโวลต์ต่อปอนด์ต่อปอนด์
ขีดจำกัดสัญญาณที่ขยายแล้วแรงดันไฟฟ้าสูงสุด 10 V หลังจากการขยายสัญญาณ
การวินิจฉัยโรค +
ฟังก์ชันการตรวจสอบ: ขีดจำกัดของเซ็นเซอร์ การตรวจจับวงจรเปิด ไบแอส DC เกิน ขีดจำกัดของระบบที่กำหนดค่าได้ และการแสดงสถานะการทำงาน/ล้มเหลว/การวินิจฉัย
แหล่งที่มา: GEH-6421M, เล่มที่ 2, VAMB Acoustic Monitoring Input, หน้า 79–95
คำถามที่พบบ่อย

คำถามที่ผู้ซื้อถามบ่อยที่สุด

มีช่องสัญญาณเสียงกี่ช่อง IS215VAMBH1A รับมือ?+

IS215VAMBH1A ประมวลผล 18 ช่องสัญญาณผ่านบอร์ด TAMB สองบอร์ด โดยแต่ละบอร์ดมีช่องสัญญาณภาคสนามเก้าช่อง

ตั้งค่าเกนอินพุตอย่างไร IS215VAMBH1A?+

IS215VAMBH1A รองรับอัตราขยาย 1, 2, 4 และ 8 สัญญาณที่ขยายแล้วต้องอยู่ภายใน 10 V เฟิร์มแวร์จะชดเชยตามอัตราขยายที่เลือกไว้

บ่อยแค่ไหน IS215VAMBH1A อัปเดตข้อมูลแอปพลิเคชัน?+

IS215VAMBH1A อัปเดตตัวแปรพื้นที่สัญญาณทุกๆ 40 มิลลิวินาที หลังจากทำการสุ่มตัวอย่างเสียงและประมวลผลสัญญาณแบบซิงโครไนซ์แล้ว

ทำ IS215VAMBH1A คำนวณค่า RMS ใช่ไหม?+

IS215VAMBH1A คำนวณค่า RMS ทางเสียงและรองรับการหาค่าเฉลี่ยเคลื่อนที่เพื่อปรับผลลัพธ์ให้เรียบเนียนขึ้น

อะไรคือ IS215VAMBH1A ตรวจสอบข้อผิดพลาดในการป้อนข้อมูลหรือไม่?+

IS215VAMBH1A ตรวจสอบขีดจำกัดของเซ็นเซอร์ การเชื่อมต่อที่เปิดอยู่ และไบแอส DC และรายงานการวินิจฉัยบอร์ดไปยังระบบควบคุม

การแก้ไขเพิ่มเติมอื่นๆ ที่มีให้เลือกสำหรับ IS215VAMBH1A+

ไม่มีการยืนยันการแก้ไขฉบับเต็มอื่นใดที่สามารถใช้ทดแทนกันได้ IS215VAMBH1Aขอให้ฟรีดาตรวจสอบฮาร์ดแวร์และแอปพลิเคชันที่ติดตั้งไว้ก่อนเลือกเวอร์ชันอื่น

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่าของคุณด้วย Frida

โปรดแจ้งหมายเลขคำสั่งซื้อและรายละเอียดการใช้งานทั้งหมด เพื่อตรวจสอบความเข้ากันได้ ความพร้อมใช้งาน และระยะเวลาในการจัดส่ง

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลผลิตภัณฑ์

ข้อมูลผลิตภัณฑ์สำหรับ
IS215VAMBH1A

สถานะไฟล์ PDF คู่มือการใช้งานอย่างเป็นทางการจากผู้ผลิตสำหรับ GE IS215VAMBH1A

สถานะเอกสารข้อมูลอย่างเป็นทางการ

ไม่พบไฟล์ PDF คู่มือการใช้งานที่ GE จัดทำขึ้นโดยตรงสำหรับรุ่น IS215VAMBH1A ในคลังเอกสารสาธารณะของผู้ผลิต หากต้องการคู่มือและเอกสารผลิตภัณฑ์ที่เกี่ยวข้อง โปรดติดต่อผู้เชี่ยวชาญด้านผลิตภัณฑ์ คุณฟริดา

ติดต่อฟรีดา

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ จำนวน และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

GEH-6421M, เล่มที่ 2, VAMB Acoustic Monitoring Input, หน้า 79–95

ความสัมพันธ์ของระบบ GE MARK VI

วิธีการใช้งาน IS215VAMBH1A ในระบบควบคุม Mark VI

GE เป็นตราสินค้าของผู้ผลิต; GE Mark VI คือกลุ่มผลิตภัณฑ์ และ IS215VAMBH1A คือชุดอุปกรณ์ตรวจสอบเสียงที่ใช้สำหรับการรับสัญญาณเสียง

จีอี · ยี่ห้อ
GE Mark VIชุดอุปกรณ์ตรวจสอบเสียง
บทบาทของระบบ

ชุดอุปกรณ์ตรวจสอบเสียง

ประมวลผลสัญญาณเสียงสำหรับแอปพลิเคชันควบคุม Mark VI

โมดูล / การกำหนดค่า

อินพุต 18 ช่อง · บอร์ด TAMB 2 บอร์ด

TAMB แต่ละตัวจะสิ้นสุดสัญญาณเก้าช่อง ในขณะที่ VAMB จะสุ่มตัวอย่างและประมวลผลสัญญาณอินพุตทั้ง 18 ช่องรวมกัน

บทบาท I/O

IS215VAMBH1A · ชุดอุปกรณ์ตรวจสอบเสียง

ข้อมูลเสียงที่ผ่านการประมวลผลแล้วจะถูกถ่ายโอนไปยังแอปพลิเคชัน Mark VI ที่กำหนดค่าไว้

ความสัมพันธ์ของระบบ: TAMB ทำหน้าที่จัดหาจุดเชื่อมต่อและปรับสภาพสัญญาณภาคสนาม ส่วน VAMB ทำหน้าที่จัดการการรับสัญญาณแบบซิงโครไนซ์และการประมวลผลทางเสียง
ขอบเขตการใช้งาน

แผนผังการใช้งานสำหรับ IS215VAMBH1A

อะคูสติกการเผาไหม้เก็บรวบรวมสัญญาณเสียงความดันไดนามิกจากห้องเผาไหม้ของกังหัน
การตรวจสอบ RMSประมวลผลการวัดค่า RMS ทางเสียงสำหรับแอปพลิเคชันกังหันที่กำหนดค่าไว้
MARK VI มอนิเตอร์เสียง IS215VAMBH1A IS215VAMBH1A · ชุดอุปกรณ์ตรวจสอบเสียง
อินเทอร์เฟซเซ็นเซอร์รับสัญญาณสนามที่ปรับสภาพแล้วผ่านทางแผงขั้วต่อ TAMB
การวินิจฉัยข้อมูลเข้าตรวจสอบวงจรเปิด ความผิดพลาดของไบแอส และขีดจำกัดสัญญาณที่กำหนดค่าไว้
