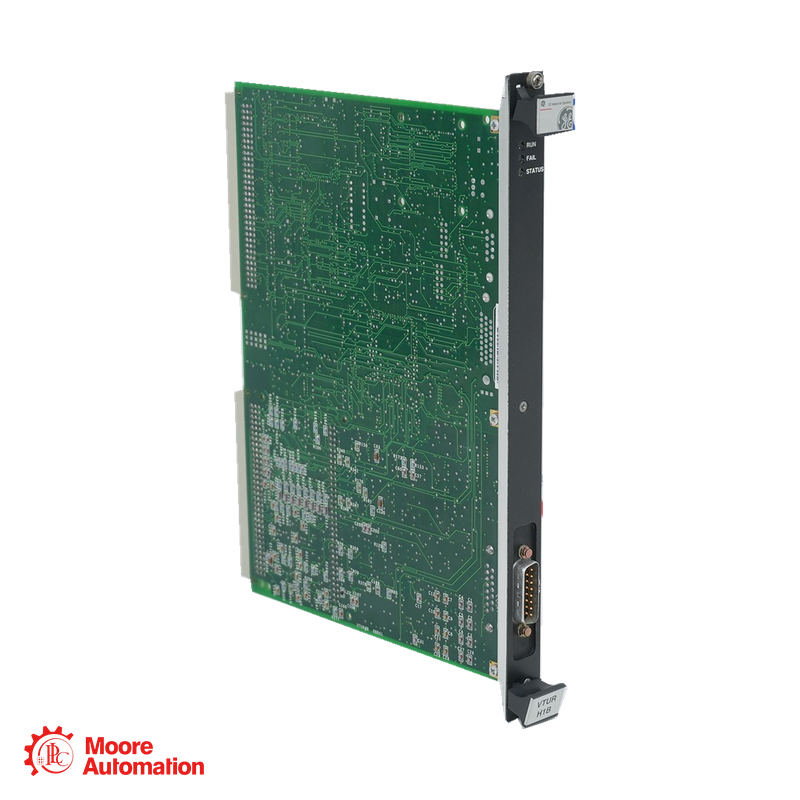

แผงวงจรป้องกันกังหันหลัก GE IS200VTURH1B Mark VI
แผงวงจรป้องกันกังหันหลัก GE IS200VTURH1B Mark VI
แผงวงจรป้องกันกังหันหลัก GE IS200VTURH1B Mark VI

แผงวงจรป้องกันกังหันหลัก GE IS200VTURH1B Mark VI

GE MARK VI · VTUR H1 อุปกรณ์ป้องกันกังหันหลัก

IS200VTURH1B

IS200VTURH1B เป็นบอร์ดประมวลผลป้องกันกังหันหลัก GE Mark VI VTUR ทำหน้าที่จัดการตัวรับความเร็วแบบพาสซีฟ 4 ตัว สัญญาณซิงโครไนซ์เครื่องกำเนิดไฟฟ้า/บัส และอินพุตตรวจจับเปลวไฟ 8 ตัว พร้อมอินเทอร์เฟซโซลินอยด์ตัดวงจร 3 ตัว ผ่านการจัดเรียงแผงขั้วต่อ TRPx ที่เกี่ยวข้อง

ประเภทผลิตภัณฑ์แผงป้องกันกังหันหลัก
แพลตฟอร์มมาร์คที่ 6
ความเร็ว4 เอ็มพียู
ทริป3 ETD
ผู้ผลิตGE
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
GE ● แผงป้องกันกังหันหลัก
มาร์คที่ 6

IS200VTURH1B

แผงป้องกันกังหันหลัก

MARK VI · VTUR H1B · อินเทอร์เฟซโซลินอยด์สามตัว

บทบาทของโมดูล
IS200VTURH1B VTUR H1B คือตัวประมวลผลการป้องกันหลักสำหรับแร็ค Mark VI ทำหน้าที่ส่งค่าการวัดความเร็วของกังหันไปยังตัวควบคุม และส่งคำสั่งตัดวงจรที่สร้างโดยตัวควบคุมไปยังวงจรตัดวงจรบนแผงขั้วต่อ
คำอธิบายโดยละเอียด
IS200VTURH1B อุปกรณ์นี้วัดค่าสัญญาณพัลส์แบบพาสซีฟ 4 อินพุต รองรับการซิงโครไนซ์อัตโนมัติของเครื่องกำเนิดไฟฟ้า ตรวจสอบแรงดันและกระแสของเพลา และประมวลผลอินพุตจากเครื่องตรวจจับเปลวไฟ 8 อินพุต การกำหนดค่า H1 เชื่อมต่อกับโซลินอยด์ตัดวงจร 3 ตัวผ่านแผงขั้วต่อ TRPx หนึ่งแผง การวัดค่า PT ของเครื่องกำเนิดไฟฟ้าและบัสรองรับฟังก์ชันการซิงโครไนซ์อัตโนมัติของ VTUR ส่วนเส้นทาง VPRO ที่แยกต่างหากจะให้ระดับการป้องกันฉุกเฉิน
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
รายละเอียดหมายเลขคำสั่งซื้อ

โครงสร้างของเอกสารอ้างอิง IS200VTURH1B

IS
องค์กรผู้ออกGE Power · เซเลม รัฐเวอร์จิเนีย
2
การกำหนดวัสดุการกำหนดหมายเลขชิ้นส่วนที่ไม่เป็นไปตามมาตรฐาน RoHS
00
ระดับการประกอบการประกอบแผงวงจรพิมพ์
วีทีอาร์
การแต่งตั้งคณะกรรมการตัวประมวลผลการป้องกันกังหันหลัก
H
รหัสเทคโนโลยีประกอบด้วยชิ้นส่วนแบบติดตั้งบนพื้นผิว
1
รูปแบบการประกอบรูปแบบการประกอบแบบที่ 1
B
เวอร์ชันใช้งานได้จริงเวอร์ชัน B ที่เข้ากันได้กับเวอร์ชันก่อนหน้า
คุณลักษณะอ้างอิงของผู้ผลิต

ข้อกำหนดทางเทคนิค

GE Mark VI ↗
แผงป้องกันกังหันหลัก IS200VTURH1B

ข้อมูลทางวิศวกรรมโดยสรุป

คลิก "+" เพื่อดูรายละเอียดเพิ่มเติม

ความเร็ว4 เอ็มพียู
ทริป3 ETD
เปลวไฟ8
PT2
การกำหนดค่าช่องสัญญาณ VTUR H1B จากภาพรวม I/O ของ GEH-6421M เล่มที่ 2 และการป้องกันกังหันหลัก VTUR
หมายเหตุเกี่ยวกับการกำหนดค่า IS200VTURH1B ใช้แผงขั้วต่อ TRPx หนึ่งแผงสำหรับอินเทอร์เฟซโซลินอยด์ทริปสามตัว การเดินสายวัด TTUR เชื่อมต่อผ่านแร็ค J3 และแผงด้านหน้า J5 ในขณะที่อินเทอร์เฟซทริป/เปลวไฟ TRPG เชื่อมต่อที่ J4
ข้อมูลทั่วไป −
ยี่ห้อGE
หมายเลขชิ้นส่วนIS200VTURH1B
ประเภทผลิตภัณฑ์แผงป้องกันกังหันหลัก
ปิ๊กอัพความเร็วแบบพาสซีฟ4 อินพุตต่อโปรเซสเซอร์
อินเทอร์เฟซทริปโซลินอยด์3; แผงขั้วต่อ TRPx หนึ่งแผง
อินพุตเครื่องตรวจจับเปลวไฟ8; ผ่านเกม TRPG เกมแรก
ความเร็วและการซิงโครไนซ์ข้อมูล +
ช่วงอัตราการเต้นของชีพจร MPU2 เฮิรตซ์ ถึง 20 กิโลเฮิร์ตซ์
ความแม่นยำของอัตราการเต้นของชีพจร MPU0.05% ของการอ่าน
การวัดเฟสแบบซิงโครไนซ์ดีกว่า 1 องศา
อินเทอร์เฟซการวัดและเทอร์มินัล +
แรงดันไฟฟ้าของเครื่องกำเนิดไฟฟ้าและบัสอินพุต PT เฟสเดียวสองช่อง; แรงดันไฟฟ้าปกติ 115 Vrms
ช่วงแรงดันไฟฟ้าที่ซิงโครไนซ์75 ถึง 130 โวลต์อาร์เอ็มเอส
การแยก PTแผงกั้นแม่เหล็ก 1500 Vrms
การตรวจสอบเพลาการวัดแรงดันและกระแสของเพลา
การจัดเตรียมจุดสิ้นสุดการเดินทางบอร์ด TRPx หนึ่งตัวผ่านแร็ค J4
เส้นทางสัญญาณป้องกัน +
คำสั่งการเดินทางหลัก: ตัวควบคุม → VTUR → วงจรทริป TRPx; การป้องกันฉุกเฉินมีให้โดยเส้นทาง VPRO แยกต่างหาก
แหล่งที่มา: เอกสาร GEH-6421M เล่มที่ 2 หน้าภาพรวมอินพุต/เอาต์พุต หน้า 5 และเอกสารการป้องกันกังหันหลัก VTUR หน้า 403–414 ระบุความแตกต่างระหว่าง VTURH1B และ VTURH2B และอธิบายความเร็ว การซิงโครไนซ์ และอินเทอร์เฟซการตัดวงจร
คำถามที่พบบ่อย

คำถามที่ผู้ซื้อถามบ่อยที่สุด

ฟังก์ชันอะไรบ้าง IS200VTURH1B ดำเนินการ?+

IS200VTURH1B อุปกรณ์นี้วัดความเร็วของกังหันด้วยตัวรับสัญญาณแบบพาสซีฟสี่ตัว รองรับการซิงโครไนซ์อัตโนมัติของเครื่องกำเนิดไฟฟ้า ตรวจสอบแรงดันและกระแสของเพลา และประมวลผลสัญญาณจากเปลวไฟ นอกจากนี้ยังส่งคำสั่งตัดวงจรหลักที่สร้างโดยตัวควบคุมไปยังวงจรตัดวงจรบนแผงขั้วต่อที่เกี่ยวข้องด้วย

มีอินเทอร์เฟซโซลินอยด์แบบทริปกี่ตัว? IS200VTURH1B สนับสนุน?+

IS200VTURH1B การกำหนดค่า H1 คืออินเทอร์เฟซโซลินอยด์ทริป 3 ตัวผ่านแผงขั้วต่อ TRPx หนึ่งแผง การกำหนดค่า H2 มี 6 ตัวผ่านแผงสองแผง ดังนั้นจึงไม่ควรพิจารณาว่าการกำหนดค่าทั้งสองเป็นแบบเดียวกัน

ช่วงความเร็วในการป้อนค่าที่ระบุไว้คือช่วงใด IS200VTURH1B?+

IS200VTURH1B ประมวลผลอินพุตความเร็วแบบพัลส์แบบพาสซีฟสี่ตัว GE ระบุช่วงพัลส์ของ MPU ไว้ที่ 2 Hz ถึง 20 kHz และความแม่นยำ 0.05% ของค่าที่อ่านได้สำหรับเส้นทางการวัด VTUR

อย่างไร IS200VTURH1B ใช้สัญญาณ PT จากเครื่องกำเนิดไฟฟ้าและบัสใช่หรือไม่?+

IS200VTURH1B อุปกรณ์นี้ตรวจสอบอินพุต PT เฟสเดียวสองตัวเพื่อการซิงโครไนซ์อัตโนมัติ GE ระบุสัญญาณ PT ที่มีค่าปกติ 115 Vrms ช่วงการซิงโครไนซ์ 75 ถึง 130 Vrms และการวัดความแตกต่างของเฟสที่ดีกว่าหนึ่งองศา

ทำ IS200VTURH1B แทนที่เส้นทางป้องกันฉุกเฉินอิสระหรือไม่?+

IS200VTURH1B ส่วนประกอบนี้สร้างอินเทอร์เฟซการป้องกันหลัก VTUR ตัวควบคุมจะสร้างคำสั่งตัดวงจรหลักที่ส่งผ่าน VTUR ไปยัง TRPx ในขณะที่ VPRO ให้ระดับการป้องกันฉุกเฉินแยกต่างหากในสถาปัตยกรรม Mark VI ที่ระบุไว้ในเอกสาร

การแก้ไขเพิ่มเติมอื่นๆ ที่มีให้เลือกสำหรับ IS200VTURH1B+

IS200VTURH1B H1B คือรูปแบบฮาร์ดแวร์อ้างอิง GE อธิบายว่า H2B เป็นการกำหนดค่าแบบสองสล็อตสำหรับอินเทอร์เฟซโซลินอยด์ทริปหกตัวผ่านบอร์ด TRPx สองบอร์ด ในขณะที่ความจุอินพุตเปลวไฟยังคงอยู่ที่แปด ตรวจสอบให้แน่ใจว่าตรงกับสถาปัตยกรรมการป้องกันที่ติดตั้งไว้ก่อนทำการเปลี่ยน

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่าของคุณด้วย Frida

โปรดแจ้งหมายเลขคำสั่งซื้อและรายละเอียดการใช้งานทั้งหมด เพื่อตรวจสอบความเข้ากันได้ ความพร้อมใช้งาน และระยะเวลาในการจัดส่ง

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลผลิตภัณฑ์

ข้อมูลผลิตภัณฑ์สำหรับ
IS200VTURH1B

สถานะไฟล์ PDF คู่มือการใช้งานอย่างเป็นทางการจากผู้ผลิตสำหรับ GE IS200VTURH1B

สถานะคู่มืออย่างเป็นทางการในรูปแบบ PDF

ไม่พบไฟล์ PDF คู่มือการใช้งานที่ GE จัดทำขึ้นโดยตรงสำหรับรุ่น IS200VTURH1B ในคลังเอกสารสาธารณะของผู้ผลิต หากต้องการคู่มือและเอกสารผลิตภัณฑ์ที่เกี่ยวข้อง โปรดติดต่อผู้เชี่ยวชาญด้านผลิตภัณฑ์ คุณฟริดา

ติดต่อฟรีดา

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ จำนวน และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

เอกสาร GEH-6421M เล่มที่ 2 หน้าภาพรวมอินพุต/เอาต์พุต หน้า 5 และเอกสารการป้องกันกังหันหลัก VTUR หน้า 403–414 ระบุความแตกต่างระหว่าง VTURH1B และ VTURH2B และอธิบายความเร็ว การซิงโครไนซ์ และอินเทอร์เฟซการตัดวงจร

ความสัมพันธ์ของระบบ GE MARK VI

วิธีติดตั้ง IS200VTURH1B บน Mark VI

GE เป็นตราสินค้าของผู้ผลิต; GE Mark VI คือกลุ่มผลิตภัณฑ์ และ IS200VTURH1B คือบอร์ดป้องกันกังหันหลักสำหรับระบบป้องกันกังหันหลัก Mark VI และการซิงโครไนซ์เครื่องกำเนิดไฟฟ้า

จีอี · ยี่ห้อ
GE Mark VIแผงป้องกันกังหันหลัก
บทบาทของระบบ

แผงป้องกันกังหันหลัก

ทำหน้าที่ถ่ายโอนค่าการวัดความเร็วและคำสั่งหยุดการทำงานหลักระหว่างตัวควบคุมและอินเทอร์เฟซแผงขั้วต่อของกังหัน

อินเทอร์เฟซสัญญาณ

ความเร็ว · PT · เพลา · สัญญาณเปลวไฟ

เซ็นเซอร์วัดความเร็วแบบพาสซีฟ 4 ตัว การวัดแรงดันไฟของเครื่องกำเนิดไฟฟ้า/บัส การวัดเพลา และอินพุตเปลวไฟ 8 ตัว รองรับฟังก์ชันการป้องกัน VTUR ที่กำหนดค่าไว้

การป้องกันกังหันขั้นต้น

IS200VTURH1B · แผงป้องกันกังหันหลัก

VTUR ทำงานร่วมกับการวัด TTUR และการจัดเรียงวงจรทริป TRPx แบบบอร์ดเดี่ยวที่เกี่ยวข้องสำหรับอินเทอร์เฟซโซลินอยด์ทริป 3 ตัว

ความสัมพันธ์ของระบบ: VTUR เชื่อมโยงคำสั่งป้องกันขั้นต้นของตัวควบคุม Mark VI เข้ากับวงจรเทอร์มินัลการตัดการทำงานและการซิงโครไนซ์ของกังหันที่ติดตั้งไว้
ขอบเขตการใช้งาน

แผนผังการใช้งานสำหรับ IS200VTURH1B

การรับความเร็วของกังหันวัดสัญญาณอัตราการเต้นของชีพจรที่ใช้โดยตัวควบคุมการป้องกันหลัก
อินเทอร์เฟซการเดินทางหลักส่งคำสั่งตัดวงจรควบคุมไปยังวงจรตัดวงจร TRPx ที่กำหนดค่าไว้
การป้องกันขั้นต้น MARK VI IS200VTURH1B IS200VTURH1B · แผงป้องกันกังหันหลัก
การซิงโครไนซ์เครื่องกำเนิดไฟฟ้าวัดสัญญาณ PT ของเครื่องกำเนิดไฟฟ้าและบัสเพื่อการซิงโครไนซ์อัตโนมัติ
การตรวจสอบเพลาและเปลวไฟตรวจสอบแรงดัน/กระแสไฟฟ้าของเพลาและอินพุตของเครื่องตรวจจับเปลวไฟที่ตั้งค่าไว้
