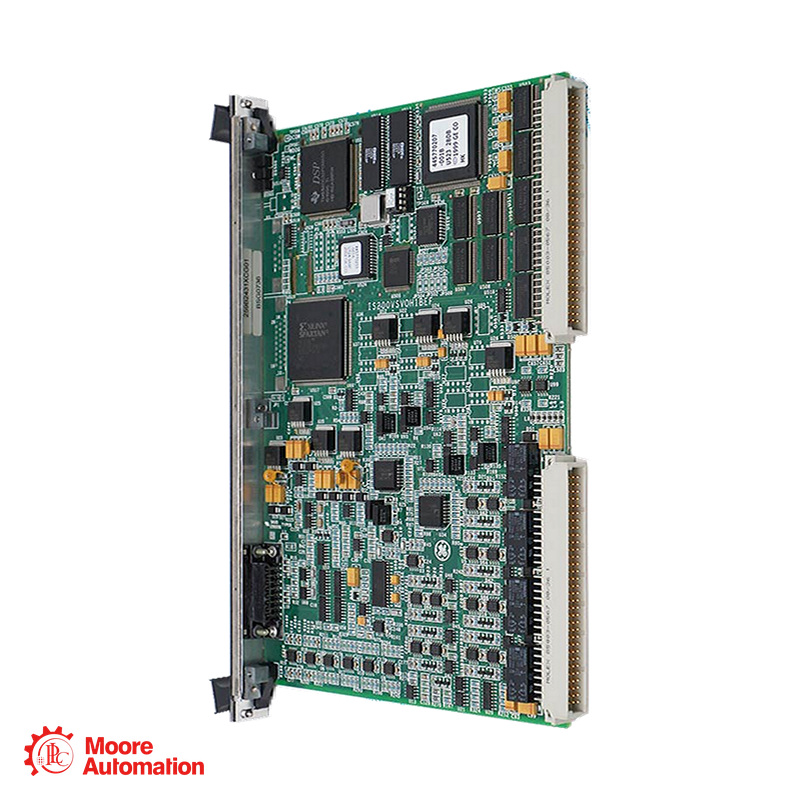

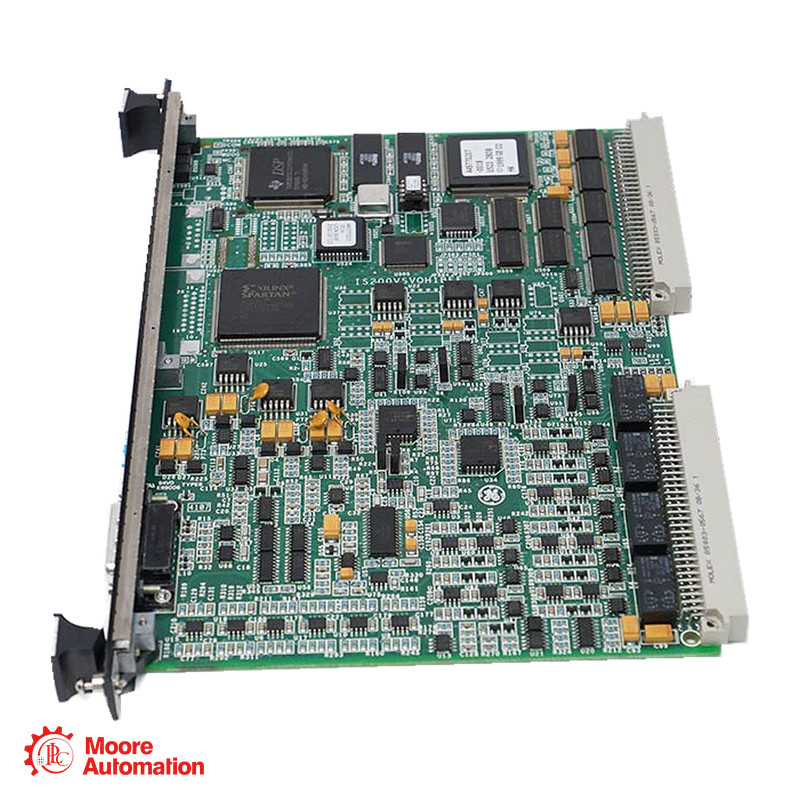

/GE IS200VSPAH1ACC Mark VI บอร์ดตรวจสอบเสียง
GE IS200VSPAH1ACC Mark VI บอร์ดตรวจสอบเสียง
GE IS200VSPAH1ACC Mark VI บอร์ดตรวจสอบเสียง
GE IS200VSPAH1ACC Mark VI บอร์ดตรวจสอบเสียง

GE IS200VSPAH1ACC Mark VI บอร์ดตรวจสอบเสียง

GE MARK VI · การประมวลผลสัญญาณเสียง VSPA

IS200VSPAH1ACC

IS200VSPAH1ACC เป็นแผงวงจรตรวจสอบเสียง GE Mark VI VSPA เส้นทางขยายสัญญาณอินพุต VSPA ใช้การขยายสัญญาณที่ควบคุมด้วย FPGA สำหรับสัญญาณระดับต่ำในฮาร์ดแวร์ตรวจสอบเสียง VAMB

ประเภทผลิตภัณฑ์บอร์ดมอนิเตอร์เสียง
แพลตฟอร์มมาร์คที่ 6
ป้อนข้อมูลอนาล็อก
ได้รับ1/2/4/8
ผู้ผลิตGE
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
GE ● บอร์ดมอนิเตอร์เสียง
มาร์คที่ 6

IS200VSPAH1ACC

บอร์ดมอนิเตอร์เสียง

MARK VI · VSPA H1A · การควบคุมอัตราขยายของแอมพลิฟายเออร์อินพุต

บทบาทของโมดูล
IS200VSPAH1ACC เป็นข้อมูลอ้างอิงแผงวงจร VSPA ที่ใช้ในเส้นทางการประมวลผลสัญญาณเสียงของ Mark VI GE อธิบายคำสั่งการขยายสัญญาณที่เขียนไปยังรีจิสเตอร์ควบคุมตัวขยายสัญญาณอินพุต VSPA ในเอกสารการตรวจสอบเสียง VAMB
คำอธิบายโดยละเอียด
IS200VSPAH1ACC เป็นส่วนหนึ่งของฮาร์ดแวร์ประมวลผลสัญญาณ VSPA ที่เกี่ยวข้องกับการตรวจสอบเสียง เส้นทางอินพุตที่ระบุไว้มีอัตราขยาย 1, 2, 4 และ 8 เพื่อปรับปรุงการใช้งาน A/D ระดับต่ำ สัญญาณที่ขยายแล้วต้องอยู่ภายในขีดจำกัด 10 V ที่ระบุไว้หลังจากปรับอัตราขยายแล้ว เฟิร์มแวร์ VAMB จะชดเชยอัตราขยายที่เลือกเมื่อคำนวณสัญญาณที่รายงาน
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
รายละเอียดหมายเลขคำสั่งซื้อ

โครงสร้างของเอกสารอ้างอิง IS200VSPAH1ACC

IS
องค์กรผู้ออกGE Power · เซเลม รัฐเวอร์จิเนีย
2
การกำหนดวัสดุการกำหนดหมายเลขชิ้นส่วนที่ไม่เป็นไปตามมาตรฐาน RoHS
00
ระดับการประกอบการประกอบแผงวงจรพิมพ์
วีเอสพีเอ
การแต่งตั้งคณะกรรมการบอร์ดประมวลผลสัญญาณ VSPA
H
รหัสเทคโนโลยีประกอบด้วยชิ้นส่วนแบบติดตั้งบนพื้นผิว
1
รูปแบบการประกอบรูปแบบการประกอบแบบที่ 1
A
เวอร์ชันใช้งานได้จริงเวอร์ชัน A ที่เข้ากันได้กับเวอร์ชันก่อนหน้า
C
เวอร์ชัน PWAเวอร์ชันการผลิต C
C
เวอร์ชัน PWBเวอร์ชันการผลิต C
คุณลักษณะอ้างอิงของผู้ผลิต

ข้อกำหนดทางเทคนิค

GE Mark VI ↗
IS200VSPAH1ACC บอร์ดมอนิเตอร์เสียง

ข้อมูลทางวิศวกรรมโดยสรุป

คลิก "+" เพื่อดูรายละเอียดเพิ่มเติม

ป้อนข้อมูลอนาล็อก
ได้รับ1/2/4/8
ขีดจำกัด10 โวลต์
ควบคุมFPGA
ค่าอัตราขยายและค่าเฮดรูมสัญญาณอธิบายเส้นทางแอมพลิฟายเออร์ VSPA ที่กำหนดค่าไว้ใน GEH-6421M เล่มที่ 2 หน้า 87
หมายเหตุเกี่ยวกับการกำหนดค่า IS200VSPAH1ACC เป็นข้อมูลอ้างอิงแผงวงจร IS200 ตัวควบคุมการขยายสัญญาณ VSPA เป็นส่วนหนึ่งของเส้นทางการประมวลผลสัญญาณเสียงที่ติดตั้งไว้ ตัวระบุแผงวงจรไม่ควรถูกมองว่าเป็นชุดย่อยอินพุต/เอาต์พุตเสียง IS215VAMB ที่สมบูรณ์
ข้อมูลทั่วไป −
ยี่ห้อGE
หมายเลขชิ้นส่วนIS200VSPAH1ACC
ประเภทผลิตภัณฑ์คณะกรรมการตรวจสอบเสียง
ระดับการประกอบการประกอบแผงวงจรพิมพ์ IS200
บทบาทการประมวลผลสัญญาณการควบคุมอัตราขยายของแอมพลิฟายเออร์อินพุต VSPA
ฮาร์ดแวร์ควบคุมอัตราขยายรีจิสเตอร์ FPGA
การควบคุมอัตราขยายของแอมพลิฟายเออร์ +
ฮาร์ดแวร์ที่พร้อมใช้งาน1, 2, 4 หรือ 8
วงจรขยายสัญญาณแบบควบคุมตัวควบคุมอัตราขยาย 2 เท่าและ 4 เท่า
การตั้งค่าเกนพารามิเตอร์การกำหนดค่าต่อช่องสัญญาณ
ห้องควบคุมสัญญาณขาเข้า +
ขนาดอินพุตเกน 1สูงสุด 10 โวลต์
ขนาดอินพุตเกน 2สูงสุด 5 โวลต์
ขนาดอินพุตเกน 4สูงสุด 2.5 โวลต์
เกน 8 ขนาดอินพุตสูงสุด 1.25 โวลต์
เงื่อนไขขนาดหลังจากถอดไบแอส DC ออกแล้ว สัญญาณที่ขยายแล้วจะอยู่ภายใน 10 V
การปรับขนาดสัญญาณที่รายงาน +
ติดตั้งเฟิร์มแวร์ VAMB แล้ว: หารสัญญาณที่วัดได้ด้วยตัวคูณอัตราขยายของฮาร์ดแวร์ ทำให้ได้อัตราขยายสุทธิเท่ากับ 1
แหล่งที่มา: เอกสาร GEH-6421M เล่มที่ 2 หัวข้อ VAMB Acoustic Monitoring Input หน้า 87 อธิบายอย่างชัดเจนเกี่ยวกับรีจิสเตอร์การขยายสัญญาณอินพุต VSPA ของ FPGA การตั้งค่าการขยายสัญญาณ ขีดจำกัดสัญญาณ และการชดเชยการขยายสัญญาณของเฟิร์มแวร์
คำถามที่พบบ่อย

คำถามที่ผู้ซื้อถามบ่อยที่สุด

เส้นทาง VSPA ใน... หมายถึงอะไร IS200VSPAH1ACC ทำ?+

IS200VSPAH1ACC VSPA คือบอร์ดอ้างอิงสำหรับตรวจสอบเสียง GE อธิบายถึงการควบคุมอัตราขยายของแอมพลิฟายเออร์อินพุตภายในเส้นทางการประมวลผลสัญญาณ VAMB ซึ่งสัญญาณอนาล็อกระดับต่ำจะถูกขยายเพื่อปรับปรุงการใช้งานฮาร์ดแวร์การแปลง A/D ให้ดียิ่งขึ้น

มีการบันทึกการตั้งค่าอัตราขยายฮาร์ดแวร์ใดบ้าง IS200VSPAH1ACC?+

IS200VSPAH1ACC ใช้เส้นทางขยายสัญญาณ VSPA ตามที่อธิบายไว้ โดยมีค่าอัตราขยาย 1, 2, 4 และ 8 การกำหนดค่าต่อช่องสัญญาณจะเขียนค่าอัตราขยายที่เลือกไปยังรีจิสเตอร์ควบคุม FPGA สำหรับขั้นตอนการขยายสัญญาณอินพุต

เฮดรูมอินพุตที่ใช้กับเส้นทางแอมพลิฟายเออร์ของ IS200VSPAH1ACC?+

IS200VSPAH1ACC เป็นส่วนหนึ่งของวงจร VSPA ที่สัญญาณที่ขยายแล้วต้องคงอยู่ภายใน 10 V หลังจากการกำจัดไบแอส DC แล้ว ค่าความแรงของสัญญาณอินพุตที่บันทึกไว้คือ 10, 5, 2.5 และ 1.25 V สำหรับอัตราขยาย 1, 2, 4 และ 8 ตามลำดับ

การเพิ่มฮาร์ดแวร์จะได้ประโยชน์หรือไม่ IS200VSPAH1ACC คูณสัญญาณทางวิศวกรรมที่รายงานมาใช่หรือไม่?+

IS200VSPAH1ACC ฟังก์ชันนี้ให้ค่าอัตราขยายของฮาร์ดแวร์ VSPA ที่กำหนดค่าไว้ ในขณะที่เฟิร์มแวร์ VAMB ที่ติดตั้งไว้จะหารผลลัพธ์ที่วัดได้ด้วยปัจจัยอัตราขยายนั้น GE ระบุว่าอัตราขยายสัญญาณสุทธิเท่ากับหนึ่ง ดังนั้นการขยายสัญญาณด้วยฮาร์ดแวร์จึงช่วยปรับปรุงการใช้ประโยชน์จากการแปลงโดยไม่ต้องคูณสัญญาณที่รายงาน

เป็น IS200VSPAH1ACC ชุดประกอบอินพุต/เอาต์พุตเสียง IS215VAMB แบบครบชุด?+

IS200VSPAH1ACC เป็นแผงวงจรอ้างอิง IS200 GE ระบุว่า IS215VAMB เป็นชุดย่อยอินพุต/เอาต์พุตเสียง จำนวนช่องสัญญาณทั้งหมด แผงขั้วต่อ และเฟิร์มแวร์ที่ติดตั้ง จะต้องไม่ถูกนำไปใช้กับแผงวงจรเปล่าอ้างอิงโดยไม่ตรงกับการกำหนดค่าชุดประกอบ

การแก้ไขเพิ่มเติมอื่นๆ ที่มีให้เลือกสำหรับ IS200VSPAH1ACC+

IS200VSPAH1ACC แยกแบบฟอร์มฮาร์ดแวร์ H1A ออกจากฟิลด์การแก้ไขการผลิตขั้นสุดท้าย ตามหลักเกณฑ์หมายเลขชิ้นส่วนของ GE ตัวอักษร C ตัวแรกระบุเวอร์ชัน PWA และตัวอักษร C ตัวที่สองระบุเวอร์ชัน PWB ให้ตรงกับข้อมูลอ้างอิงที่ติดตั้งไว้ทั้งหมดสำหรับการเปลี่ยนชิ้นส่วน

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่าของคุณด้วย Frida

โปรดแจ้งหมายเลขคำสั่งซื้อและรายละเอียดการใช้งานทั้งหมด เพื่อตรวจสอบความเข้ากันได้ ความพร้อมใช้งาน และระยะเวลาในการจัดส่ง

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลผลิตภัณฑ์

ข้อมูลผลิตภัณฑ์สำหรับ
IS200VSPAH1ACC

สถานะไฟล์ PDF คู่มือการใช้งานอย่างเป็นทางการจากผู้ผลิตสำหรับ GE IS200VSPAH1ACC

สถานะคู่มืออย่างเป็นทางการในรูปแบบ PDF

ไม่พบไฟล์ PDF คู่มือการใช้งานที่ GE จัดทำขึ้นโดยตรงสำหรับรุ่น IS200VSPAH1ACC ในคลังเอกสารสาธารณะของผู้ผลิต หากต้องการคู่มือและเอกสารผลิตภัณฑ์ที่เกี่ยวข้อง โปรดติดต่อผู้เชี่ยวชาญด้านผลิตภัณฑ์ คุณฟริดา

ติดต่อฟรีดา

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ จำนวน และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

เอกสาร GEH-6421M เล่มที่ 2 หัวข้อ VAMB Acoustic Monitoring Input หน้า 87 อธิบายอย่างชัดเจนเกี่ยวกับรีจิสเตอร์การขยายสัญญาณอินพุต VSPA ของ FPGA การตั้งค่าการขยายสัญญาณ ขีดจำกัดสัญญาณ และการชดเชยการขยายสัญญาณของเฟิร์มแวร์

ความสัมพันธ์ของระบบ GE MARK VI

วิธีการใช้งาน IS200VSPAH1ACC กับ Mark VI

GE เป็นตราสินค้าของผู้ผลิต; GE Mark VI คือกลุ่มผลิตภัณฑ์ และ IS200VSPAH1ACC คือบอร์ดตรวจสอบเสียงสำหรับวงจรปรับสภาพสัญญาณเสียงของ Mark VI

จีอี · ยี่ห้อ
GE Mark VIคณะกรรมการตรวจสอบเสียง
บทบาทของระบบ

คณะกรรมการตรวจสอบเสียง

จัดเตรียมฮาร์ดแวร์ควบคุมอัตราขยายของแอมพลิฟายเออร์อินพุต VSPA ที่ใช้โดยเส้นทางสัญญาณการตรวจสอบเสียงที่กำหนดค่าไว้

อินเทอร์เฟซสัญญาณ

อินพุตแบบอนาล็อก · การควบคุมอัตราขยาย

แอมพลิฟายเออร์ VSPA ใช้การขยายสัญญาณที่ปรับแต่งได้ก่อนการแปลงสัญญาณอนาล็อกเป็นดิจิทัล โดยเลือกเฮดรูมอินพุตเพื่อหลีกเลี่ยงการอิ่มตัวของสัญญาณที่ขยายแล้ว

การประมวลผลสัญญาณเสียง

IS200VSPAH1ACC · บอร์ดตรวจสอบเสียง

ตัวควบคุมการขยายสัญญาณของเครื่องขยายเสียง VSPA จะถูกควบคุมภายในระบบตรวจสอบเสียง VAMB ที่ติดตั้งไว้

ความสัมพันธ์ของระบบ: VSPA ทำหน้าที่ควบคุมอัตราขยายของแอมพลิฟายเออร์ในวงจรประมวลผลสัญญาณเสียงของ Mark VI
ขอบเขตการใช้งาน

แผนผังการใช้งานสำหรับ IS200VSPAH1ACC

การปรับสภาพสัญญาณเสียงประมวลผลเส้นทางของตัวขยายสัญญาณอินพุตสำหรับการตรวจสอบเสียง
การขยายสัญญาณอินพุตระดับต่ำเลือกค่าเกนของฮาร์ดแวร์เพื่อปรับปรุงการใช้งานสัญญาณ A/D ให้ดียิ่งขึ้น
สัญญาณเสียง MARK VI IS200VSPAH1ACC IS200VSPAH1ACC · บอร์ดตรวจสอบเสียง
การเลือกค่า Headroom ของสัญญาณเลือกค่าเกนเพื่อให้สัญญาณที่ขยายแล้วยังคงอยู่ในช่วงขีดจำกัดที่ระบุไว้
การประมวลผลสัญญาณ RMSปรับสภาพอินพุตที่ใช้ในการคำนวณอะคูสติก VAMB ที่ติดตั้งไว้
