/GE IS200VPROH1BF Mark VI แผงควบคุมป้องกันกังหันฉุกเฉิน
GE IS200VPROH1BF Mark VI แผงควบคุมป้องกันกังหันฉุกเฉิน
GE IS200VPROH1BF Mark VI แผงควบคุมป้องกันกังหันฉุกเฉิน
GE IS200VPROH1BF Mark VI แผงควบคุมป้องกันกังหันฉุกเฉิน

GE IS200VPROH1BF Mark VI แผงควบคุมป้องกันกังหันฉุกเฉิน

GE MARK VI · ระบบป้องกันกังหันฉุกเฉินอิสระ

IS200VPROH1BF

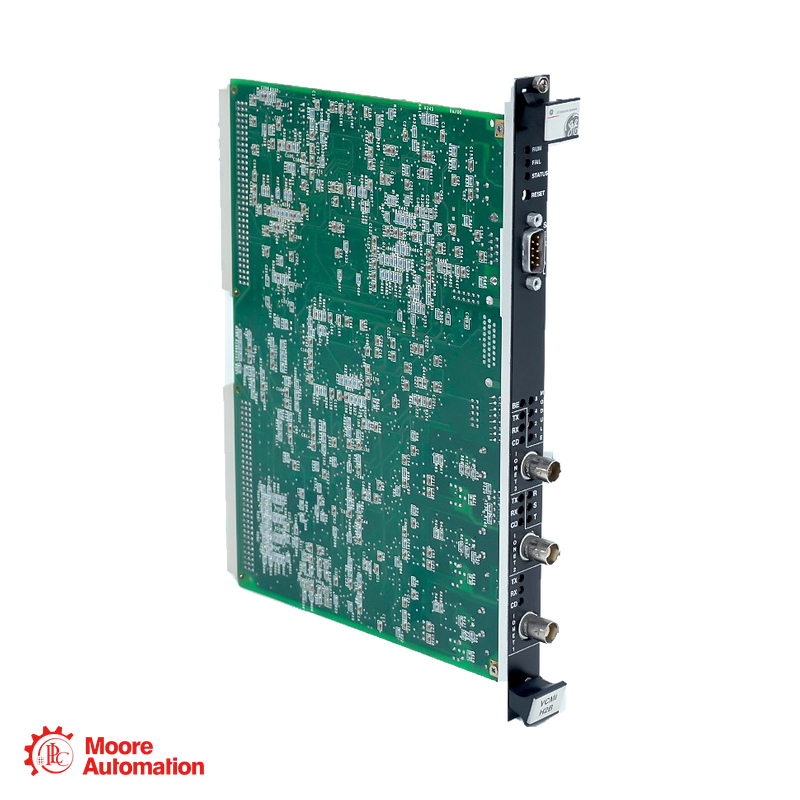

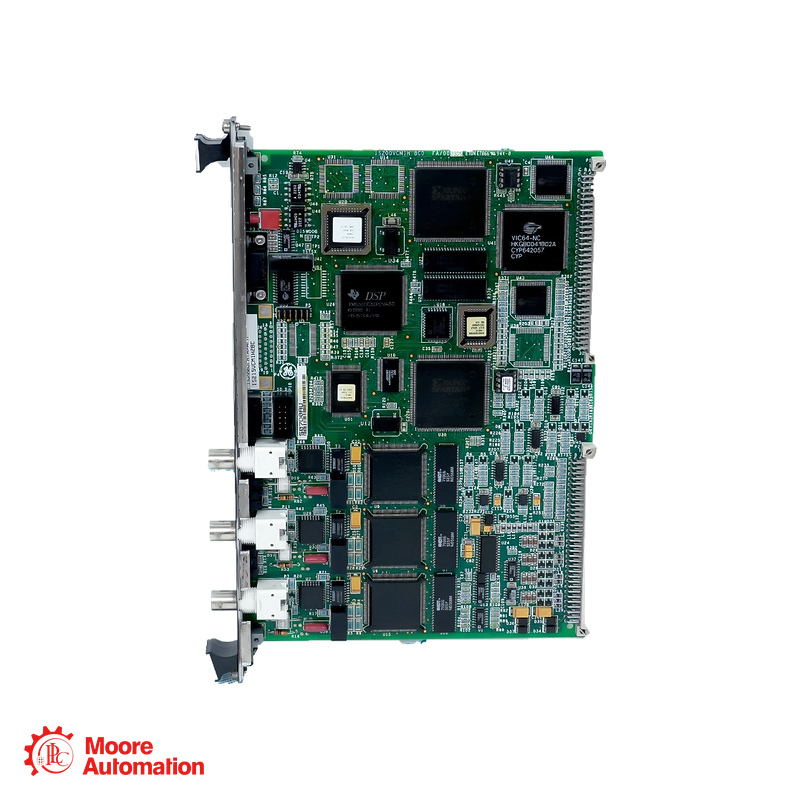

IS200VPROH1BF เป็นแผงป้องกันกังหันฉุกเฉิน Mark VI VPRO โครงสร้าง VPRO ที่ได้รับการบันทึกไว้จะประมวลผลฟังก์ชันความเร็วเกินฉุกเฉินและการหยุดฉุกเฉินผ่านแผงขั้วต่อ TPRO และ TREG โดยไม่ขึ้นอยู่กับโมดูลควบคุมกังหันหลัก

ประเภทผลิตภัณฑ์การป้องกันกังหัน
แพลตฟอร์มมาร์คที่ 6
คณะกรรมการภาคสนามทีโปร
กระดานการเดินทางเทรก
ผู้ผลิตGE
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
GE ● ระบบป้องกันกังหันฉุกเฉินอิสระ
มาร์คที่ 6

IS200VPROH1BF

การป้องกันกังหัน

MARK VI · VPRO H1B · การป้องกันฉุกเฉิน

บทบาทของโมดูล
IS200VPROH1BF โมดูลป้องกัน Mark VI มีฟังก์ชันป้องกันฉุกเฉิน VPRO
คำอธิบายโดยละเอียด
IS200VPROH1BF ใช้ฮาร์ดแวร์รูปแบบ VPROH1B GE อธิบายว่ารูปแบบนี้รองรับบอร์ด TREG ตัวที่สองผ่านทาง J4 นอกเหนือจากอินเทอร์เฟซภาคสนาม TPRO และการสื่อสาร IONet กับโมดูลควบคุม รีเลย์ทริปและสายไฟโซลินอยด์ภาคสนามอยู่บนแผงขั้วต่อที่เกี่ยวข้อง
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
รายละเอียดหมายเลขคำสั่งซื้อ

โครงสร้างของเอกสารอ้างอิง IS200VPROH1BF

IS
องค์กรผู้ออกGE Energy, เซเลม, เวอร์จิเนีย
2
รหัสสารการกำหนดที่ไม่เป็นไปตามมาตรฐาน RoHS เดิม
00
ระดับการประกอบการประกอบแผงวงจรพิมพ์ (PCBA)
วีโปร
ตัวช่วยจำเชิงฟังก์ชันระบบป้องกันกังหันฉุกเฉิน
H
รหัสเทคโนโลยีประกอบด้วยชิ้นส่วนแบบติดตั้งบนพื้นผิว
1
รูปแบบการประกอบฮาร์ดแวร์ VPRO H1
B
เวอร์ชันความเข้ากันได้ฮาร์ดแวร์เวอร์ชัน B
F
เวอร์ชัน PWAการประกอบชิ้นส่วนเพื่อการผลิต รุ่น F
คุณลักษณะอ้างอิงของผู้ผลิต

ข้อกำหนดทางเทคนิค

GE Mark VI ↗
อุปกรณ์ป้องกันกังหัน IS200VPROH1BF

ข้อมูลทางวิศวกรรมโดยสรุป

คลิก "+" เพื่อดูรายละเอียดเพิ่มเติม

ประเภทบอร์ดแผงวงจรพิมพ์ (PCBA)
เครือข่ายไอโอเน็ต
คณะกรรมการภาคสนามทีโปร
กระดานการเดินทางเทรก
หน้าที่ของบอร์ด VPRO: การป้องกันฉุกเฉิน, อินพุตภาคสนาม TPRO, การควบคุมการตัดวงจร TREG และการสื่อสาร IONet
การกำหนดค่าโมดูล เอกสารอ้างอิงฉบับสมบูรณ์ IS200VPROH1BF ระบุ PCBA VPRO ระดับพื้นฐาน รูปแบบฮาร์ดแวร์ H1B และเวอร์ชันการผลิต F H1B รองรับ TREG ตัวที่สองบน J4; H2B ไม่รองรับการเชื่อมต่อบอร์ดตัวที่สองนี้
ข้อมูลทั่วไป −
ยี่ห้อGE
หมายเลขชิ้นส่วนIS200VPROH1BF
ประเภทผลิตภัณฑ์คณะกรรมการป้องกันกังหันฉุกเฉิน
ระดับการประกอบPCBA ระดับพื้นฐาน
ฟังก์ชันการป้องกันการเร่งความเร็วเกินกำหนดและการหยุดฉุกเฉิน
การสื่อสารIONet Ethernet สำหรับควบคุมโมดูล
อินเทอร์เฟซแผงขั้วต่อ +
การสิ้นสุดการป้อนข้อมูลภาคสนามทีโปร
อินเทอร์เฟซรีเลย์ทริปเทรก
อินเทอร์เฟซเพิ่มเติม H1BTREG ตัวที่สองผ่านขั้วต่อ J4
ข้อบ่งชี้และการวินิจฉัย +
ตัวบ่งชี้ RUNไฟสีเขียวกะพริบขณะทำงานปกติ
บ่งชี้ความล้มเหลวสีแดงทึบหมายถึงแผงวงจรล้มเหลว
การระบุสถานะไฟสีส้มติดค้าง หมายถึงสัญญาณเตือนการวินิจฉัย
การระบุเทอร์มินัลอ่านค่า ID ตัวเชื่อมต่อ TPRO และ TREG จากอุปกรณ์
การตรวจติดตามวินิจฉัยฟีดแบ็กการตัดวงจร วงจรโซลินอยด์ และขีดจำกัดสัญญาณอนาล็อก
สถาปัตยกรรมป้องกัน +
การจัดเรียงระบบ: VPRO ใช้ในโมดูลป้องกันเหตุฉุกเฉินอิสระ TPRO ทำหน้าที่ต่อสายสัญญาณอินพุตจากภาคสนาม และ TREG ทำหน้าที่ต่อวงจรของรีเลย์ตัดวงจร บอร์ด VPRO นั้นแตกต่างจากตัวควบคุมแอปพลิเคชัน UCV
แหล่งที่มา: GEH-6421M เล่มที่ 2 คณะกรรมการป้องกันกังหัน VPRO หน้า 201–209; GEH-6721 เล่มที่ 1 ข้อกำหนดหมายเลขชิ้นส่วน
คำถามที่พบบ่อย

คำถามที่ผู้ซื้อถามบ่อยที่สุด

ฟังก์ชันอะไร IS200VPROH1BF จัดเตรียม?+

IS200VPROH1BF เป็นบอร์ดป้องกันฉุกเฉิน VPRO ที่ใช้สำหรับประมวลผลการเร่งความเร็วเกินพิกัดและการหยุดฉุกเฉินในโมดูลป้องกัน Mark VI

แผงขั้วต่อแบบใดที่ใช้งานได้กับ IS200VPROH1BF?+

IS200VPROH1BF ใช้ส่วนต่อประสาน VPRO ที่ระบุไว้ในเอกสารเพื่อเชื่อมต่อกับ TPRO สำหรับสัญญาณภาคสนาม และ TREG สำหรับวงจรตัดวงจรฉุกเฉิน

ทำ IS200VPROH1BF เรียกใช้งานแอปพลิเคชันกังหันหลักหรือไม่?+

IS200VPROH1BF เป็นส่วนหนึ่งของโมดูลป้องกันอิสระ ตัวควบคุม UCV แยกต่างหากจะดำเนินการแอปพลิเคชันควบคุมกังหันหลัก

อย่างไร IS200VPROH1BF แลกเปลี่ยนสถานะกับระบบควบคุมหรือไม่?+

IS200VPROH1BF ใช้การเชื่อมต่ออีเธอร์เน็ต VPRO IONet เพื่อสื่อสารกับโมดูลควบคุม Mark VI

ตัวบ่งชี้สถานะบน หมายถึงอะไร IS200VPROH1BF แสดง?+

IS200VPROH1BF ใช้ไฟแสดงสถานะ VPRO RUN, FAIL และ STATUS: สีเขียวกะพริบสำหรับการทำงานปกติ สีแดงค้างสำหรับการทำงานผิดพลาด และสีส้มค้างสำหรับสัญญาณเตือนการวินิจฉัย

การแก้ไขเพิ่มเติมอื่นๆ ที่มีให้เลือกสำหรับ IS200VPROH1BF+

แบบฟอร์ม H1B ที่ใช้โดย IS200VPROH1BF รองรับ TREG ตัวที่สองผ่านทาง J4 GE แยกแยะ H2B ว่าเป็นรูปแบบที่ใช้พลังงานต่ำกว่าโดยไม่มีอินเทอร์เฟซนั้น โปรดเก็บรักษาเอกสารอ้างอิงการผลิต F ฉบับเต็มไว้เมื่อตรวจสอบชิ้นส่วนทดแทน

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่าของคุณด้วย Frida

โปรดแจ้งหมายเลขคำสั่งซื้อและรายละเอียดการใช้งานทั้งหมด เพื่อตรวจสอบความเข้ากันได้ ความพร้อมใช้งาน และระยะเวลาในการจัดส่ง

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลผลิตภัณฑ์

ข้อมูลผลิตภัณฑ์สำหรับ
IS200VPROH1BF

สถานะไฟล์ PDF คู่มือการใช้งานอย่างเป็นทางการจากผู้ผลิตสำหรับ GE IS200VPROH1BF

สถานะเอกสารข้อมูลอย่างเป็นทางการ

ไม่พบไฟล์ PDF คู่มือการใช้งานที่ GE จัดทำขึ้นโดยตรงสำหรับรุ่น IS200VPROH1BF ในคลังเอกสารสาธารณะของผู้ผลิต หากต้องการคู่มือและเอกสารผลิตภัณฑ์ที่เกี่ยวข้อง โปรดติดต่อผู้เชี่ยวชาญด้านผลิตภัณฑ์ คุณฟริดา

ติดต่อฟรีดา

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ จำนวน และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

GEH-6421M เล่มที่ 2 คณะกรรมการป้องกันกังหัน VPRO หน้า 201–209; GEH-6721 เล่มที่ 1 ข้อกำหนดหมายเลขชิ้นส่วน

ความสัมพันธ์ของระบบ GE MARK VI

วิธีการใช้งาน IS200VPROH1BF กับระบบควบคุม Mark VI

GE เป็นตราสินค้าของผู้ผลิต; GE Mark VI คือกลุ่มผลิตภัณฑ์ และ IS200VPROH1BF คือแผงป้องกันกังหันฉุกเฉินที่ใช้สำหรับการป้องกันกังหันฉุกเฉินแบบอิสระ

จีอี · ยี่ห้อ
GE Mark VIคณะกรรมการป้องกันกังหันฉุกเฉิน
บทบาทของระบบ

คณะกรรมการป้องกันกังหันฉุกเฉิน

กระบวนการป้องกันเหตุฉุกเฉินจะแยกออกจากแอปพลิเคชันควบคุมหลัก

โมดูล / การกำหนดค่า

ทีโปร · เทรก · ไอโอเน็ต

TPRO ทำหน้าที่กำหนดเส้นทางอินพุตภาคสนาม ส่วน TREG ประกอบด้วยวงจรของรีเลย์ตัดวงจร

บทบาท I/O

IS200VPROH1BF · แผงป้องกันกังหันฉุกเฉิน

IONet ทำหน้าที่เป็นตัวกลางในการสื่อสารระหว่างโมดูลป้องกันและโมดูลควบคุม

ความสัมพันธ์ของระบบ: VPRO ทำหน้าที่ประมวลผลการป้องกันฉุกเฉิน ในขณะที่ตัวควบคุม UCV ทำหน้าที่ควบคุมแอปพลิเคชันหลัก
ขอบเขตการใช้งาน

แผนผังการใช้งานสำหรับ IS200VPROH1BF

ความเร็วเกินฉุกเฉินระบบป้องกันความเร็วเกินของกังหันแบบอิสระ
ปุ่มหยุดฉุกเฉินดำเนินการฟังก์ชันตัดการทำงานฉุกเฉิน
MARK VI อุปกรณ์ป้องกันฉุกเฉิน IS200VPROH1BF IS200VPROH1BF · แผงป้องกันกังหันฉุกเฉิน
อินเทอร์เฟซระบบการเดินทางควบคุมวงจรทริป TREG ที่เกี่ยวข้อง
การวินิจฉัยการป้องกันตรวจสอบการตอบรับการป้องกันและเอกลักษณ์ของแผงขั้วต่อ
