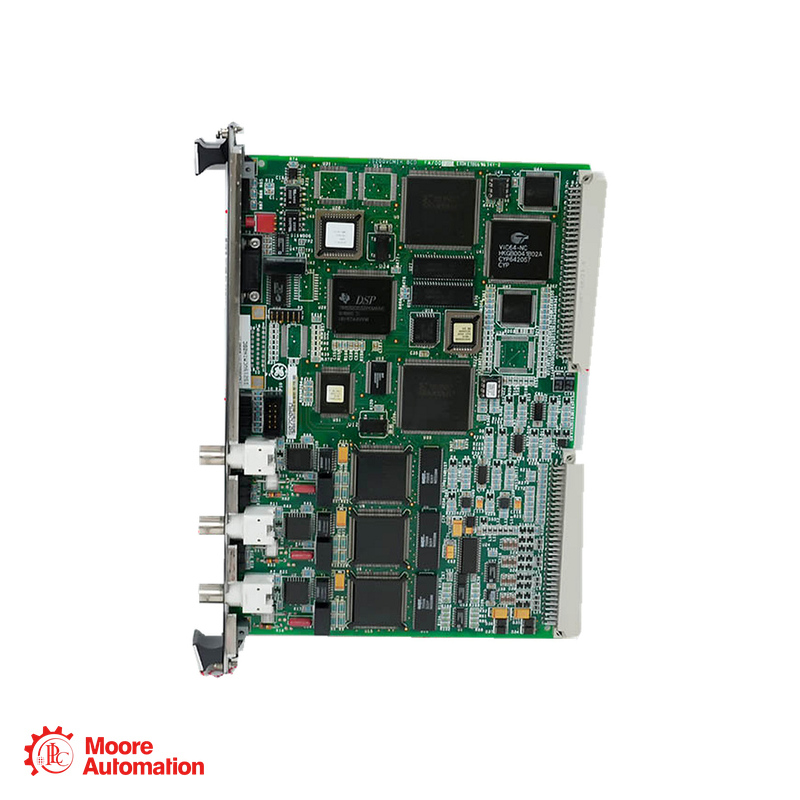

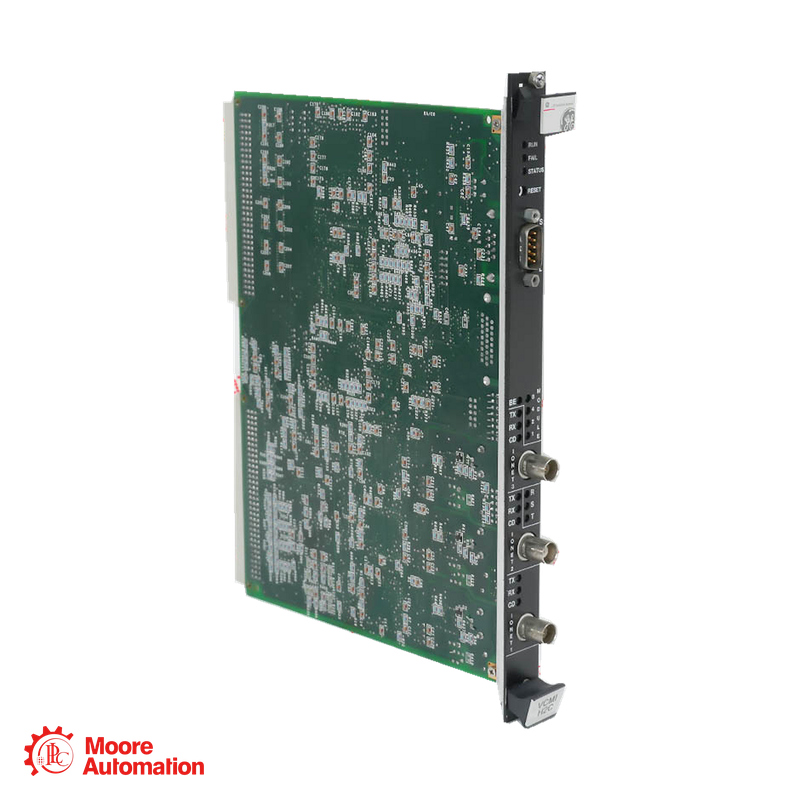

บอร์ดสื่อสารบัสมาสเตอร์ GE IS200VCMIH2C Mark VI

IS200VCMIH2C VCMI bus master เป็นอินเทอร์เฟซการสื่อสารระหว่างคอนโทรลเลอร์ Mark VI, บอร์ด I/O VME และ IONet นอกจากนี้ยังทำหน้าที่จัดการการระบุบอร์ดแร็คและบอร์ดเทอร์มินัลที่เกี่ยวข้องด้วย

IS200VCMIH2C H2 คือการกำหนดค่าที่มีพอร์ตอีเธอร์เน็ต 10Base2 IONet จำนวน 3 พอร์ต โดยใช้ขั้วต่อ BNC ที่ความเร็ว 10 เมกะบิต/วินาที GE แยกความแตกต่างระหว่างการจัดเรียงนี้กับรุ่น H1 ซึ่งมีพอร์ต IONet เพียงพอร์ตเดียว

IS200VCMIH2C ใช้ตัวประมวลผลสัญญาณดิจิทัล VCMI TMS320C32 แบบ 32 บิต GE ระบุว่าหน่วยความจำแฟลชสำหรับรุ่น C มีความละเอียด 4096K × 8 เมื่อเทียบกับหน่วยความจำแฟลช 512K × 8 สำหรับรุ่น B ก่อนหน้านี้

IS200VCMIH2C ใช้พอร์ต IONet 10Base2 ที่เชื่อมต่อด้วย BNC ซึ่งแตกต่างจากพอร์ตอีเธอร์เน็ตคอนโทรลเลอร์แบบ RJ45 สายคู่บิดเกลียว การเดินสายและการจัดเรียงเครือข่ายต้องเป็นไปตามแบบการติดตั้ง IONet รุ่น Mark VI

IS200VCMIH2C เป็นส่วนหนึ่งของสถาปัตยกรรม VCMI ซึ่งระบุไว้ที่ 10 มิลลิวินาทีสำหรับการทำงานแบบซิมเพล็กซ์ และ 40 มิลลิวินาทีสำหรับการทำงานแบบ TMR นอกจากนี้ GE ยังระบุอัตราที่ขึ้นอยู่กับแอปพลิเคชันไว้ที่ 20 มิลลิวินาทีและ 80 มิลลิวินาที ดังนั้นการกำหนดค่าแร็คจริงจะเป็นตัวกำหนดเวลา

IS200VCMIH2C H2 คือรุ่นอ้างอิง C-generation GE ระบุความจุแฟลชที่แตกต่างกันสำหรับรุ่น B-generation ก่อนหน้า และมีเพียงการเชื่อมต่อ IONet เดียวบน H1 เท่านั้น การเปลี่ยนชิ้นส่วนต้องตรงกับสถาปัตยกรรมเครือข่ายและการกำหนดค่าบอร์ดที่ติดตั้งไว้
