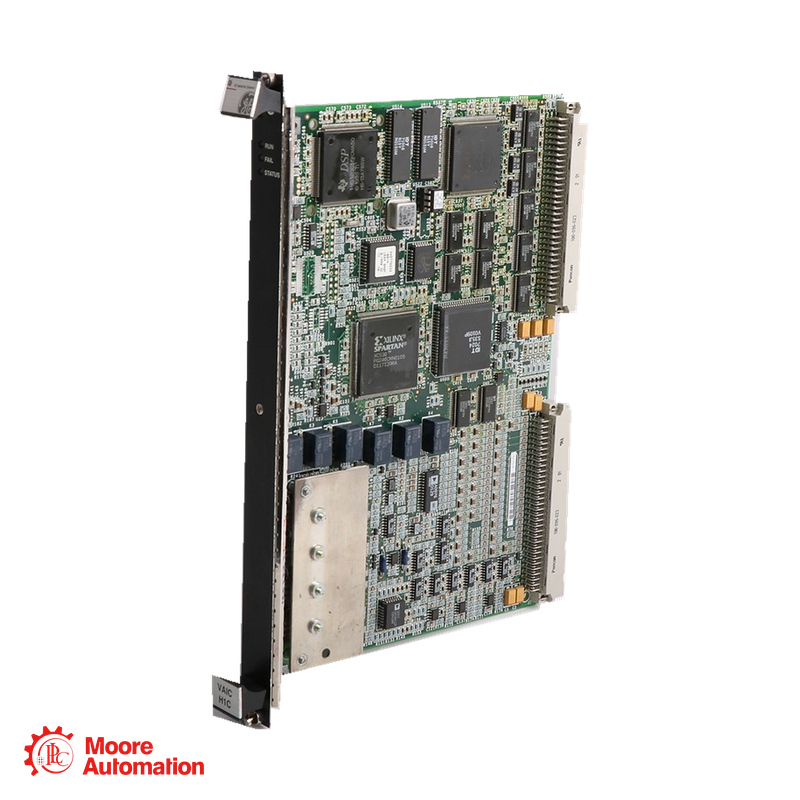

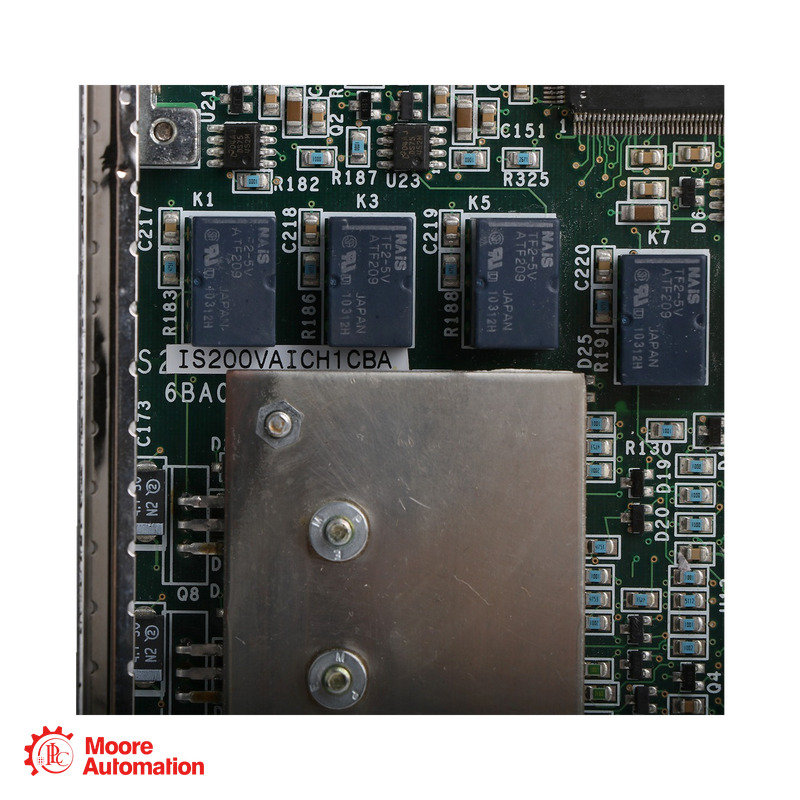

บอร์ดอินพุต/เอาต์พุตอะนาล็อก GE IS200VAICH1C Mark VI

IS200VAICH1C รองรับอินพุตแบบอนาล็อก 20 ช่องและเอาต์พุตแบบอนาล็อก 4 ช่อง เมื่อใช้งานร่วมกับแผงขั้วต่อที่เข้าชุดกันสองแผง ตัวประมวลผล VAIC จะเชื่อมต่อสัญญาณภาคสนามเหล่านั้นเข้ากับสถาปัตยกรรมควบคุม VME ของ Mark VI

IS200VAICH1C มีการบันทึกไว้ว่าใช้ได้กับแผงขั้วต่อ TBAIH1B หรือรุ่นก่อนหน้า และใช้ได้กับ DTAI ทุกเวอร์ชัน GE ระบุข้อกำหนดแผงขั้วต่อที่แตกต่างกันสำหรับรุ่น VAICH1D รุ่นหลัง

IS200VAICH1C รองรับความต้านทานสูงสุด 500 Ω ในวงจรเอาต์พุต 4–20 mA ที่ระบุไว้ พร้อมขั้วต่อที่เข้ากัน ค่า 800 Ω เป็นของ VAICH1D รุ่นหลัง และห้ามใช้แทน H1C

IS200VAICH1C ใช้ช่วงสัญญาณอินพุต VAIC ที่ระบุไว้คือ 4–20 mA, ±1 mA, ±5 Vdc และ ±10 Vdc วงจรแผงขั้วต่อที่เชื่อมต่อและประเภทอินพุตที่กำหนดค่าไว้ต้องตรงกับสัญญาณภาคสนาม

IS200VAICH1C มีการบันทึกข้อมูลด้วยการสแกนปกติ 10 มิลลิวินาที ตัวแปลงสัญญาณอินพุต 16 บิตที่มีความละเอียด 14 บิต และตัวแปลงสัญญาณเอาต์พุต 12 บิต GE ระบุว่าความแม่นยำในการวัดอินพุตดีกว่า 0.1% ของมาตราส่วนเต็ม

IS200VAICH1C คือรุ่น H1C VAICH1D และรุ่นที่ใหม่กว่าใช้ TBAIH1C หรือรุ่นที่ใหม่กว่า หรือ STAI ซึ่งมีความสามารถในการขับเอาต์พุตที่แตกต่างกัน จึงไม่ควรนำมาใช้ทดแทนบอร์ดโดยไม่มีคุณสมบัติครบถ้วน
