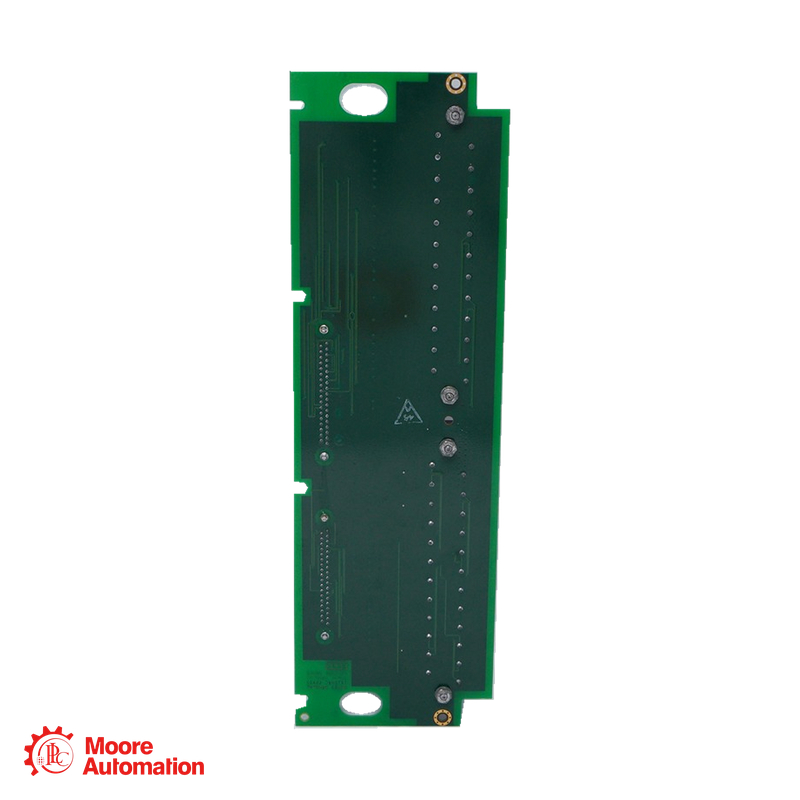

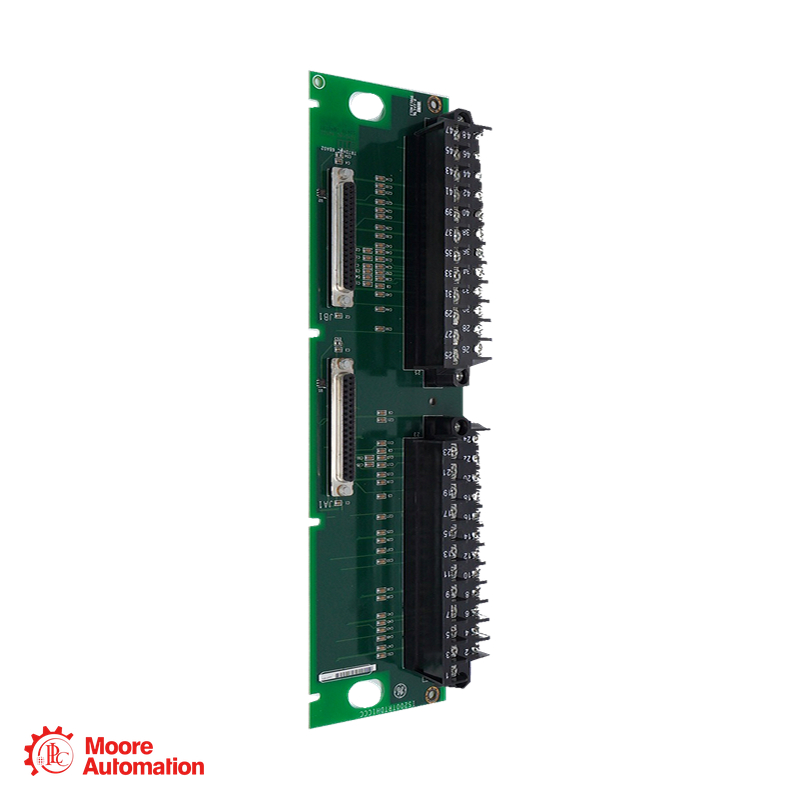

แผงขั้วต่ออินพุต RTD รุ่น GE IS200TRTDH1B Mark VI
แผงขั้วต่ออินพุต RTD รุ่น GE IS200TRTDH1B Mark VI
แผงขั้วต่ออินพุต RTD รุ่น GE IS200TRTDH1B Mark VI

แผงขั้วต่ออินพุต RTD รุ่น GE IS200TRTDH1B Mark VI

GE MARK VI · แผงขั้วต่ออินพุต TMR RTD

IS200TRTDH1B

เดอะ IS200TRTDH1B เป็นแผงขั้วต่ออินพุต GE Mark VI TMR RTD สำหรับอินพุต RTD แบบสามสายจำนวน 16 ช่อง โดยจะกระจายสัญญาณอินพุตไปยังแผง VRTD สามแผงผ่านขั้วต่อแบบ D จำนวนหกตัว

ประเภทผลิตภัณฑ์แผงขั้วต่ออินพุต RTD
แพลตฟอร์มมาร์คที่ 6
คะแนนอินพุต RTD แบบสามสาย 16 ช่อง
การทำงานการรับข้อมูลอุณหภูมิ TMR
ผู้ผลิตGE
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
สอบถามตอนนี้
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
GE ● แผงขั้วต่ออินพุต TMR RTD
GE MARK VI

IS200TRTDH1B

แผงขั้วต่ออินพุต RTD

MARK VI · อินพุต RTD แบบสามสาย 16 ช่อง · สถาปัตยกรรม TMR

บทบาทของโมดูล
IS200TRTDH1B เป็นแผงขั้วต่ออินพุต GE Mark VI TMR RTD ที่รับอินพุต RTD แบบสามสายจำนวน 16 ช่อง และกระจายสัญญาณไปยังแผง VRTD สามแผงผ่านขั้วต่อแบบ D จำนวนหกตัว
คำอธิบายโดยละเอียด
IS200TRTDH1B ออกแบบมาสำหรับแอปพลิเคชันป้อนอุณหภูมิ Mark VI TMR ตรงกับข้อมูลประจำตัวของบอร์ดทั้งหมด อินพุต RTD แบบสามสาย 16 ช่อง การเชื่อมต่อสายเคเบิล VRTD 6 ช่อง บล็อกขั้วต่อแบบกั้น การเดินสายภาคสนาม และตัวประมวลผล VRTD ที่ติดตั้งไว้
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
รายละเอียดหมายเลขคำสั่งซื้อ

วิธีการระบุตัวแปร IS200TRTDH1B

ทีอาร์ทีดี
ตระกูลอินพุต RTDตระกูลแผงขั้วต่ออินพุต GE Mark VI RTD
TRTDH1B
ตัวแปร TMRพัดลม 16 ตัว รับสัญญาณอินพุต RTD ไปยังบอร์ด VRTD สามบอร์ด ผ่านขั้วต่อแบบ D หกตัว
คุณลักษณะอ้างอิงของผู้ผลิต

ข้อกำหนดทางเทคนิค

GE Mark VI ↗
แผงขั้วต่ออินพุต RTD รุ่น IS200TRTDH1B

ข้อมูลทางวิศวกรรมโดยสรุป

คลิก "+" เพื่อดูรายละเอียดเพิ่มเติม

อินพุตRTDS สามสาย 16 ตัว
สถาปัตยกรรมทีเอ็มอาร์
ลิงก์ VRTDขั้วต่อแบบ D จำนวน 6 ตัว
ความตื่นเต้น10 mA DC
เอกสารประกอบของ GE Mark VI ระบุว่ามีอินพุต RTD แบบสามสาย 16 ช่อง, การส่งสัญญาณ TMR ไปยังบอร์ด VRTD สามบอร์ด, ขั้วต่อแบบ D หกตัว และการกระตุ้นด้วยกระแสตรง 10 mA แบบมัลติเพล็กซ์
การจับคู่ระบบ TMR ตรวจสอบแบบจำลองทั้งหมด IS200TRTDH1Bประกอบด้วยโปรเซสเซอร์ VRTD สามตัว การเชื่อมต่อสายเคเบิลหกจุด การเดินสายผ่านแผงขั้วต่อ และสถาปัตยกรรม Mark VI TMR ที่ติดตั้งไว้ก่อนสั่งซื้อ
ข้อมูลทั่วไป −
ยี่ห้อGE
หมายเลขชิ้นส่วนIS200TRTDH1B
ประเภทผลิตภัณฑ์แผงขั้วต่ออินพุต RTD
กลุ่มผลิตภัณฑ์มาร์ค VI / TRTD
บทบาทของระบบแผงขั้วต่ออินพุต TMR RTD
แพลตฟอร์มมาร์คที่ 6
การกำหนดค่าแผงเทอร์มินัล ＋
สถาปัตยกรรมทีเอ็มอาร์
การเชื่อมต่อ VRTDบอร์ด VRTD 3 บอร์ด ผ่านขั้วต่อแบบ D จำนวน 6 ตัว
บล็อกเทอร์มินัลอาคารกั้นสองหลัง แต่ละหลังมี 24 เทอร์มินัล
ข้อมูลอินพุต RTD ＋
ข้อมูลนำเข้าอินพุต RTD แบบสามสาย 16 ช่อง
ความตื่นเต้นกระแสตรง 10 mA แบบมัลติเพล็กซ์
ระยะห่างสูงสุดของสายเคเบิล300 เมตร (984 ฟุต)
ความต้านทานสายเคเบิลสูงสุด15 โอห์ม, สองทาง
การสแกนปกติ4 ตัวอย่างต่อวินาที
การป้องกันเสียงรบกวน ＋
อินพุต RTD แต่ละรายการประกอบด้วย การลดสัญญาณรบกวนกระชากและความถี่สูง
แหล่งที่มา: คู่มือระบบควบคุมกังหัน GE Mark VI เล่มที่ 2 ระบุว่า TRTDH1B คือแผงขั้วต่ออินพุต TMR RTD รุ่นต่างๆ
คำถามที่พบบ่อย

คำถามที่ผู้ซื้อถามบ่อยที่สุด

ผลิตภัณฑ์ประเภทใด IS200TRTDH1B?＋

IS200TRTDH1B เป็นแผงขั้วต่ออินพุต GE Mark VI TMR RTD

มีอินพุต RTD กี่ตัว? IS200TRTDH1B ยอมรับ?＋

IS200TRTDH1B รองรับอินพุต RTD แบบสามสายจำนวน 16 ตัว ผ่านขั้วต่อแบบแผงกั้นสองชุด

สถาปัตยกรรมความซ้ำซ้อนทำอะไรได้บ้าง IS200TRTDH1B ใช้?＋

IS200TRTDH1B ใช้สถาปัตยกรรม TMR และกระจายสัญญาณ RTD ไปยังบอร์ด VRTD สามบอร์ด

อย่างไร IS200TRTDH1B เชื่อมต่อกับบอร์ด VRTD ใช่ไหม?＋

IS200TRTDH1B ใช้ขั้วต่อแบบ D จำนวน 6 ตัวเพื่อเชื่อมต่อกับโปรเซสเซอร์ VRTD จำนวน 3 ตัวในแร็ค R, S และ T

ข้อจำกัดด้านการเดินสายไฟใดบ้างที่ใช้กับ IS200TRTDH1B?＋

IS200TRTDH1B รองรับสายเคเบิล RTD ที่มีความยาวสูงสุด 300 เมตร (984 ฟุต) โดยมีค่าความต้านทานสายเคเบิลสองทางสูงสุด 15 โอห์ม

ควรตรวจสอบอะไรบ้างก่อนทำการเปลี่ยน IS200TRTDH1B?＋

ก่อนที่จะเปลี่ยน IS200TRTDH1Bตรวจสอบความถูกต้องของแผงวงจรทั้งหมด รวมถึงอินพุต RTD ทั้ง 16 ช่อง การเชื่อมต่อสายเคเบิล VRTD ทั้งหกจุด ขั้วต่อเทอร์มินัลทั้งสองชุด และการกำหนดค่า TMR ของ Mark VI

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่าของคุณด้วย Frida

โปรดแจ้งข้อมูลจำเพงแผงวงจรทั้งหมด การจัดเรียงโปรเซสเซอร์ VRTD และการเดินสายขั้วต่อ เพื่อตรวจสอบความเข้ากันได้ ความพร้อมใช้งาน และระยะเวลาในการจัดส่ง

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลผลิตภัณฑ์

ข้อมูลผลิตภัณฑ์สำหรับ
IS200TRTDH1B

สถานะเอกสารประกอบจากผู้ผลิตสำหรับ GE IS200TRTDH1B

สถานะเอกสารข้อมูลอย่างเป็นทางการ

ไม่พบเอกสารข้อมูลผลิตภัณฑ์ IS200TRTDH1B อย่างเป็นทางการในเอกสารสาธารณะของผู้ผลิตในขณะนี้ หากต้องการเอกสารผลิตภัณฑ์และรายละเอียดความเข้ากันได้ โปรดติดต่อผู้เชี่ยวชาญด้านผลิตภัณฑ์ Frida

ติดต่อฟรีดา

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ จำนวน และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

ข้อมูลระบุผลิตภัณฑ์ในหน้านี้เป็นไปตามเอกสารควบคุมกังหัน GE Mark VI สำหรับรุ่น TRTDH1B TMR

ความสัมพันธ์ของ GE MARK VI

IS200TRTDH1B เข้ากับระบบ TMR Mark VI ได้อย่างไร

GE เป็นผู้ผลิต; มาร์คที่ 6 คือแพลตฟอร์มควบคุมกังหัน และ IS200TRTDH1B คือแผงขั้วต่ออินพุต TMR RTD สำหรับอินพุต RTD แบบสามสายจำนวน 16 ช่อง

จีอี · ยี่ห้อ
GE Mark VIแผงขั้วต่ออินพุต TMR RTD
บทบาทของระบบ

แผงขั้วต่ออินพุต TMR RTD

รับอินพุต RTD แบบสามสาย 16 ตัว และกระจายสัญญาณไปยังบอร์ด VRTD สามบอร์ดผ่านขั้วต่อแบบ D จำนวนหกตัว ตรวจสอบการกำหนดค่า TMR รุ่น Mark VI และการเดินสายภาคสนามก่อนทำการเปลี่ยน

อินพุต / การกำหนดค่า

อินพุต RTD แบบสามสาย 16 ช่อง · TMR

แผงวงจรเชื่อมต่อกับตัวประมวลผล VRTD สามตัวผ่านขั้วต่อแบบ D หกตัว และรับสายไฟ RTD ภาคสนามผ่านบล็อกขั้วต่อแบบแผงกั้นสองตัว

การจับคู่ระบบ

IS200TRTDH1B · แผงขั้วต่ออินพุต TMR RTD

ห้ามนำแผงวงจรอื่นมาเปลี่ยนโดยไม่ตรวจสอบข้อมูลจำเพงแผงวงจร โครงสร้าง TMR การเชื่อมต่อสายเคเบิล VRTD ขั้วต่อ และการเดินสายไฟให้แน่ใจก่อน

ความสัมพันธ์ของระบบ: ตรวจสอบตัวประมวลผล VRTD ทั้งสามตัว ขั้วต่อแบบ D หกตัว แผงขั้วต่อทั้งสอง และการกำหนดค่า Mark VI TMR ที่เชื่อมต่ออยู่
ขอบเขตการใช้งาน

แผนผังการใช้งานสำหรับ IS200TRTDH1B

อินพุตอุณหภูมิ TMRรับสัญญาณ RTD แบบสามสายจำนวน 16 ชุด สำหรับระบบ Mark VI
การกระจายสัญญาณ VRTDกระจายสัญญาณอินพุต RTD ไปยังบอร์ด VRTD สามบอร์ดผ่านขั้วต่อหกตัว
ใบสมัคร MARK VI TMR IS200TRTDH1B IS200TRTDH1B · แผงขั้วต่ออินพุต TMR RTD
การรับสัญญาณ RTD 16 ช่องสัญญาณเชื่อมต่ออินพุต RTD แบบสามสายจำนวน 16 ตัวผ่านแผงขั้วต่อสองชุด
การเปลี่ยน Mark VI TMRตรวจสอบให้แน่ใจว่าได้ตรวจสอบตัวประมวลผล VRTD ทั้งสามตัว ขั้วต่อแบบ D หกตัว แผงขั้วต่อ และสายไฟภาคสนามให้เรียบร้อยก่อนทำการเปลี่ยน
