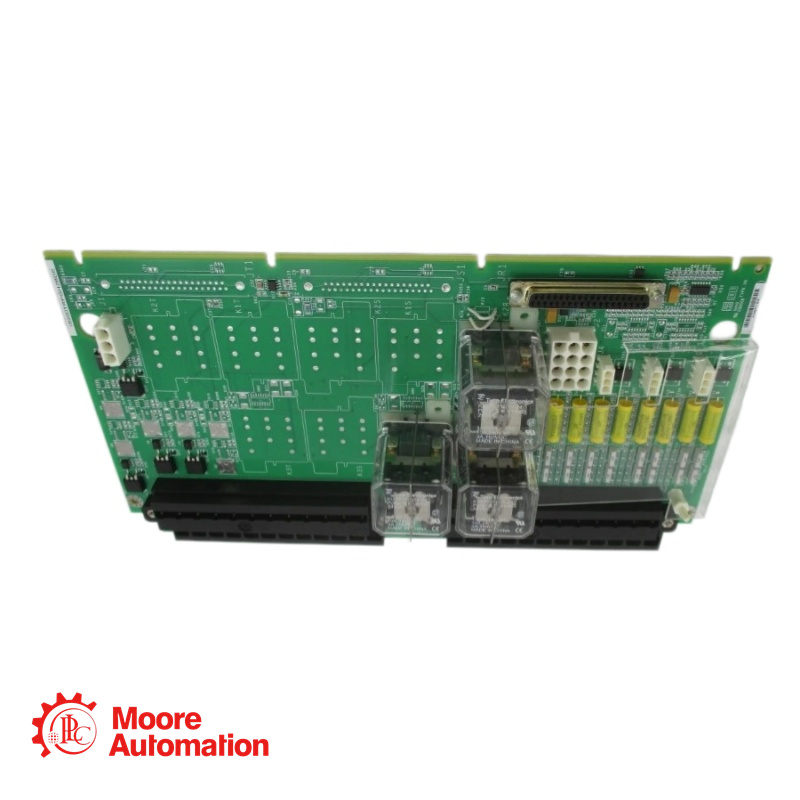

GE IS200TRPGH2B คือบอร์ดเทอร์มินัลสำหรับตัดวงจรหลักของกังหันก๊าซ
ยี่ห้อ :
GEส่วนจำนวน :
IS200TRPGH2Bน้ำหนัก :
0.6 kgมิติ :
15.8x10x2.8cmประเทศต้นกำเนิด :
USAรหัส HS :
8537101190คำอธิบาย :
Gas Turbine Primary Trip Terminal Board
ติดต่อเรา: ฟรีดา (★★★★★ ผู้จัดการฝ่ายขาย)
ข้อมูลจำเพาะและโครงสร้างหลัก
ซีรีส์: มาร์ค วีล
โซลินอยด์สำหรับตัดวงจร: 3 ตัว
แรงดัน/กระแสของโซลินอยด์: 125 โวลต์ DC
เครื่องตรวจจับเปลวไฟ: 8
จำนวนช่องสัญญาณรีเลย์เอาต์พุต: 12
กระแสโหลดสูงสุด: 24 โวลต์ DC
ขนาด: กว้าง 17.8 ซม. x สูง 33.02 ซม.
อุณหภูมิ: -30 ถึง 65 องศาเซลเซียส
IS200TRPGH2B คือแผงขั้วต่อตัดการทำงานหลักของกังหันก๊าซที่ผลิตและออกแบบโดย General Electric ซึ่งเป็นส่วนหนึ่งของซีรี่ส์ Mark Vle ที่ใช้ในระบบควบคุมกังหันแบบกระจายของ GE
ระบบ TRPG ในระบบ Mark Vle นั้นได้รับการจัดการโดยตัวควบคุมการป้องกันกังหันหลัก (VTUR หรือ PTUR) และประกอบด้วยรีเลย์แม่เหล็กเก้าตัวที่จัดเรียงเป็นสามกลุ่ม
วงจรลงคะแนนเสียงที่เชื่อมต่อกับโซลินอยด์ทริปสามตัว (ETD) ทำงานร่วมกับ TREG เพื่อสร้างการเชื่อมต่อหลักและฉุกเฉินกับ ETD ควบคุมโดยชุด PTUR
บนบอร์ด TTURH1C นั้น TRPG รองรับทั้งการกำหนดค่าแบบ Simplex และ TMR บอร์ด TTURH1C มีขั้วต่อแบบ D-Type ที่เชื่อมต่อกับ TRPG และรองรับ I/C
นอกจากนี้ TRPG ยังรวมอินพุตจากเครื่องตรวจจับเปลวไฟแปดตัว ซึ่งมีความสำคัญต่อการทำงานของกังหันก๊าซ และประกอบด้วยบอร์ดสองประเภทที่แตกต่างกันภายในระบบ
รุ่น H1A และ H1B สำหรับการใช้งาน TMR มีรีเลย์ลงคะแนนสามตัวต่อโซลินอยด์ควบคุมการทำงานหนึ่งตัว
รุ่น H2A และ H2B สำหรับการใช้งานแบบซิมเพล็กซ์จะมีรีเลย์หนึ่งตัวต่อโซลินอยด์ควบคุมการทำงานหนึ่งตัว
คุณสมบัติหลัก
เวอร์ชัน "H2B" คือเวอร์ชัน Simplex (มาตรฐาน) ของบอร์ด TRPG ซึ่งออกแบบมาสำหรับแอปพลิเคชันที่ไม่ต้องการระบบสำรอง
ภายในประกอบด้วยรีเลย์แม่เหล็กสามตัวที่เชื่อมต่อโดยตรงกับโซลินอยด์ควบคุมการทำงานเพื่อจัดการขั้นตอนการปิดระบบกังหัน
อุปกรณ์นี้ทำงานร่วมกับบอร์ด TREG (Trip Relay Emergency Group) เพื่อสร้างอินเทอร์เฟซฉุกเฉินและอินเทอร์เฟซหลักที่สมบูรณ์สำหรับอุปกรณ์ ETD
กำลังไฟขาออก: 125 V DC ที่ 1 A หรือ 24 V DC ที่ 3 A
โดยปกติแล้ว บอร์ดนี้จะทำงานด้วยแหล่งจ่ายไฟปกติ 28 โวลต์ DC
ในงานประยุกต์ใช้กังหันก๊าซ บอร์ดนี้ช่วยให้สามารถรับข้อมูลจากตัวตรวจจับเปลวไฟแบบไกเกอร์-มุลเลอร์ได้แปดตัวเพื่อตรวจสอบการเผาไหม้
