GE IS200TRLYH1BGF แผงรีเลย์ต่อเชื่อม

ติดต่อเรา: ฟรีดา (★★★★★ ผู้จัดการฝ่ายขาย)

ข้อมูลจำเพาะและโครงสร้างหลัก

กลุ่มผลิตภัณฑ์: Mark VI Speedtronic
หมายเลขชิ้นส่วนใช้งาน: IS200TRLYH1BGF
ความเข้ากันได้กับเวอร์ชันก่อนหน้า: สองเวอร์ชันแรก

IS200TRLYH1BGF เป็นอุปกรณ์ที่เรียกว่าการ์ดรีเลย์สำหรับต่อวงจร (termination relay card) ซึ่งน่าจะเป็นผลมาจากขนาดโดยรวมของผลิตภัณฑ์ที่เล็กกว่าเมื่อเทียบกับผลิตภัณฑ์อื่นๆ ในซีรี่ส์ Mark VI ที่เกี่ยวข้อง นี่คือแผงวงจรพิมพ์ (PCB หรือ printed circuit board) ที่ผลิตโดย GE หรือ General Electric

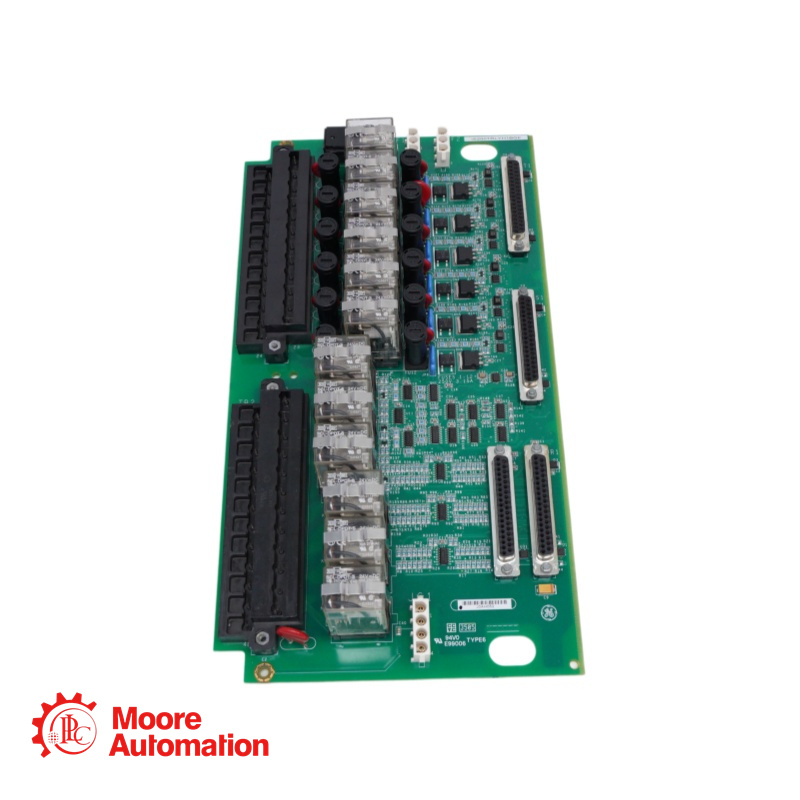

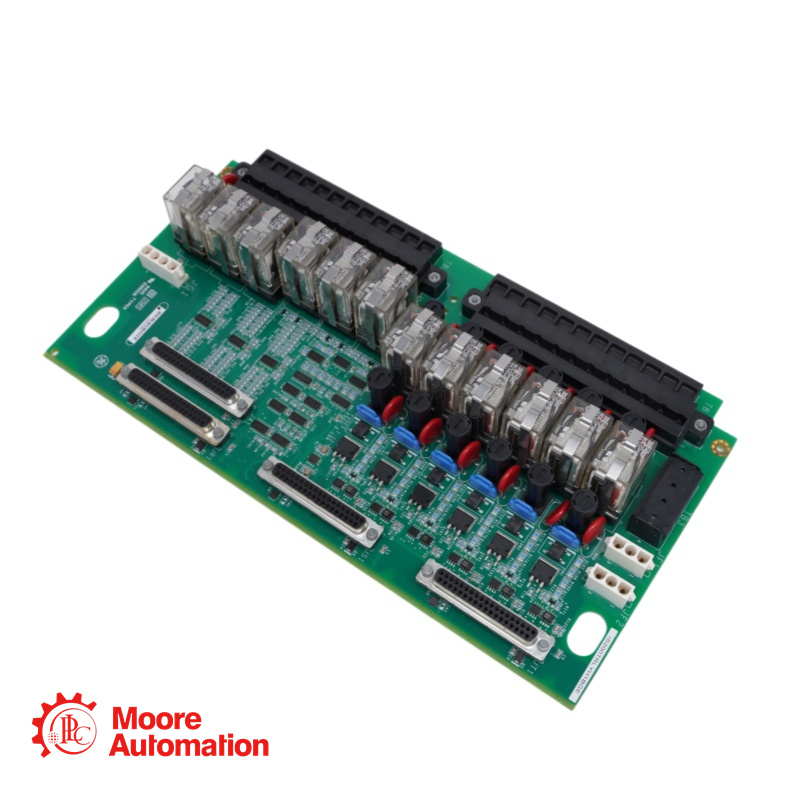

แผงวงจร IS200TRLYH1BGF มีขนาดใหญ่และเป็นรูปสี่เหลี่ยมผืนผ้า ประกอบด้วยชิ้นส่วนอิเล็กทรอนิกส์จำนวนมาก ชิ้นส่วนที่ใหญ่ที่สุดบน IS200TRLYH1BGF คือแผงขั้วต่อสีดำยาวสอง (2) แผง อุปกรณ์เหล่านี้สามารถยึดชิ้นส่วนโลหะสีเงินที่เรียกว่าขั้วต่อได้ แผงขั้วต่อบน IS200TRLYH1BGF แต่ละแผงมีขั้วต่อขนาดเล็กจำนวนยี่สิบสี่ (24) ขั้ว โดยแต่ละขั้วมีหมายเลขกำกับตั้งแต่หนึ่งถึงสี่สิบแปด ตรงกลางของ IS200TRLYH1BGF มีรีเลย์หรือคอนแทคเตอร์เรียงเป็นแนวตั้ง รีเลย์มีสีเทาและดำพร้อมฝาครอบที่ทำจากพลาสติกใส ทรานซิสเตอร์สีดำหก (6) ตัววางอยู่ด้านข้างของรีเลย์ในส่วนบนของ IS200TRLYH1BGF ทรานซิสเตอร์แต่ละตัวจับคู่กับ MOV หรือตัวต้านทานโลหะออกไซด์สีแดงรูปทรงกลม วาริสเตอร์โลหะออกไซด์เพิ่มเติมหนึ่ง (1) ตัวถูกจัดวางไว้ที่มุมล่างซ้ายของ IS200TRLYH1BGF วงจรรวมจำนวนมากสามารถพบได้ทั่วทั้ง IS200TRLYH1BGF ตัวเก็บประจุสีน้ำเงินทึบหก (6) ตัวสามารถพบได้เรียงเป็นเส้นตรงทางด้านขวาของทรานซิสเตอร์และวาริสเตอร์โลหะออกไซด์

คุณสมบัติหลัก

รีเลย์เชิงกลแบบเสียบปลั๊ก 12 ตัว จัดเรียงในแนวตั้ง
รองรับการกำหนดค่าแบบ Simplex (ขั้วต่อ JA1) และ TMR (ขั้วต่อ JR1, JS1, JT1)
รีเลย์หกตัวแรกสามารถตั้งค่าให้ใช้งานกับหน้าสัมผัสแบบ Form-C แห้ง หรือใช้ขับโซลินอยด์ได้
รองรับแรงดันไฟฟ้า 125 V DC, 115/230 V AC และ 24 V DC (เป็นตัวเลือกเสริม) โดยมีพิกัดกระแสของหน้าสัมผัสโดยทั่วไปอยู่ที่ 3.0 A
