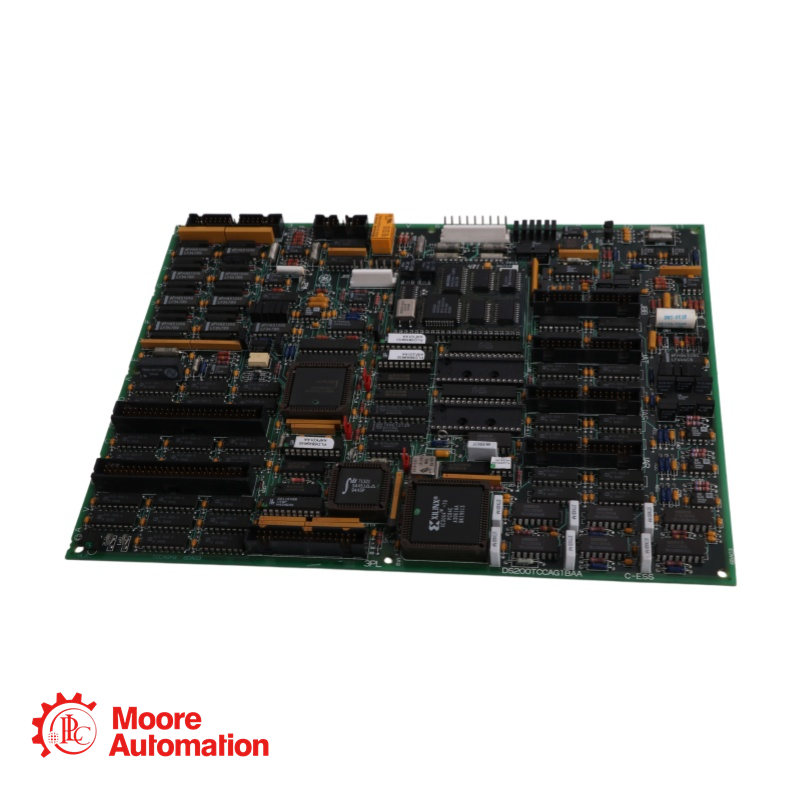

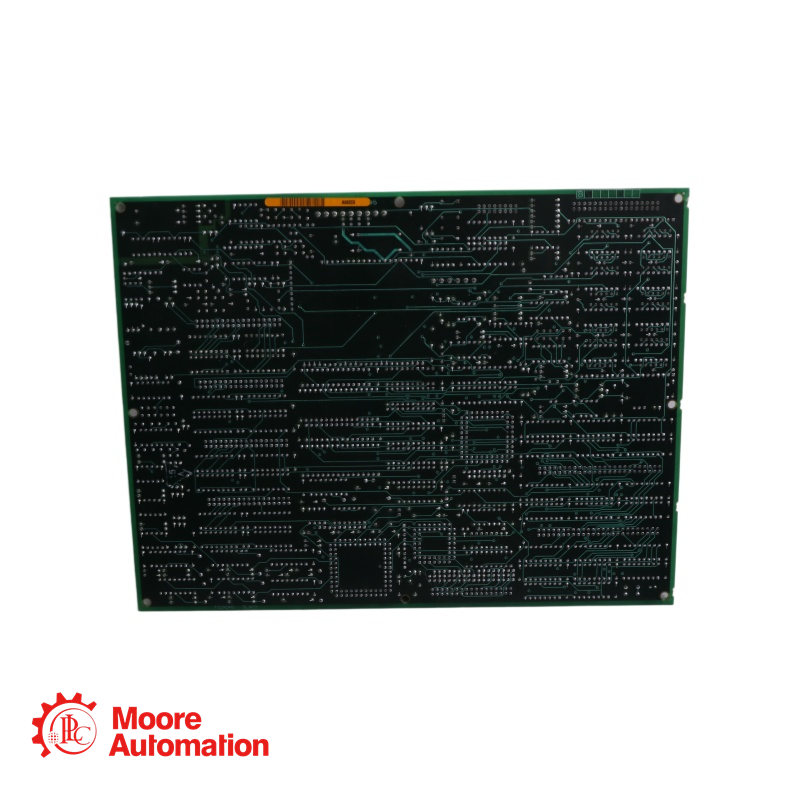

บอร์ดอินพุต/เอาต์พุตแบบอนาล็อก GE DS215TCCAG1BZZ01A DS200TCCAG1BAA

DS215TCCAG1BZZ01A DS200TCCAG1BAA TC2000 คือบอร์ดอินพุต/เอาต์พุตแบบอนาล็อกทั่วไปที่ผลิตและออกแบบโดย General Electric ซึ่งเป็นส่วนหนึ่งของซีรี่ส์ Mark V ที่ใช้ในระบบควบคุมกังหันก๊าซ GE Speedtronic บอร์ดอินพุต/เอาต์พุตแบบอนาล็อกทั่วไป (TCCA) ซึ่งอยู่ภายในแกนกลาง ทำหน้าที่ปรับขนาดและปรับสภาพสัญญาณอนาล็อกจากบอร์ดเทอร์มินัล CTBA, TBQA และ TBCA ที่ติดตั้งอยู่ภายในแกนกลาง สัญญาณเหล่านี้ประกอบด้วยอินพุตและเอาต์พุต 4–20 mA, อินพุต RTD, อินพุตเทอร์โมคัปเปิล, อินพุตแรงดันเพลา และอินพุตกระแสเพลา สัญญาณจะถูกเขียนไปยังบอร์ด STCA ผ่านทางขั้วต่อ 3PL

นี้ DS215TCCAG1BZZ01A DS200TCCAG1BAA ผลิตภัณฑ์แผงวงจรพิมพ์ (PCB) นี้ผลิตโดยบริษัทเจเนอรัลอิเล็กทริก โดยเฉพาะสำหรับติดตั้งในระบบควบคุมกังหันซีรีส์ Mark V ของบริษัท ซีรีส์ Mark V ที่ PCB รุ่น DS200TCCAG1BAA นี้เป็นส่วนหนึ่งนั้น มีการใช้งานเฉพาะในระบบการจัดการและควบคุมของชุดขับเคลื่อนอัตโนมัติของกังหันลม กังหันก๊าซ และกังหันไอน้ำที่ได้รับความนิยมและใช้งานร่วมกันได้

นี้ DS215TCCAG1BZZ01A DS200TCCAG1BAA ซีรีส์ Mark V ของ PCB ยังคงเป็นผลิตภัณฑ์ที่ได้รับการยกย่องอย่างมาก เนื่องจากเป็นหนึ่งในซีรีส์ผลิตภัณฑ์ Mark รุ่นสุดท้ายของ General Electric ที่ใช้เทคโนโลยีระบบควบคุม Speedtronic ที่ได้รับการจดสิทธิบัตร ซึ่งเปิดตัวครั้งแรกพร้อมกับการเปิดตัวซีรีส์ Mark I ในช่วงปลายทศวรรษ 1960

นี้ DS215TCCAG1BZZ01A DS200TCCAG1BAA PCB ไม่ใช่ผลิตภัณฑ์ที่ออกแบบหรือพัฒนาโดย General Electric สำหรับบทบาทการใช้งานเฉพาะนั้นแต่แรกเริ่ม ซึ่งก็คือ DS200TCCAG1 ซึ่งเป็นผลิตภัณฑ์แม่ของ TC2000 I/O Analog Board ที่ขาดการปรับปรุงผลิตภัณฑ์ที่สำคัญทั้งสามประการของอุปกรณ์ DS200TCCAG1BAA นี้

บอร์ด TCCA จัดการการปรับสภาพสัญญาณจากบอร์ดเทอร์มินัลหลายตัวภายในแกนหลักได้อย่างไร?

บอร์ด TCCA ทำหน้าที่รวบรวมสัญญาณอนาล็อกจากบอร์ดเทอร์มินัล CTBA, TBQA และ TBCA จากนั้นจะปรับสภาพสัญญาณเหล่านี้ ไม่ว่าจะเป็นสัญญาณกระแสวน สัญญาณ RTD หรือสัญญาณเทอร์โมคัปเปิล และทำให้เป็นมาตรฐานสำหรับการสื่อสารกับ I/O Engine ผ่านทางคอนเนคเตอร์ 3PL

ตัวเชื่อมต่อ 3PL มีบทบาทอย่างไรในการสื่อสารระบบสำหรับบอร์ด TCCA?

คอนเนคเตอร์ 3PL ทำหน้าที่เป็นสะพานเชื่อมข้อมูลหลัก โดยส่งสัญญาณอนาล็อกที่ผ่านการปรับสภาพแล้วทั้งหมดจากบอร์ด TCCA ไปยัง I/O Engine ทำให้สามารถตรวจสอบและควบคุมแบบเรียลไทม์ได้

เหตุใดจัมเปอร์ JP2 จึงมีความสำคัญในระหว่างขั้นตอนการทดสอบบอร์ด?

JP2 จะปิดใช้งานออสซิลเลเตอร์ในตัว ทำให้การตั้งค่าฮาร์ดแวร์นี้เป็นสิ่งสำคัญเมื่อทำการวินิจฉัยระดับการ์ดหรือทดสอบจากโรงงานโดยเฉพาะ

บอร์ด TCCA แยกแยะและจัดการกับ RTD ประเภทต่างๆ ในระหว่างการทำงานได้อย่างไร?

ชนิดของ RTD ถูกเลือกผ่านค่าคงที่ในการกำหนดค่า I/O บอร์ดนี้ใช้กระแสกระตุ้นคงที่และวัดการเปลี่ยนแปลงของแรงดันไฟฟ้าเนื่องจากการเปลี่ยนแปลงของความต้านทาน โดยปรับขนาดค่าตามนั้น
