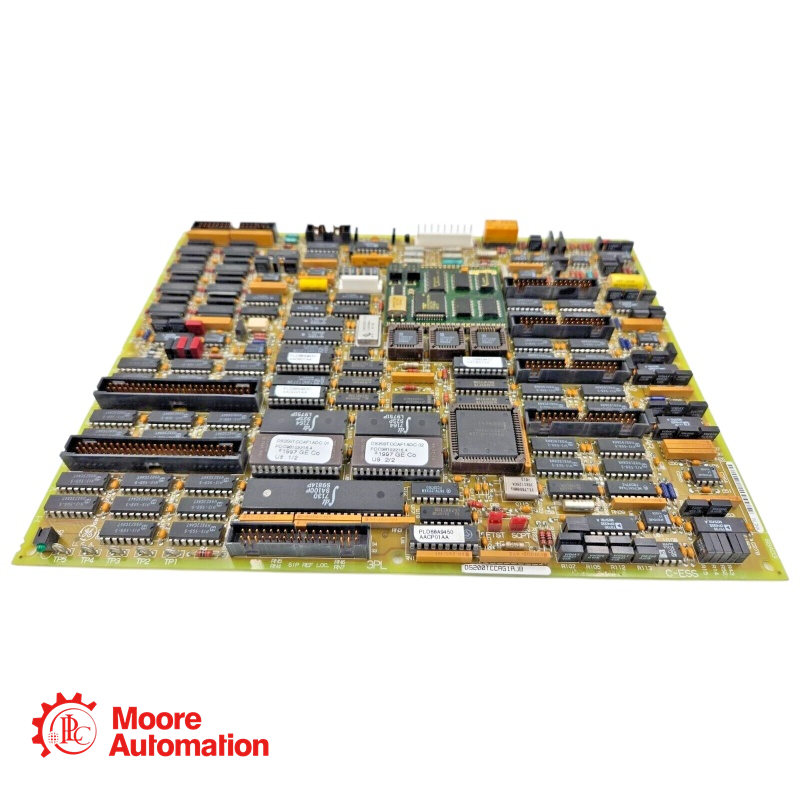

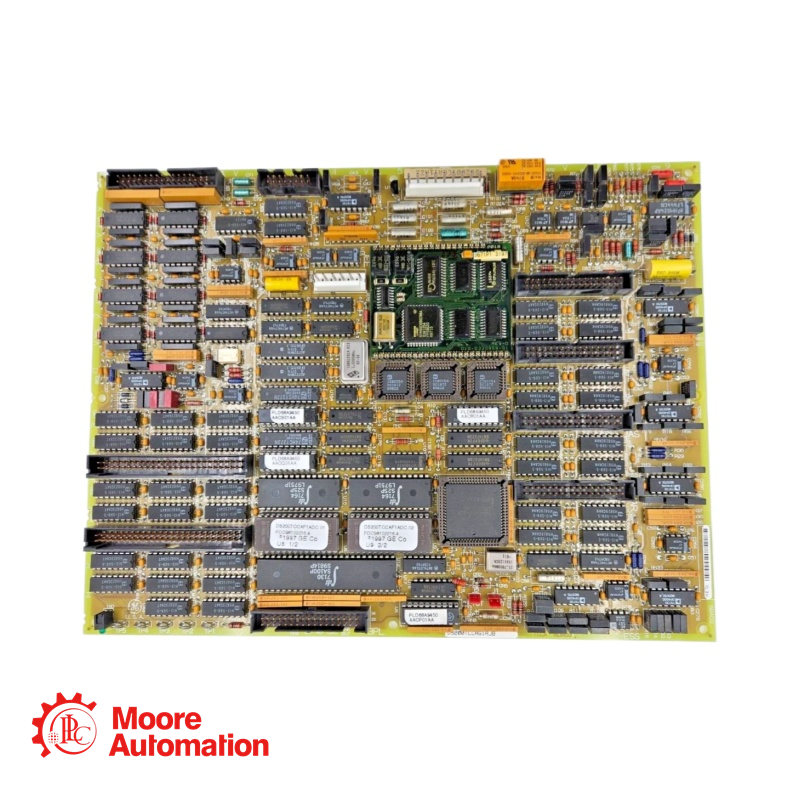

บอร์ดอินพุต/เอาต์พุตแบบอนาล็อกทั่วไป GE DS200TCCAG1AJB

GE DS200TCCAG1AJB บอร์ดอินพุต/เอาต์พุตแบบอนาล็อกทั่วไป

ผู้จัดการฝ่ายขาย: ฟริดา

อีเมล: sales5@mooreplc.com

การกำหนดค่า TCCA:

ฮาร์ดแวร์: บนบอร์ด TCCA มีจัมเปอร์ฮาร์ดแวร์อยู่ 3 ตัว คือ J1, JP2 และ JP3 J1 ใช้สำหรับเปิด/ปิดพอร์ตอนุกรม RS232 JP2 ใช้สำหรับปิดการทำงานของออสซิเลเตอร์สำหรับการทดสอบการ์ด JP3 ใช้สำหรับการทดสอบจากโรงงาน โปรดดูภาคผนวก A สำหรับข้อมูลเกี่ยวกับการตั้งค่าจัมเปอร์ฮาร์ดแวร์สำหรับบอร์ดนี้

ในส่วนของซอฟต์แวร์: ค่าคงที่การกำหนดค่า I/O สำหรับเทอร์โมคัปเปิล, RTD, อินพุตและเอาต์พุต mA และการตั้งค่าแรงดันและกระแสของเพลา จะถูกป้อนในโปรแกรมแก้ไขการกำหนดค่า I/O ที่อยู่บน HMI ตามที่อธิบายไว้ด้านล่าง

A: แผงวงจร TCCA ตั้งอยู่ภายในส่วนแกนกลางของตู้ควบคุมกังหัน มันทำงานร่วมกับแผงขั้วต่อต่างๆ เช่น CTBA, TBQA และ TBCA ซึ่งทั้งหมดก็อยู่ในส่วนแกนกลางเช่นกัน การจัดวางอย่างมีกลยุทธ์ภายในส่วนแกนกลางนี้ช่วยให้สามารถประมวลผลสัญญาณอนาล็อกต่างๆ ได้อย่างมีประสิทธิภาพ และทำหน้าที่เป็นศูนย์กลางสำหรับการสื่อสารอินพุตและเอาต์พุตแบบอนาล็อก

ถาม: บอร์ด TCCA รองรับสัญญาณอนาล็อกประเภทใดบ้าง?

A: บอร์ด TCCA สามารถจัดการกับสัญญาณอนาล็อกได้หลายประเภท ซึ่งรวมถึง 4 ประเภท–อินพุตและเอาต์พุต 20 mA ซึ่งนิยมใช้ในการส่งข้อมูลเซ็นเซอร์ในสภาพแวดล้อมทางอุตสาหกรรม เนื่องจากมีความทนทานต่อสัญญาณรบกวนทางไฟฟ้า

ถาม: TCCA จัดการข้อ 4 อย่างไร–สัญญาณ 20 mA?

A: ป้าย TCCA อ่านว่า 4–สัญญาณอินพุต 20 mA ผ่านขั้วต่อ JBB จากแผงขั้วต่อ CTBA กระแสอินพุตไหลผ่านตัวต้านทานโหลดบนบอร์ด ทำให้เกิดแรงดันตกคร่อม ซึ่งจะถูกวัดและประมวลผล จากนั้นแรงดันนี้จะถูกส่งผ่านขั้วต่อ 3PL ไปยังหน่วยประมวลผล I/O
