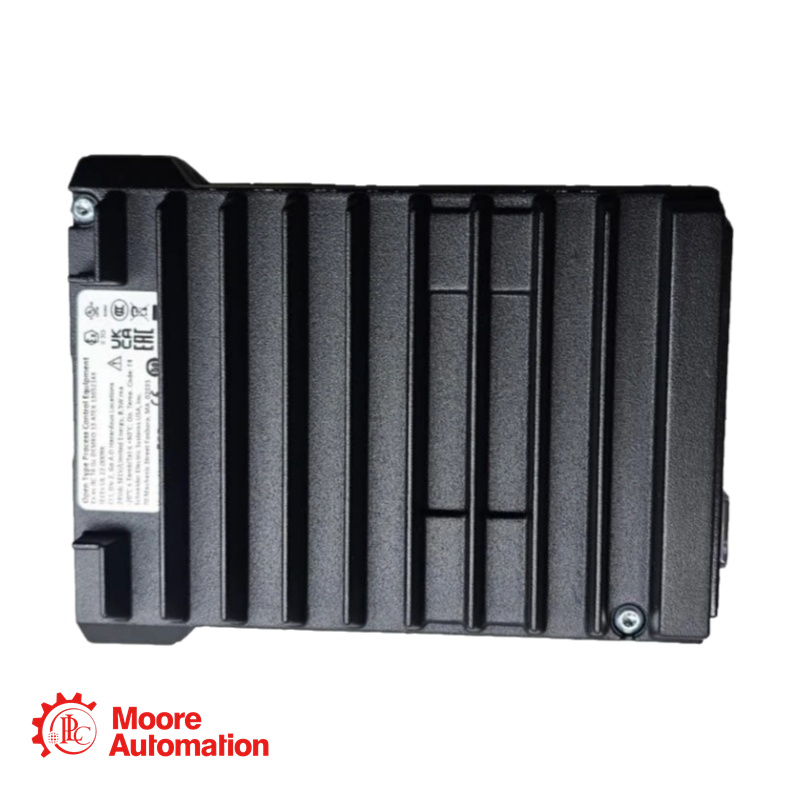

FDC280 RH101FQ ตัวควบคุมอุปกรณ์ภาคสนาม Foxboro

ตรวจสอบราคาได้ที่นี่:

ผู้จัดการฝ่ายขาย: ฟรีดา

โทรศัพท์/WhatsApp: +86 15359408275

อีเมล: sales5@mooreplc.com

ข้อมูลพื้นฐาน

ผู้ผลิต: ฟ็อกซ์โบโร
กลุ่มผลิตภัณฑ์: ระบบอัตโนมัติสำหรับกระบวนการผลิต Foxboro Evo™
หมายเลขชิ้นส่วนฮาร์ดแวร์: RH101FQ
หน้าที่: ตัวควบคุมภาคสนามแบบกระจายและทนต่อความผิดพลาด และเกตเวย์โปรโตคอล
การใช้งานหลัก: การเชื่อมต่ออุปกรณ์ภาคสนามแบบอีเธอร์เน็ตและอนุกรมโดยตรง โดยไม่ต้องใช้โมดูลอินพุต/เอาต์พุต

คำอธิบายผลิตภัณฑ์

FDC280 แสดงถึงการเปลี่ยนแปลงในสถาปัตยกรรม Foxboro Evo ซึ่งช่วยลดความจำเป็นในการใช้โมดูล Fieldbus (FBM) แบบดั้งเดิมในหลายๆ แอปพลิเคชัน เป็นคอนโทรลเลอร์แบบดูอัลคอร์ ที่สามารถทนต่อความผิดพลาดได้ (ถ้าต้องการ) ออกแบบมาสำหรับการติดตั้งภาคสนาม เชื่อมต่อโดยตรงกับอุปกรณ์ในโรงงานผ่านโปรโตคอล Ethernet (Modbus TCP, Ethernet/IP) และ Serial (Modbus RTU, RS-232/422/485)

แตกต่างจากรุ่นพี่อย่าง FCP280 FDC280 ไม่รองรับบัส Parallel I/O (PIO) รุ่นเก่า มันถูกออกแบบมาโดยเฉพาะสำหรับโรงงานที่พร้อมสำหรับ IIoT (Industrial Internet of Things) โดยทำการควบคุม การรับข้อมูล และการจัดการสัญญาณเตือนภัยบน CPU ตัวเดียวกันกับที่จัดการการรวมอุปกรณ์

ข้อกำหนดทางเทคนิค

ช่องทางการสมัคร

ระบบควบคุมอัตโนมัติหัวบ่อ (น้ำมันและก๊าซ): อุปกรณ์ทดแทน RTU ระยะไกล เชื่อมต่อกับคอมพิวเตอร์วัดการไหล Modbus (อนุกรม) และวิทยุอีเธอร์เน็ต (TCP) โดยไม่ต้องใช้ตู้ FBM แยกต่างหาก ได้รับการจัดอันดับ Class G3 สามารถรับมือกับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนบริเวณแท่นขุดเจาะได้
ชุดอุปกรณ์สำเร็จรูปบนฐานรอง: ผู้ผลิตอุปกรณ์ดั้งเดิม (OEM) สามารถติดตั้ง FDC280 ลงบนฐานรองได้โดยตรง โดยทำหน้าที่ควบคุม (PID, การจัดลำดับ) และเป็นเกตเวย์เชื่อมต่อกับระบบ DCS ของโรงงานผ่านทางอีเธอร์เน็ต ช่วยลดพื้นที่ติดตั้งเมื่อเทียบกับอุปกรณ์แบบดั้งเดิม
การจัดการพลังงานและกำลังไฟฟ้า: เชื่อมต่อโดยตรงกับมิเตอร์วัดพลังงาน Modbus RTU (สูงสุด 128 อุปกรณ์) เหมาะอย่างยิ่งสำหรับการรวมศูนย์ข้อมูลสถานีไฟฟ้าย่อย พร้อมประทับเวลาผ่าน GPS
การขยายระบบ I/O ในระบบเดิม (Brownfield I/O Expansion): การเพิ่มอุปกรณ์อัจฉริยะใหม่ (มิเตอร์ Coriolis, MCC อัจฉริยะ) เข้าสู่ระบบ Foxboro ที่มีอยู่เดิมโดยไม่ต้องเพิ่มแร็ค FBM ใหม่ FDC280 ใช้ LAN ของโรงงานเป็นบัส I/O

คำถามที่พบบ่อย - FDC280 RH101FQ

ถาม: FDC280 สามารถใช้แทน FCP270 หรือ FCP280 ที่ฉันใช้อยู่ได้หรือไม่?
A: ไม่โดยตรงครับ FDC280 ออกแบบมาสำหรับอุปกรณ์ภาคสนามแบบ Ethernet และ Serial เท่านั้น ไม่รองรับบัส Parallel I/O (PIO) ที่ใช้โดย FBM ซีรี่ส์ 200 มาตรฐาน (เช่น FBM201, FBM237) หากกลยุทธ์การรับส่งข้อมูลของคุณกำลังเปลี่ยนไปใช้อุปกรณ์ภาคสนามแบบ Ethernet/IP หรือ Modbus TCP FDC280 คือตัวเลือกที่เหมาะสม แต่สำหรับการรับส่งข้อมูลแบบอนาล็อก/แบบใช้สายแบบดั้งเดิม ยังคงต้องใช้ FCP280 อยู่ครับ

ถาม: "โหมดโฮสต์ด้วยตนเอง" คืออะไร?
A: นี่เป็นคุณสมบัติที่สำคัญมากสำหรับการติดตั้งภาคสนามในพื้นที่ห่างไกล หากการเชื่อมต่อกับเครือข่ายควบคุม Foxboro Evo (เวิร์กสเตชันหลัก) ขาดหายไป FDC280 จะจัดเก็บไฟล์ Checkpoint ไว้ในหน่วยความจำแฟลชภายใน เมื่อปิดและเปิดเครื่องใหม่ อุปกรณ์จะสามารถบูตและเรียกใช้กลยุทธ์การควบคุมได้เองโดยไม่ต้องรอเซิร์ฟเวอร์วิศวกรรมส่วนกลาง ซึ่งจะช่วยป้องกันไม่ให้หัวบ่อหรือสถานีสูบน้ำในพื้นที่ห่างไกลเข้าสู่ "สถานะปลอดภัย" ในระหว่างที่เครือข่ายขัดข้อง

ถาม: FDC280 สามารถรองรับการเชื่อมต่อ Modbus TCP ได้กี่การเชื่อมต่อ?
A: FDC280 รองรับการทำงานของไดรเวอร์พร้อมกันได้ถึง 32 ตัว ทำให้สามารถเชื่อมต่อกับซับเน็ตที่แตกต่างกันหลายเครือข่าย หรือโปรโตคอล Modbus หลายเวอร์ชันพร้อมกันได้ และภายในแต่ละอินสแตนซ์นั้น รองรับอุปกรณ์ภาคสนามได้สูงสุดถึง 256 ตัว

ถาม: ฟังก์ชั่น Time Strobing บน FDC280 ทำงานอย่างไร?
A: แตกต่างจาก Foxboro I/O รุ่นเก่า ฐานรองของ FDC280 มีขั้วต่อ RJ-45 เฉพาะสำหรับ Time Strobe (Cat 5) ทำให้สามารถเชื่อมต่อกับสวิตช์ Time Strobe ได้โดยตรงโดยไม่ต้องใช้อะแดปเตอร์ภายนอก ความละเอียดในการประทับเวลาสามารถสแกนได้ขั้นต่ำ 10 ครั้งต่อวินาที (100ms BPC)
