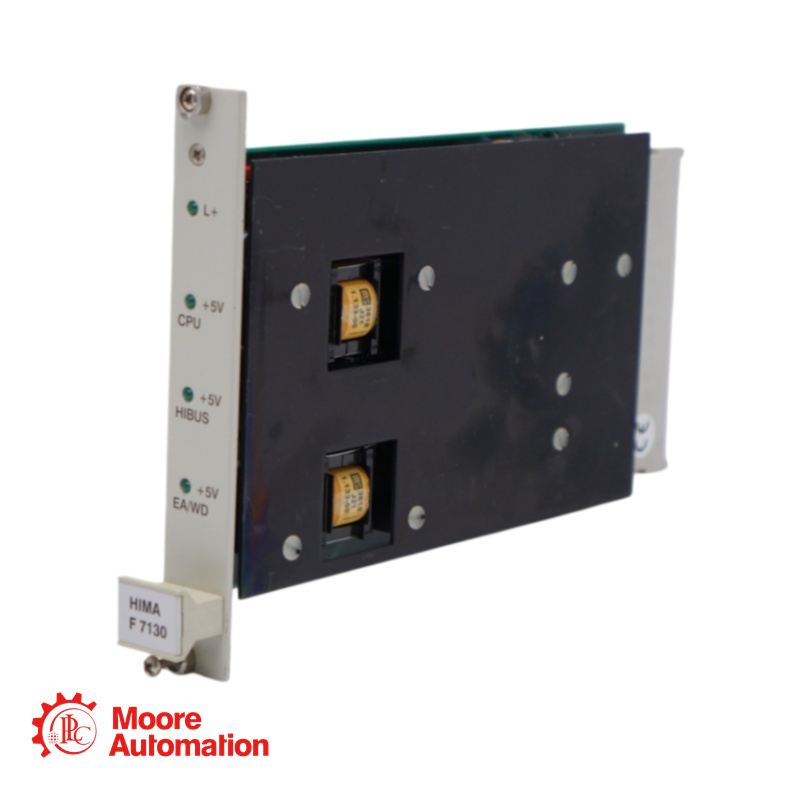

โมดูลจ่ายไฟ F 7130 HIMA

ติดต่อเราตามข้อมูลด้านล่างเพื่อรับราคาที่ดีที่สุด
ติดต่อ-- ฟริดา
อีเมล--sales5@mooreplc.com
มือถือ (WhatsApp)-- +86 15359408275

คำอธิบายของ เอฟ 7130

F7130 เป็นโมดูลจ่ายไฟสำหรับระบบ HIMA PES H41q เป็นตัวแปลง DC/DC ที่จ่ายไฟ 5 VDC ให้กับ H41q จากแหล่งจ่ายไฟหลัก 24 VDC โมดูลนี้มีคุณสมบัติในการแยกทางไฟฟ้าKระหว่างแรงดันไฟขาเข้าและขาออก การป้องกันแรงดันไฟเกิน การจำกัดกระแส และเอาต์พุตป้องกันการลัดวงจร

พารามิเตอร์

แรงดันไฟฟ้าขาเข้า: 24 VDC –15% … +20%, rpp < 15%

ฟิวส์หลัก: 5 A gL

เอาต์พุต (อุปกรณ์กลาง / โมดูล I/O): 5 VDC ±0.25 โวลต์ / 10 แอมป์

เอาต์พุต (HIBUS): 5 VDC ±0.25 โวลต์ / 1 แอมป์

อัตราประสิทธิภาพ: ≥ 70%

คำถามที่พบบ่อย

F7130 ใช้สำหรับอะไร?
A: อุปกรณ์นี้จ่ายไฟ 5 VDC ให้กับ HIMA H41q PES โดยรับไฟจากแหล่งจ่ายไฟ 24 VDC
ข้อกำหนดด้านผลลัพธ์คืออะไร?
A: – 5 VDC, ±0.25 V / 10 A สำหรับอุปกรณ์ส่วนกลางและโมดูล I/O
– 5 VDC, ±0.25 V / 1 A สำหรับอินเทอร์เฟซ HIBUS
เอาต์พุตมีการป้องกันการลัดวงจรหรือไม่?
A: ใช่ครับ วงจรเอาต์พุตป้องกันการลัดวงจรได้
ฉันจะรู้ได้อย่างไรว่าโมดูลทำงานได้อย่างถูกต้อง?

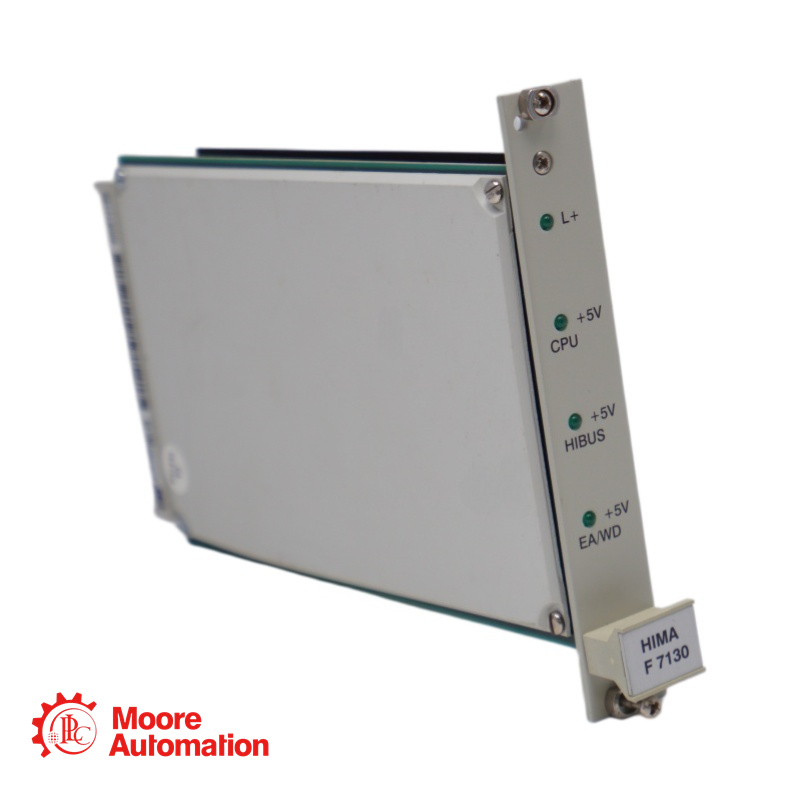

A: ไฟ LED บนแผ่นด้านหน้าแสดงแรงดันไฟฟ้าขาเข้า (L+) และแรงดันไฟฟ้าขาออก แม้ว่าไฟ LED 5 V สำหรับ CPU/EA จะสว่างเพียงเล็กน้อย ก็ยังคงมั่นใจได้ว่าการทำงานเป็นไปอย่างถูกต้อง
ต้องใช้พื้นที่เท่าไหร่?
A: 4 SU (หน่วยระยะห่าง = 4 × 5.08 มม. = ความกว้างประมาณ 20.3 มม.)
