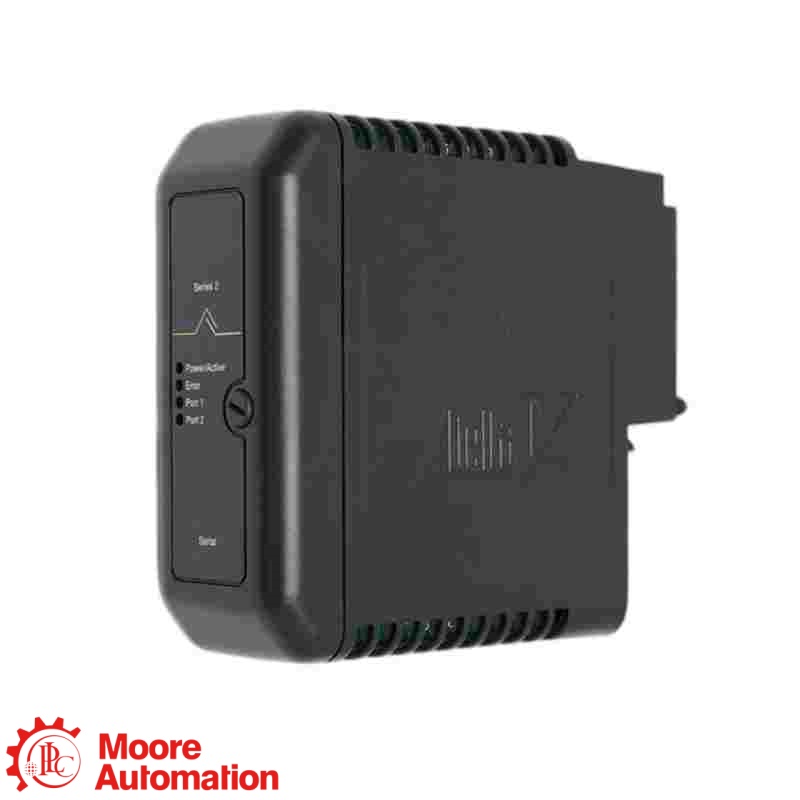

การ์ดอินเทอร์เฟซอนุกรม Emerson KJ3241X1-BA1 12P2506X032

KJ3241X1-BA1 12P2506X032 การ์ดอินเทอร์เฟซอนุกรมรุ่น KJ3241X1-BA1 มาพร้อมกับหมายเลขสินค้า 12P2506X032 ที่ให้มา หน้าที่ของมันคือการสื่อสารแบบอนุกรมภายในระบบ Emerson DeltaV M-series ที่เข้ากันได้ ฉลาก รหัสควบคุม และขั้วต่อต้องตรงกันก่อนใช้งาน

KJ3241X1-BA1 12P2506X032 ต้องตรงกับตัวยึด DeltaV M-series ที่ติดตั้งไว้ และบล็อกขั้วต่อแบบมีรหัสในตำแหน่ง D4 การใช้รหัสแบบหมุนช่วยป้องกันการจับคู่การ์ด I/O และบล็อกขั้วต่อที่ไม่เข้ากัน ดังนั้นจึงต้องตรวจสอบทั้งรหัสทางกายภาพและบันทึกของระบบ

เอกสารคำแนะนำอย่างเป็นทางการของ KJ3241X1-BA1 ระบุว่าใช้ไฟเลี้ยงจาก Local Bus 12 VDC ที่ 300 mA และช่วงอุณหภูมิใช้งานอยู่ที่ −40 °C ถึง +70 °C KJ3241X1-BA1 12P2506X032โปรดยืนยันว่าหมายเลขสินค้า 12P2506X032 ตรงกับรุ่นฮาร์ดแวร์ที่ระบุไว้ในเอกสาร

รุ่นพื้นฐาน KJ3241X1-BA1 มีเครื่องหมาย II 3G Ex nA nC IIC Gc พร้อมด้วยรหัสอ้างอิง FM12ATEX0090U และ IECEx FMG 12.0035U ก่อนใช้งาน KJ3241X1-BA1 12P2506X032ตรวจสอบรหัสแผงขั้วต่อ D4 และเงื่อนไขการติดตั้งในพื้นที่อันตรายทั้งหมดสำหรับสถานที่จริง

ก่อนการติดตั้ง KJ3241X1-BA1 12P2506X032ตัดกระแสไฟออกจากชุดประกอบ เว้นแต่จะยืนยันแล้วว่าพื้นที่นั้นไม่เป็นอันตราย ตรวจสอบฉลากและเครื่องหมาย 12P2506X032 ให้ครบถ้วน ตรวจสอบการกำหนดรหัส D4 การเดินสายไฟ กำลังไฟของ Local Bus ความเข้ากันได้ของตัวส่งสัญญาณ และการกำหนดค่า DeltaV ที่ติดตั้งไว้

ไม่ การ์ดอินเทอร์เฟซอนุกรมที่เกี่ยวข้องไม่สามารถใช้แทนกันได้ KJ3241X1-BA1 12P2506X032 เพียงเพราะรูปลักษณ์หรือรุ่นพื้นฐานคล้ายกันเท่านั้น เครื่องหมายสินค้า รุ่นฮาร์ดแวร์ รหัสขั้วต่อ กำลังไฟที่ต้องการ การรับรอง และการกำหนดค่า DeltaV ต้องตรงกันทั้งหมด

สำหรับ KJ3241X1-BA1 12P2506X032 ในการเสนอราคา โปรดแนบรูปถ่ายที่ชัดเจนของแผ่นป้ายชื่อทั้งหมด เครื่องหมาย 12P2506X032 แผงขั้วต่อและการกำหนดรหัส D4 ตำแหน่งตัวยึด ตัวเชื่อมต่อและการจัดเรียงสายไฟ บันทึกระบบ DeltaV ที่ติดตั้ง จำนวน และวัตถุประสงค์ในการเปลี่ยน
