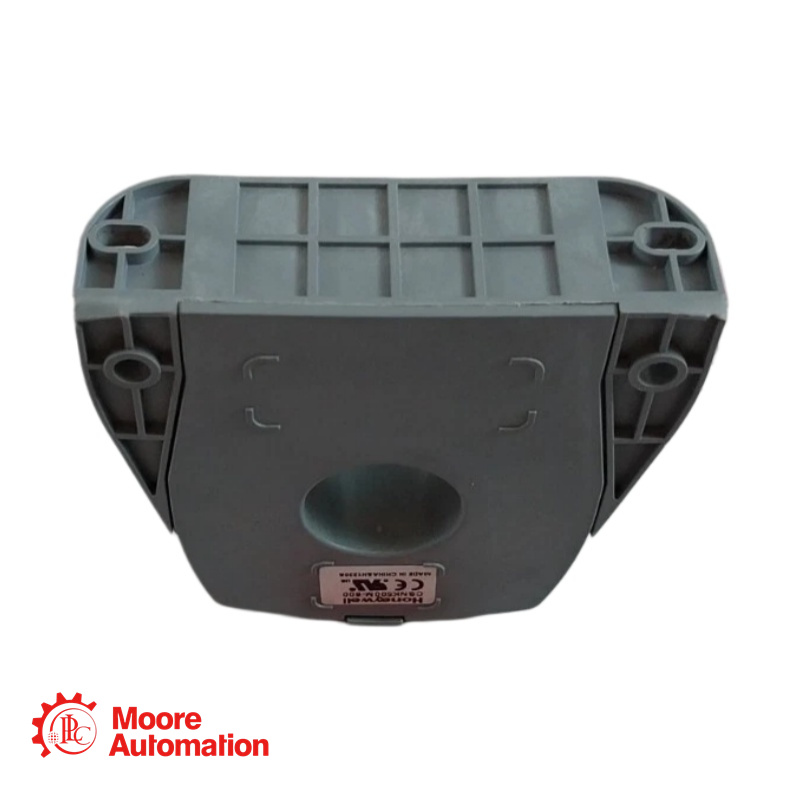

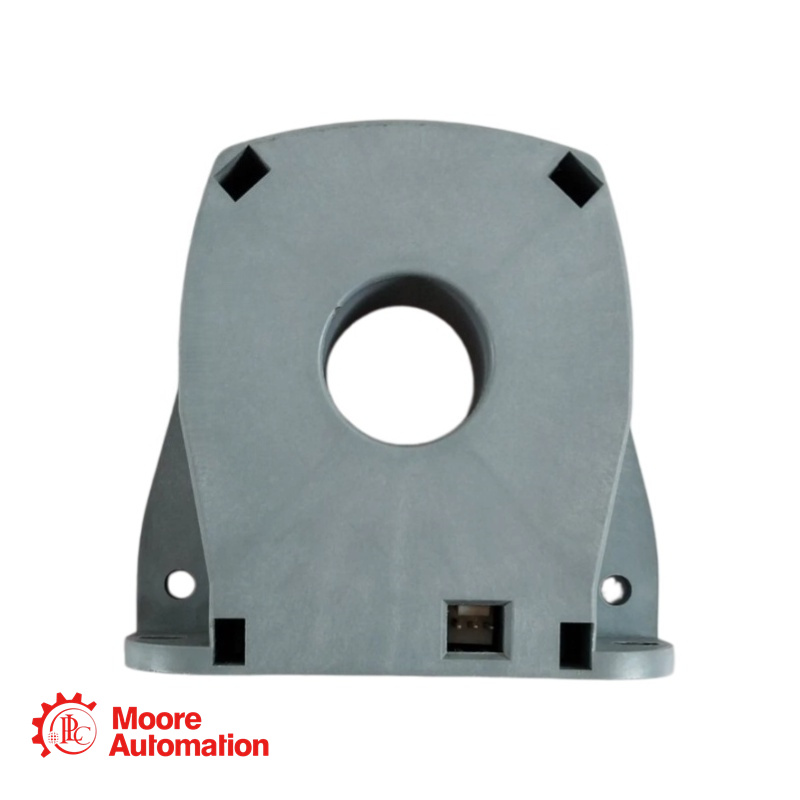

CSNK500M-600 ทรานสดิวเซอร์วัดกระแสไฟฟ้า Honeywell

ติดต่อเราตามข้อมูลด้านล่างเพื่อรับราคาที่ดีที่สุด
ติดต่อ-- ฟริดา
อีเมล--sales5@mooreplc.com
มือถือ (WhatsApp)-- +86 15359408275

คำอธิบายของ CSNK500M-600

CSNK500M เป็นทรานสดิวเซอร์วัดกระแสแบบวงปิดที่ใช้หลักการชดเชยสนามแม่เหล็ก (ฮอลล์เอฟเฟกต์) ออกแบบมาสำหรับการวัดกระแสตรง กระแสสลับ หรือกระแสพัลส์ด้วยระบบอิเล็กทรอนิกส์ โดยให้การแยกทางไฟฟ้า (กัลวานิก) ระหว่างวงจรหลัก (กำลังสูง) และวงจรรอง (การวัด) เซนเซอร์จะให้กระแสรองที่สัดส่วนกับกระแสหลัก 500A ที่ 100 mA ทำให้สามารถตรวจสอบกระแสได้อย่างแม่นยำและเป็นเชิงเส้น

พารามิเตอร์

กระแสไฟฟ้าที่ระบุ (นิ้ว): 500 A.rms
ช่วงการวัด (ต่อเนื่อง): 0 ถึง ±1200 แอท
ช่วงการวัด (ค่าสูงสุดของกระแสสลับ): 0 ถึง ±1275 องศาเซลเซียส
กระแสเอาต์พุตแบบอนาล็อกที่ระบุ: 100 mA (ที่กระแสหลัก 500A)
อัตราส่วนการหมุน: 1/5000
แรงดันไฟฟ้าที่จ่าย: ±15 ถึง ±18 Vdc (±5%)
การแยกทางไฟฟ้าด้วยกระแสไฟฟ้า: 6 kV rms / 50 Hz / 1 นาที
เวลาตอบสนอง: ดีกว่า 1 ไมโครวินาที
ช่วงความถี่: 0°C ถึง 100 kHz
di/dt: ดีกว่า 50 A/µs

คำถามที่พบบ่อย

CSNK500M และ CSNK500M-600 ที่ระบุไว้ในคำขอแตกต่างกันอย่างไร?
A: เอกสารข้อมูลที่ให้มานี้เป็นของรุ่นมาตรฐาน CSNK500M ข้อมูลจำเพาะของรุ่น "CSNK500M-600" ไม่ได้รวมอยู่ในเอกสารนี้ คำต่อท้าย "-600" อาจบ่งบอกถึงรุ่นเฉพาะหรือช่วงการวัดที่ขยายออกไป ดังนั้นจึงจำเป็นต้องตรวจสอบเอกสารข้อมูลที่ถูกต้องสำหรับข้อมูลจำเพาะที่แน่นอน

แรงดันไฟฟ้าที่จ่ายมีผลต่อช่วงการวัดของเซ็นเซอร์อย่างไร?
A: ช่วงการวัดของเซ็นเซอร์ได้รับอิทธิพลจากแรงดันไฟฟ้าที่จ่ายและค่าความต้านทานในการวัด (โหลด) แรงดันไฟฟ้าที่จ่ายสูงกว่า (±18V เทียบกับ ±15V) จะช่วยให้สามารถใช้ค่าความต้านทานในการวัดที่มากขึ้นได้ที่กระแสไฟฟ้าเท่ากัน หรือสามารถวัดกระแสไฟฟ้าสูงสุดได้สูงขึ้น ตัวอย่างเช่น ในการวัดกระแสไฟฟ้าสูงสุด ±1275 A จะต้องใช้แรงดันไฟฟ้าที่จ่าย ±18V โดยมีค่าความต้านทานโหลดสูงสุดเพียง 5 โอห์ม การเกินขีดจำกัดเหล่านี้จะทำให้เอาต์พุตอิ่มตัว
