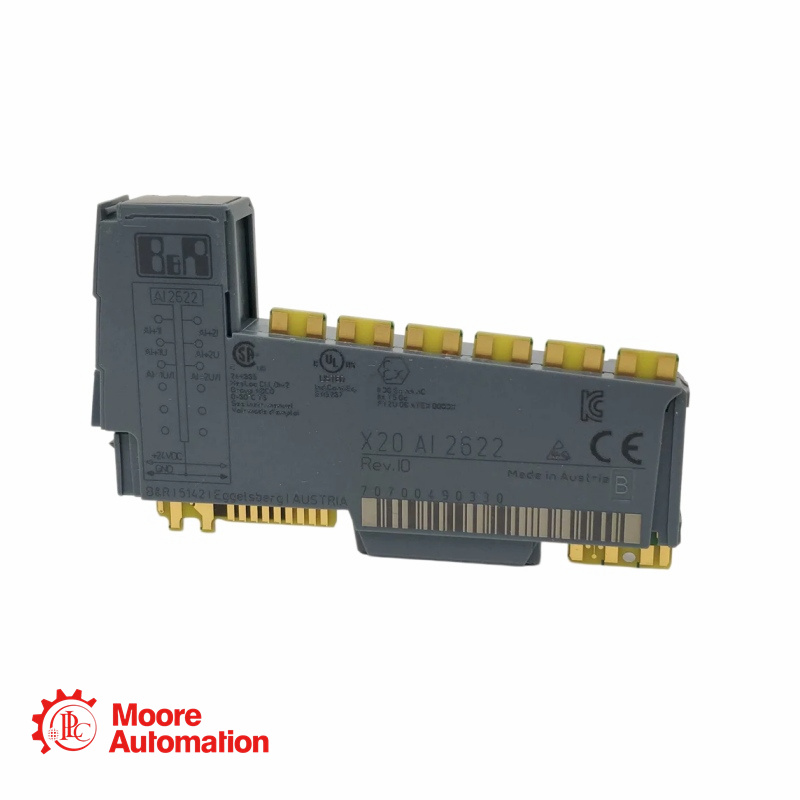

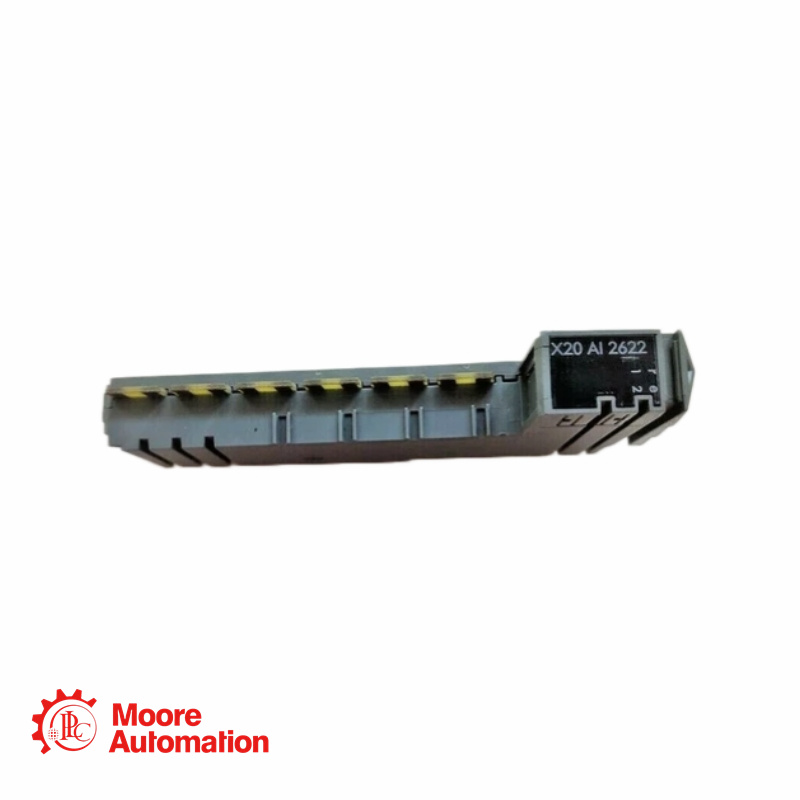

โมดูลอินพุตอะนาล็อก 2 แชนเนล 13 บิต B&R X20AI2622

คำอธิบายของ X20AI2622

ข้อมูลจำเพาะทางเทคนิคสำหรับ X20AI2622

ยี่ห้อ

บีแอนด์อาร์

ความละเอียดของตัวแปลง

แรงดันไฟฟ้า: ±12 บิต; กระแสไฟฟ้า: 12 บิต

ชุดผลิตภัณฑ์

เอ็กซ์20

เวลาในการแปลง

300 ไมโครวินาทีสำหรับอินพุตทั้งหมด

แบบจำลองผลิตภัณฑ์

X20AI2622

อิมพีแดนซ์อินพุต / โหลด

แรงดันไฟฟ้า: 20 MΩ; กระแสไฟฟ้าที่รับ: <400 โอห์ม

ประเภทผลิตภัณฑ์

โมดูลอินพุตอะนาล็อก 2 แชนเนล 13 บิต

สัญญาณอินพุตที่อนุญาต

แรงดันไฟฟ้า: สูงสุด ±30 V; กระแสไฟฟ้า: สูงสุด ±50 mA

ช่องสัญญาณอินพุต

ช่องสัญญาณอินพุตอะนาล็อกแบบดิฟเฟอเรนเชียล 2 ช่อง

การแยกทางไฟฟ้า

500 Veff ระหว่างช่องสัญญาณและบัส

สัญญาณอินพุต

±10 V, 0–20 mA หรือ 4–20 mA

เงื่อนไขการใช้งาน

แนวนอน: -25 ถึง 60°C; แนวตั้ง: -25 ถึง 50°C; IP20

คำถามที่พบบ่อย

Q1: X20AI2622 สามารถวัดสัญญาณแรงดันและกระแสไฟฟ้าพร้อมกันได้หรือไม่?
A: ใช่ครับ แต่ละช่องสามารถตั้งค่าได้อย่างอิสระสำหรับการวัดค่า ±10 V, 0–20 mA หรือ 4–20 mA

Q2: ตัวกรองอินพุตที่ปรับแต่งได้ช่วยเพิ่มความเสถียรในการวัดได้อย่างไร?
A: ตัวกรองนี้ช่วยลดสัญญาณรบกวนและสัญญาณอินพุตที่กระโดดขึ้นลงอย่างรวดเร็ว ระดับตัวกรองและขีดจำกัดการเปลี่ยนแปลงสามารถปรับได้ตามความต้องการใช้งาน

Q3: จะเกิดอะไรขึ้นเมื่อสัญญาณอินพุตเกินขีดจำกัดที่กำหนดไว้?
A: โมดูลนี้จะจำกัดค่าอนาล็อกที่รายงานและตั้งค่าบิตสถานะที่เกี่ยวข้องสำหรับการตรวจจับขีดจำกัดบนหรือล่าง

Q4: X20AI2622 รองรับการวินิจฉัยแบบเปิดสายหรือไม่?
A: ใช่ครับ การตรวจจับสายขาดมีให้ใช้งานสำหรับการวัดแรงดันไฟฟ้า ส่วนช่องสัญญาณรับกระแสไฟฟ้าจะให้การตรวจสอบขีดจำกัดบนและล่างแทนครับ
