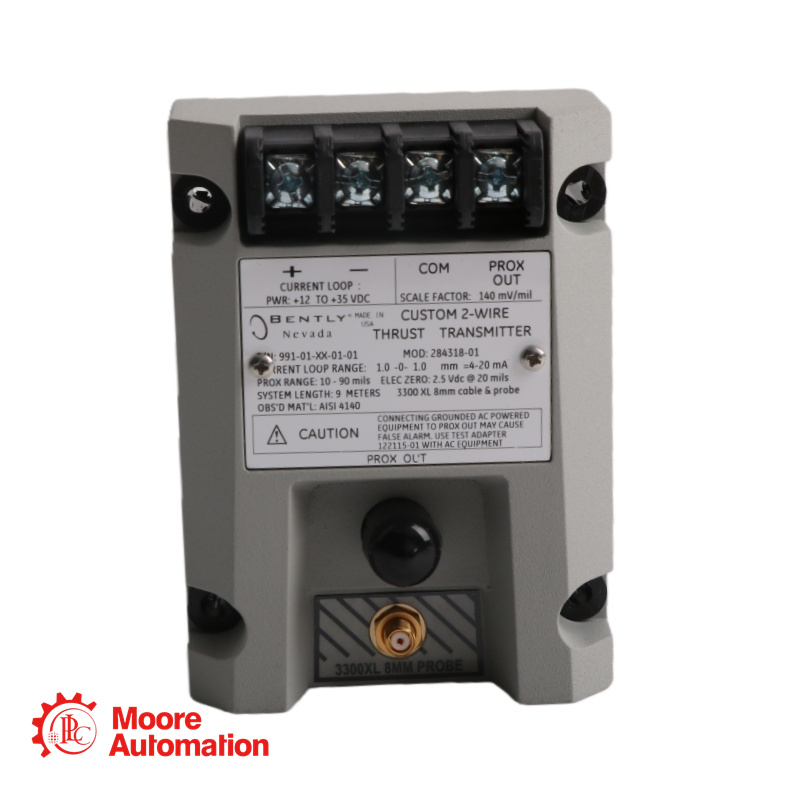

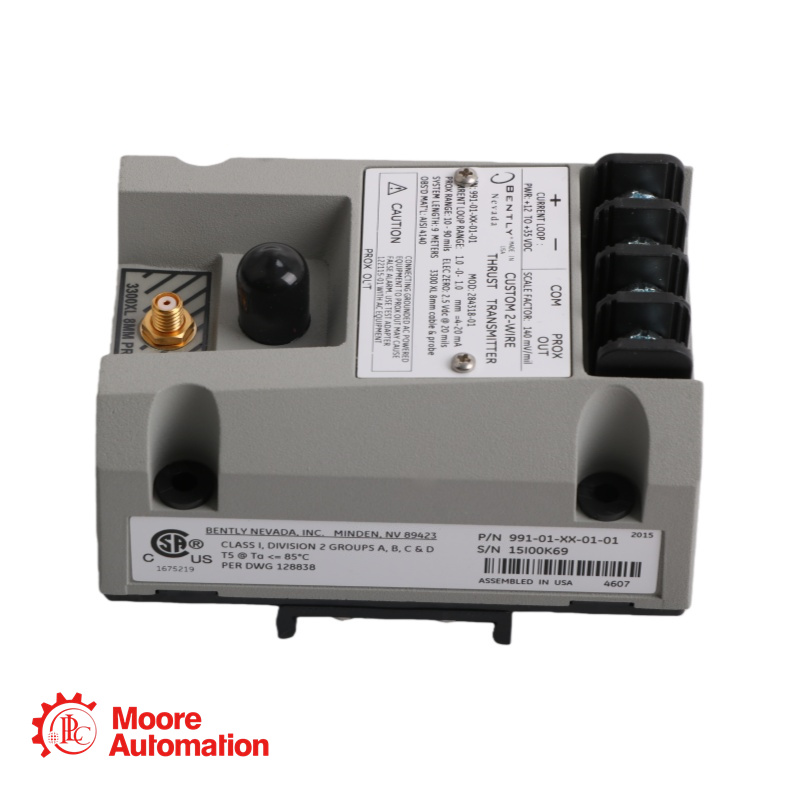

Bently Nevada 991-01-XX-01-00 MOD:284318-01 Thrust Transmitter

คุณสมบัติของผลิตภัณฑ์

เครื่องส่งสัญญาณแรงขับ Bently Nevada 991 เป็นอุปกรณ์ที่ทนทาน ใช้พลังงานจากลูป 4-20 mA ออกแบบมาสำหรับผู้ผลิตอุปกรณ์ดั้งเดิม (OEM) เพื่อตรวจสอบตำแหน่งเพลาแกนในคอมเพรสเซอร์ ปั๊ม และพัดลม โดยมีเซ็นเซอร์ตรวจจับระยะใกล้ในตัว ช่วยลดความจำเป็นในการใช้เซ็นเซอร์ตรวจจับระยะใกล้แยกต่างหาก และให้ทั้งสัญญาณควบคุมและเอาต์พุตการวินิจฉัยสำหรับการตรวจสอบสุขภาพเครื่องจักร สร้างขึ้นเพื่อสภาพแวดล้อมที่รุนแรง ทำงานได้ในช่วงอุณหภูมิ -35°C ถึง +85°C รองรับความชื้นควบแน่น 100% และได้รับการอนุมัติสำหรับพื้นที่อันตราย Division 2 และ Zone 2 การติดตั้งบนราง DIN หรือแผงกั้นที่ง่าย และการปรับค่าศูนย์/ช่วงที่ไม่รบกวนกัน ทำให้ใช้งานได้จริงสำหรับการรวมเข้ากับระบบควบคุมเครื่องจักรพื้นฐานที่ไม่จำเป็นต้องใช้ระบบตรวจสอบแบบเต็มรูปแบบ

ข้อกำหนดด้านแหล่งจ่ายไฟ: +12 ถึง +35 โวลต์ DC ที่ขั้วต่อของตัวส่งสัญญาณ
สัญญาณเอาต์พุต: 4 ถึง 20 mA dc, การกำหนดค่าแบบลูป 2 สาย
ความแม่นยำของเอาต์พุต: ภายใน ±1.5% ตลอดช่วงเต็มสเกลที่กำหนด (โดยทั่วไป) วัดจากอินพุต TEST ไปจนถึงแรงดันไฟฟ้าคร่อมความต้านทานลูป 250 Ω
ความต้านทานวงจรสูงสุด: 1,000 โอห์ม (รวมสายเคเบิล) ที่ 35 โวลต์ดีซี
การจำกัดกระแสไฟ: โดยทั่วไปที่ 23 มิลลิแอมป์
ไม่ปกติ/การตอบสนองการตัดสัญญาณ: เอาต์พุตลดลงเหลือ <กระแสไฟฟ้า 3.6 mA ภายใน 100 µs หลังเกิดสภาวะผิดปกติ และกลับสู่สภาวะปกติภายใน 0.1 วินาทีหลังจากความผิดปกติหายไป
อิมพีแดนซ์เอาต์พุต Prox Out: 10 kΩ ปรับเทียบสำหรับโหลด 10 MΩ
ช่วงการวัดเชิงเส้นของ Prox Out: 0.25 ถึง 1.65 มม. (10 ถึง 65 มิล)
ค่าตัวคูณมาตราส่วนเพิ่มขึ้นของ Prox Out: 7.87 mV/µm (200 mV/mil) ±6.5% โดยทั่วไป รวมถึงข้อผิดพลาดจากการสลับเปลี่ยน
ความเสถียรของอุณหภูมิของ Prox Out: ค่าตัวประกอบมาตราส่วนคงอยู่ในช่วง ±10% ตั้งแต่ 0°C ถึง +70°C
ขนาดเป้าหมายขั้นต่ำ: เส้นผ่านศูนย์กลาง 9.5 มม. (0.375 นิ้ว)
ข้อจำกัดความยาวสายเคเบิล Prox Out (สำหรับอุปกรณ์ทดสอบ): สูงสุด 3 เมตร (10 ฟุต)
ข้อจำกัดความยาวสายเคเบิลส่งสัญญาณ (ไปยังอุปกรณ์รับสัญญาณ): สูงสุด 13 กิโลเมตร (8 ไมล์) สำหรับพื้นที่ที่ไม่เป็นอันตราย/โซน 2/ดิวิชั่น 2
อุณหภูมิใช้งานของตัวส่งสัญญาณ: -35°C ถึง +85°C (-31°F ถึง +185°F)
อุณหภูมิในการจัดเก็บเครื่องส่งสัญญาณ: -51°C ถึง +100°C (-60°F ถึง +212°F)
อุณหภูมิใช้งานของหัววัด: -52°C ถึง +177°C (-62°F ถึง +351°F)
อุณหภูมิในการจัดเก็บหัววัด: -52°C ถึง +177°C (-62°F ถึง +351°F)
ความแข็งแรงดึง (หัววัด): สูงสุด 222 นิวตัน (50 ปอนด์) จากตัวเรือนถึงปลายตะกั่ว
