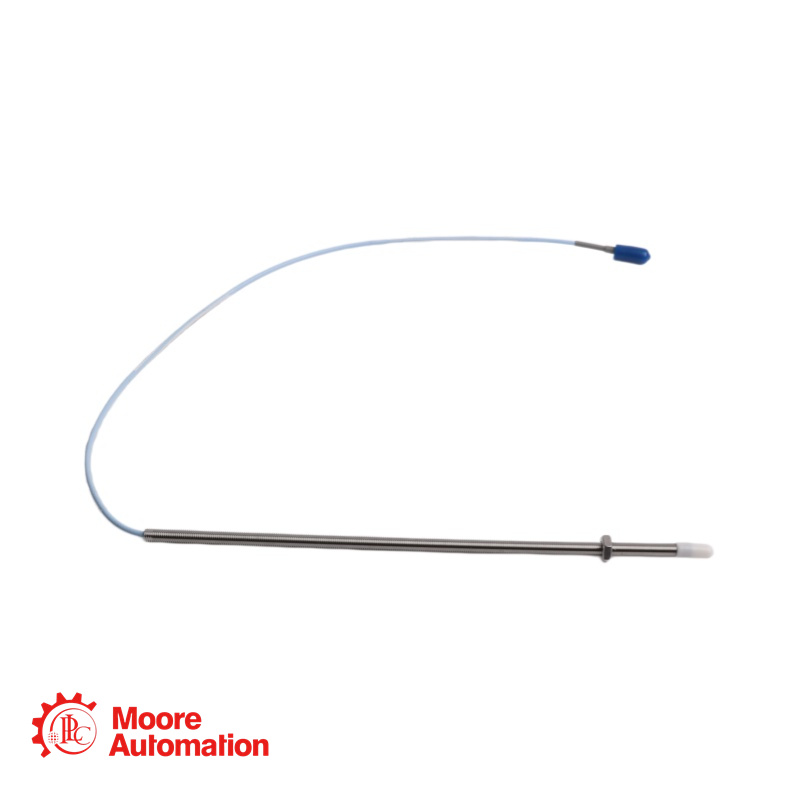

Bently Nevada 330901-00-24-05-02-05 NSv Proximity Probe

330901-00-24-05-02-05 คำอธิบาย

330901-00-24-05-02-05 คือหัววัด NSV รุ่น 3300, เกลียว 1/4-28 UNF,ไร้เกราะ

ระบบทรานสดิวเซอร์ 3300 XL NSv มีการใช้งานหลักในพื้นที่ที่มีข้อจำกัดเรื่องรูเจาะ การมองเห็นด้านข้าง หรือการมองเห็นด้านหลัง ซึ่งจำกัดการใช้งานทรานสดิวเซอร์ Bently Nevada 3300 มาตรฐาน
ระบบทรานสดิวเซอร์ 3300 XL ขนาด 5 และ 8 มม. เหมาะอย่างยิ่งสำหรับการใช้งานกับเป้าหมายขนาดเล็ก เช่น การวัดการสั่นสะเทือนในแนวรัศมีบนเพลาที่มีขนาดเล็กกว่า 51 มม. (2 นิ้ว) หรือตำแหน่งตามแนวแกนบนเป้าหมายแบนราบที่มีขนาดเล็กกว่า 15 มม. (0.6 นิ้ว) โดยส่วนใหญ่จะใช้ในงานต่อไปนี้กับเครื่องจักรที่มีแบริ่งเคลือบของเหลวซึ่งมีเพลาขนาดเล็กหรือมุมมองด้านข้างที่จำกัด:
การวัดการสั่นสะเทือนในแนวรัศมีและตำแหน่งในแนวรัศมี
การวัดตำแหน่งตามแนวแกน (แรงผลัก)
การวัดความเร็วรอบและการวัดความเร็วศูนย์
การอ้างอิงเฟส (สัญญาณคีย์เฟเซอร์)
ระบบทรานสดิวเซอร์ 3300 XL NSv ได้รับการออกแบบให้สามารถใช้แทนระบบทรานสดิวเซอร์ 3300 RAM และระบบทรานสดิวเซอร์ 190 ซีรีส์ 3000 หรือซีรีส์ 7000 ได้ การอัพเกรดจากระบบ 3300 RAM ไปเป็นระบบ 3300 XL NSv สามารถใช้โพรบ สายต่อ และอุปกรณ์ตรวจสอบที่มีอยู่เดิมได้

330901-00-24-05-02-05 ข้อกำหนด

ตัวเลือกความยาวแบบไม่มีเกลียว: 0.0 นิ้ว
ตัวเลือกความยาวโดยรวมของตัวเรือน: 2.4 นิ้ว
ตัวเลือกความยาวรวม: 0.5 เมตร (20 นิ้ว)
ตัวเลือกขั้วต่อและประเภทสายเคเบิล: ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc, สายเคเบิลมาตรฐาน
ตัวเลือกการอนุมัติจากหน่วยงาน: การอนุมัติหลายรายการ

ความต้านทานขาออก: 50 โอห์ม
ระยะห่างที่แนะนำ: 1.0 มม. (40 มิล)

330901-00-24-05-02-05 คำถามที่พบบ่อย

การใช้งานหลักของโพรบนี้มีอะไรบ้าง?

อุปกรณ์นี้ได้รับการออกแบบมาสำหรับพื้นที่ติดตั้งที่จำกัด เช่น คอมเพรสเซอร์อากาศแบบแรงเหวี่ยง คอมเพรสเซอร์ทำความเย็น และคอมเพรสเซอร์ก๊าซในกระบวนการผลิต เหมาะอย่างยิ่งสำหรับการวัดการสั่นสะเทือนและตำแหน่งในแนวรัศมี ตำแหน่งในแนวแกน (แรงผลัก) และการให้สัญญาณทาโคเมตรหรือสัญญาณคีย์เฟเซอร์ โดยเฉพาะอย่างยิ่งในเพลาขนาดเล็กหรือในกรณีที่การมองเห็นด้านข้างมีข้อจำกัด

ควรตั้งค่าช่องว่าง (gap) ของหัววัดนี้อย่างไรจึงจะถูกต้อง?

ระยะห่างที่แนะนำคือ 1.0 มม. (40 มิล) ช่วงเชิงเส้นจะขยายจากประมาณ 0.25 มม. ถึง 1.75 มม. (10 ถึง 70 มิล) จากเป้าหมาย

ความยาวสูงสุดของการยึดเกลียวสำหรับเกลียวขนาด 1/4-28 คือเท่าใด?

ความยาวของเกลียวที่แนะนำสูงสุดคือ 0.375 นิ้ว การใช้ความยาวเกินกว่านี้อาจทำให้เกิดการติดขัดระหว่างการติดตั้ง

สามารถใช้หัววัดนี้ในพื้นที่อันตรายได้หรือไม่?

ใช่ ตัวเลือกการอนุมัติจากหน่วยงาน "05" บ่งชี้ว่ามีการอนุมัติหลายรายการสำหรับพื้นที่อันตราย รวมถึงการรับรอง CSA, ATEX และ IECEx สำหรับการใช้งานในแอปพลิเคชันที่ปลอดภัยโดยเนื้อแท้ (ia) และไม่ก่อให้เกิดประกายไฟ (nA, ec)

สายเคเบิลของหัววัดมีแรงดึงสูงสุดเท่าไร?

ความแข็งแรงดึงสูงสุดที่กำหนดไว้คือ 220 นิวตัน (50 ปอนด์) จากตัวเรือนหัววัดถึงสายหัววัด

หัววัดนี้ใช้ขั้วต่อแบบใด?

อุปกรณ์นี้ใช้ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc ที่ทำจากทองเหลืองชุบทอง ขั้วต่อนี้จะล็อคเข้าที่เพื่อป้องกันการหลวมเนื่องจากการสั่นสะเทือน
