ข้อกำหนด

หมายเลขชิ้นส่วน: 330881-16-00-205-00-02

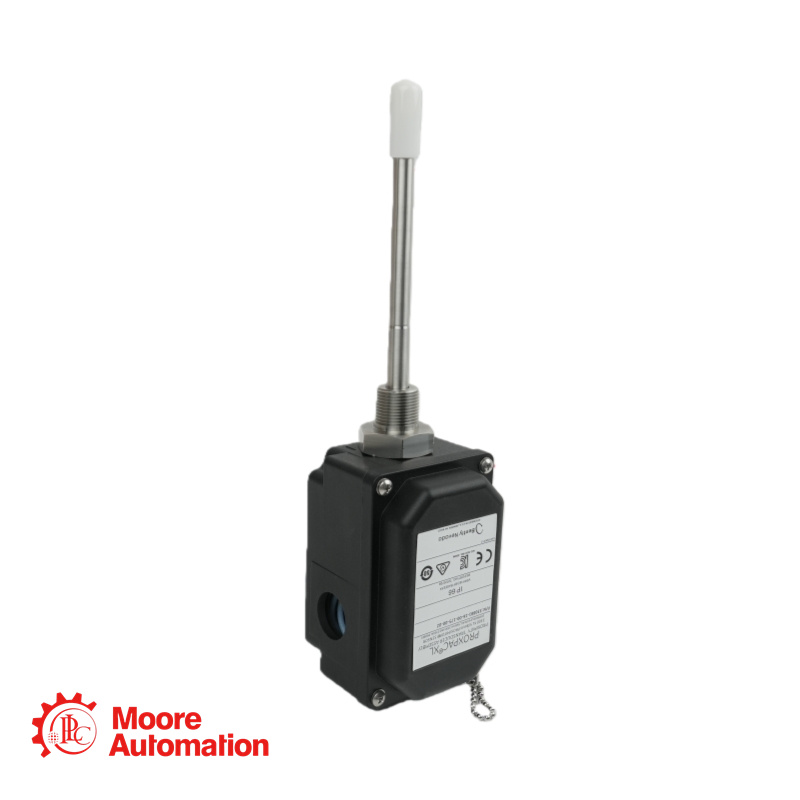

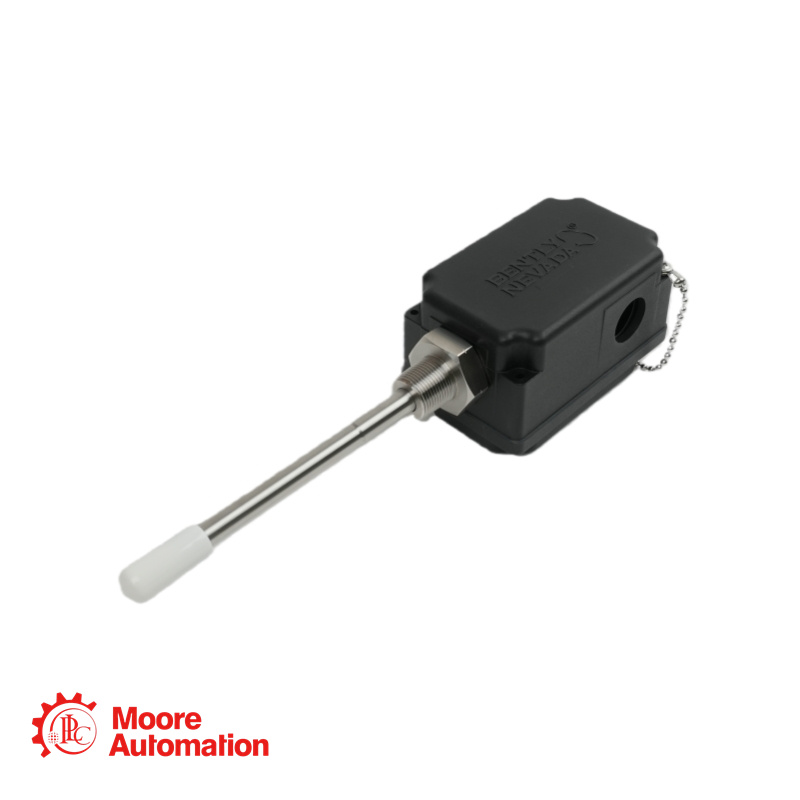

ประเภทสินค้า: ชุดประกอบทรานสดิวเซอร์ตรวจจับระยะใกล้ PROXPAC XL รุ่นเมตริก
การกำหนดค่าการประกอบ: ชุดประกอบที่สมบูรณ์พร้อมติดตั้ง ประกอบด้วยหัววัด 3300 XL ขนาด 8 มม. เซ็นเซอร์ Proximitor 3300 XL ในตัวที่ฝาครอบ และชิ้นส่วนทางกลที่จำเป็นทั้งหมด
ตัวเลือกหัววัดและการอนุมัติ (AA): 16 = หัววัด 3300 XL ขนาด 8 มม. ติดตั้งแล้ว เซ็นเซอร์ Proximitor ไม่มีการอนุมัติสำหรับพื้นที่อันตราย (CSA, ATEX, IECEx)
ตัวเลือกอะแดปเตอร์แบบมีตัวยึด (BB): 00 = ไม่มีอะแดปเตอร์แบบมีตัวยึด ตัวเรือนจะติดตั้งโดยตรงผ่านปลอกด้านนอก
ตัวเลือกการสอดแทรกของหัววัด (CCC): 205 = 205 มม. นี่คือความยาวของปลอกหัววัดสแตนเลส ("ขนาด C") ซึ่งแสดงถึงระยะห่างที่ต้องการจากหน้าสัมผัสการติดตั้งของตัวเรือนไปยังปลายหัววัด (การตั้งค่าตรงกลาง) ปลอกนี้ช่วยให้สามารถปรับตำแหน่งตามแนวแกนสุดท้ายได้ ±12.7 มม. (0.5 นิ้ว)
ตัวเลือกอุปกรณ์เชื่อมต่อ (DD): 00 = ไม่มีอุปกรณ์เชื่อมต่อท่อร้อยสายไฟให้มาด้วย ชุดประกอบนี้มีปลั๊กอุดสองตัวและแหวนรองสองตัวสำหรับปิดช่องทางเข้าท่อร้อยสายไฟที่ไม่ได้ใช้งานบนตัวเรือน
ตัวเลือกเกลียวสำหรับติดตั้ง (EE): 02 = เกลียวติดตั้งเมตริก M24 X 3 บนชุดปลอกด้านนอก

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์

ถาม: การติดตั้งของเราต้องการให้ปลายหัววัดอยู่ห่างจากหน้าแปลนยึดเป็นระยะ 150 มม. พอดี ตัวเลือก "ระยะการทะลุทะลวงของหัววัด" (ขนาด C) ที่ใกล้เคียงที่สุดคือ 145 มม. หรือ 155 มม. เราจะทำอย่างไรให้ได้ระยะ 150 มม. ที่แม่นยำเช่นนี้?

A: ขนาด "C" (เช่น 205 มม. ในชิ้นส่วนของคุณ) คือค่ากลาง ปลอกหัววัดแบบเกลียวช่วยให้สามารถปรับละเอียดได้ ±12.7 มม. (0.5 นิ้ว) หลังการติดตั้ง ดังนั้น คุณควรสั่งซื้อขนาด 145 มม. (C=145) ระหว่างการติดตั้ง คุณจะต้องหมุนชุดหัววัดออกจากปลอกอีกประมาณ 5 มม. เพื่อให้ได้ตำแหน่งปลายหัววัดสุดท้ายที่ 150 มม. ควรสั่งซื้อขนาดมาตรฐานที่เล็กกว่าถัดไปเสมอ แล้วค่อยปรับออกไปด้านนอก

ถาม: เราสามารถสั่งซื้อหัววัดสำรองแยกต่างหากสำหรับ PROXPAC XL ได้หรือไม่ และการเปลี่ยนหัววัดในภาคสนามทำได้ง่ายหรือไม่?

A: ใช่ครับ มีหัววัดสำรองจำหน่าย (เช่น PN 330106-05-30-10-02-00 สำหรับระบบเมตริก ซึ่งไม่ได้รับการรับรอง) อย่างไรก็ตาม การเปลี่ยนหัววัดไม่ใช่เรื่องง่ายเหมือนกับการเปลี่ยนหัววัดแบบทั่วไป การเปลี่ยนหัววัดต้องใช้ขั้นตอนดังนี้:
ถอดสายไฟภาคสนามและเปิดฝาครอบ
ถอดการเชื่อมต่อภายในแบบถาวรระหว่างสายเคเบิลโพรบเก่ากับแผงขั้วต่อ Proximitor ออก
ถอดชุดหัววัด/ปลอกทั้งหมดออกจากตัวเรือน
ติดตั้งชุดหัววัด/ปลอกใหม่ และเชื่อมต่อสายไฟภายในใหม่
ปรับระยะห่างของหัววัดและปิดผนึกตัวเรือนใหม่
เป็นขั้นตอนที่ซับซ้อนกว่าและควรทำอย่างระมัดระวัง โดยปฏิบัติตามคู่มือ เพื่อรักษาการปิดผนึกด้านสิ่งแวดล้อมและการสอบเทียบให้คงอยู่

ถาม: เราจำเป็นต้องติดตั้งอุปกรณ์นี้ในพื้นที่อันตรายโซน 2 หมายเลขชิ้นส่วนลงท้ายด้วย -00 เพื่อขออนุมัติ เราสามารถใช้งานได้หรือไม่ หากติดตั้งร่วมกับแผงกั้นนิรภัยที่เหมาะสมตามแบบที่กำหนด?

A: ไม่ใช่ครับ ตัวเลือก -00 (A=16) หมายความว่าเซ็นเซอร์ Proximitor ที่รวมอยู่ในตัวนั้นไม่มีใบรับรองสำหรับพื้นที่อันตรายที่จำเป็น แม้ว่าคุณจะใช้แผงกั้นความปลอดภัยภายนอกอย่างถูกต้อง อุปกรณ์ (Proximitor) ก็ขาดเครื่องหมายที่จำเป็น (เช่น Ex nA IIC Gc) สำหรับโซน 2 คุณต้องสั่งซื้อชุดประกอบที่มีตัวเลือกการอนุมัติหลายรายการสำหรับ Proximitor ซึ่งจะเป็นหมายเลขชิ้นส่วน 330881-28-00-205-00-02 (โดยที่ A=28)
