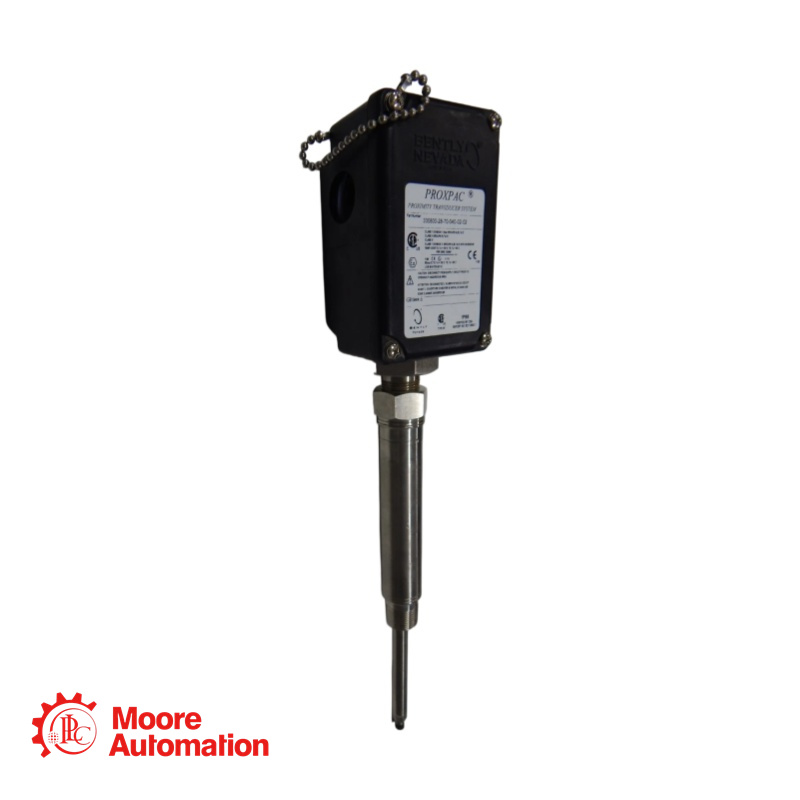

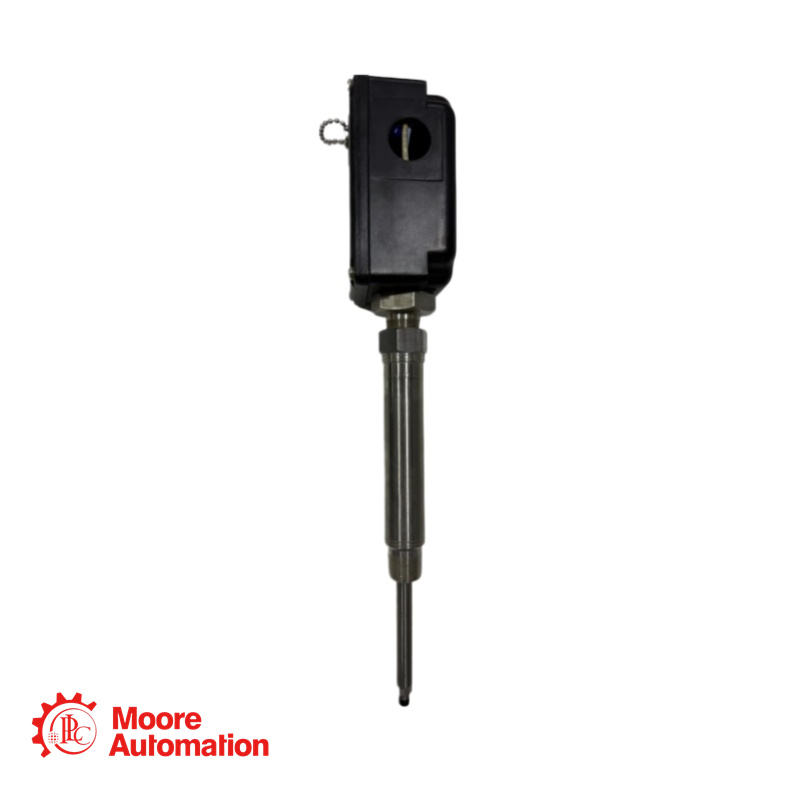

ชุดประกอบทรานสดิวเซอร์ตรวจจับระยะใกล้ Bently Nevada 330800-28-00-085-03-02

พารามิเตอร์

ข้อกำหนด

หมายเลขรุ่น

330800-28-00-085-03-02

ยี่ห้อ/รุ่น

เบนท์ลี่ เนวาดา พร็อกแพค เอ็กซ์แอล

ประเภทระบบ

ตัวเรือนแบบรวมพร้อมเซ็นเซอร์ Proximitor® รุ่น 3300 XL + หัววัดขนาด 8 มม. รุ่น 3300 XL

ประเภทโพรบ

หัววัด 3300 XL ขนาด 8 มม. พร้อม สายเคเบิลไตรแอกเชียลแบบยึดตายตัวยาว 1 เมตร

ช่วงเชิงเส้น

2 มม. (80 มิล)

ปัจจัยมาตราส่วนเพิ่มขึ้น (ISF)

7.87 V/mm (200 mV/mil) ±5%

การตั้งค่าช่องว่างที่แนะนำ

1.27 มม. (50 มิล)

แหล่งจ่ายไฟ

-17.5 Vdc ถึง -26 Vdc (โดยไม่มีตัวกั้น) / -23 Vdc ถึง -26 Vdc (โดยมีตัวกั้น)

ความยาวสูงสุดของการเดินสายไฟภาคสนาม

สายเคเบิลไตรแอกซ์หุ้มฉนวน 3 ตัวนำ (16–24 AWG) ยาว 305 เมตร (1,000 ฟุต)

ระดับความแข็งแรงของโครงสร้าง

ประเภท 4X, IP66 (BASEEFA T07/0709)

อุณหภูมิใช้งาน (ตัวเรือน)

-52°C ถึง +100°C (-62°F ถึง +212°F)

อุณหภูมิใช้งาน (ปลายหัววัด)

-52°C ถึง +177°C (-62°F ถึง +351°F)

การอนุมัติพื้นที่อันตราย

ATEX/IECEx: Ex ia IIC T4/T5 Ga; cNRTLus: Class I, Zone 0, Groups A, B, C, D

วัสดุสำหรับที่อยู่อาศัย

พลาสติกเทอร์โมพลาสติก PPS เสริมใยแก้ว ทนต่อรังสียูวี และมีเส้นใยนำไฟฟ้า

วัสดุตัวเรือนหัววัด

เหล็กกล้าไร้สนิม AISI 304

น้ำหนักรวมของระบบ

โดยทั่วไปหนัก 1.44 กก. (3.2 ปอนด์)

ข้อได้เปรียบหลักของ PROXPAC XL เมื่อเทียบกับระบบโพรบ 3300 XL ขนาด 5/8 มม. มาตรฐานคืออะไร?

PROXPAC XL ผสานรวมหัววัดและเซ็นเซอร์ Proximitor® ไว้ในตัวเรือนปิดสนิทเพียงชิ้นเดียว ทำให้ไม่จำเป็นต้องใช้สายต่อและกล่องติดตั้งเซ็นเซอร์แยกต่างหาก ส่งผลให้ระบบมีขนาดกะทัดรัด แข็งแรงทนทาน และมีจุดเชื่อมต่อน้อยลง ซึ่งช่วยเพิ่มความน่าเชื่อถือและทำให้การติดตั้งง่ายขึ้น โดยเฉพาะในพื้นที่ที่มีสภาพแวดล้อมรุนแรงหรืออันตราย

ช่วงเชิงเส้นที่มีประสิทธิภาพและตัวคูณมาตราส่วนสำหรับชุดประกอบนี้คืออะไร?

ระบบนี้ให้ช่วงเชิงเส้น 2 มม. (80 มิล) โดยเริ่มต้นประมาณโดยอยู่ห่างจากเป้าหมายเพียง 0.25 มม. (10 มิล) ค่าตัวประกอบมาตราส่วนเพิ่มขึ้นมาตรฐาน (ISF) คือ 7.87 V/mm (200 mV/mil) และมีข้อผิดพลาดในการเปลี่ยนทดแทนเพียง ±5% ตลอดช่วงทั้งหมด

รุ่น 330800-28-00-085-03-02 ได้รับการรับรองอะไรบ้าง?

ตัวเลือก “28” ในหมายเลขชิ้นส่วนบ่งชี้ว่าได้รับการรับรองหลายรายการ ซึ่งรวมถึง ATEX/IECEx สำหรับสภาพแวดล้อมก๊าซโซน 0, 1 และ 2 (Ex ia และ Ex nA) และ cNRTLus สำหรับคลาส I, II, III, ดิวิชั่น 1 และ 2 และโซน 0, 2 โปรดตรวจสอบใบรับรองเฉพาะสำหรับรายละเอียดการจำแนกอุณหภูมิ (T4/T5) และพารามิเตอร์ของเอนทิตีโดยละเอียดเสมอ

ระบบนี้สามารถใช้กับเพลาที่มีเส้นผ่านศูนย์กลางเล็กกว่า 50.8 มม. (2.0 นิ้ว) ได้หรือไม่?

สำหรับการวัดการสั่นสะเทือนในแนวรัศมีบนเพลาที่มีขนาดเล็กกว่า 76.2 มม. (3.0 นิ้ว) ค่าตัวคูณมาตราส่วนอาจเปลี่ยนแปลงได้ สำหรับเพลาที่มีเส้นผ่านศูนย์กลางเล็กกว่า 50.8 มม. (2.0 นิ้ว) การรบกวนระหว่างระบบทรานสดิวเซอร์ที่แยกจากกัน (ครอสทอล์ก) อาจเกิน 50 มิลลิโวลต์

ความยาวสายไฟสูงสุดที่อนุญาตระหว่างชุดประกอบนี้กับจอภาพคือเท่าใด

คุณสามารถใช้สายเคเบิลไตรแอกซ์แบบมีฉนวนหุ้ม 3 ตัวนำ (16-24 AWG) ยาวสูงสุด 305 เมตร (1,000 ฟุต) เชื่อมต่อระหว่างชุดประกอบ PROXPAC XL กับระบบตรวจสอบของคุณได้
