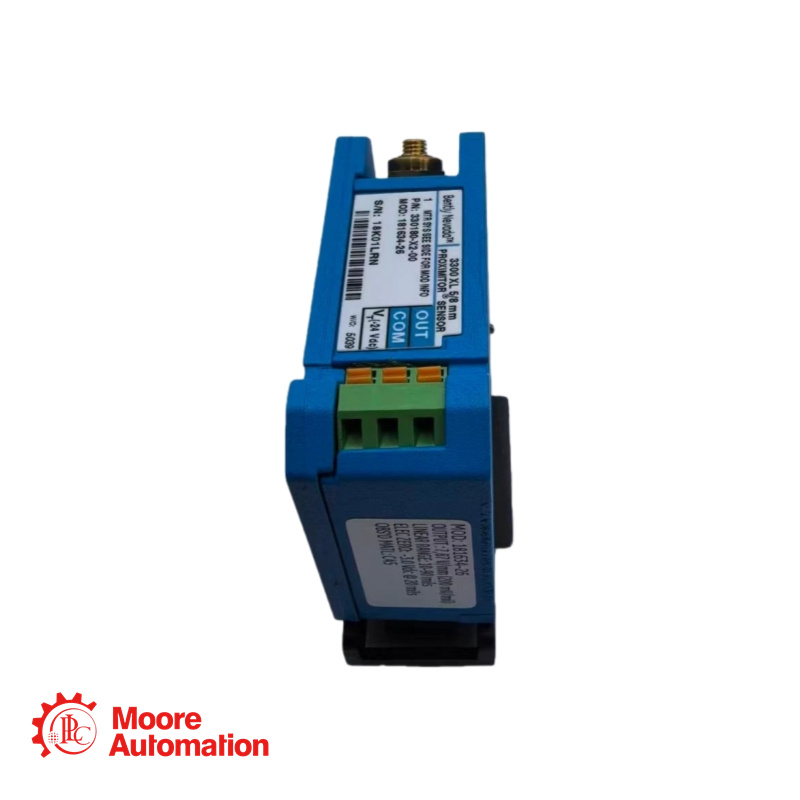

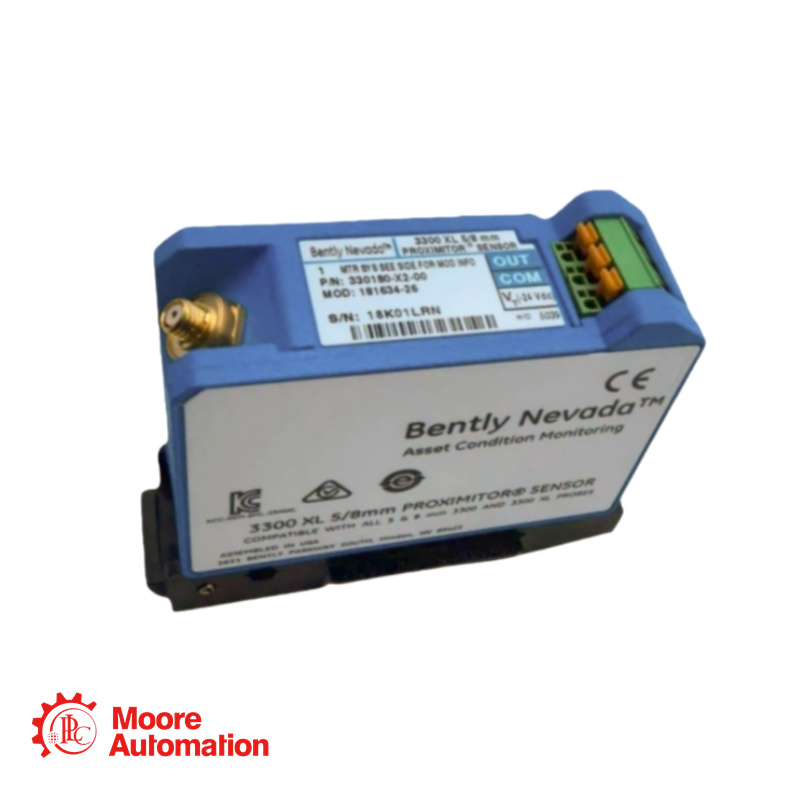

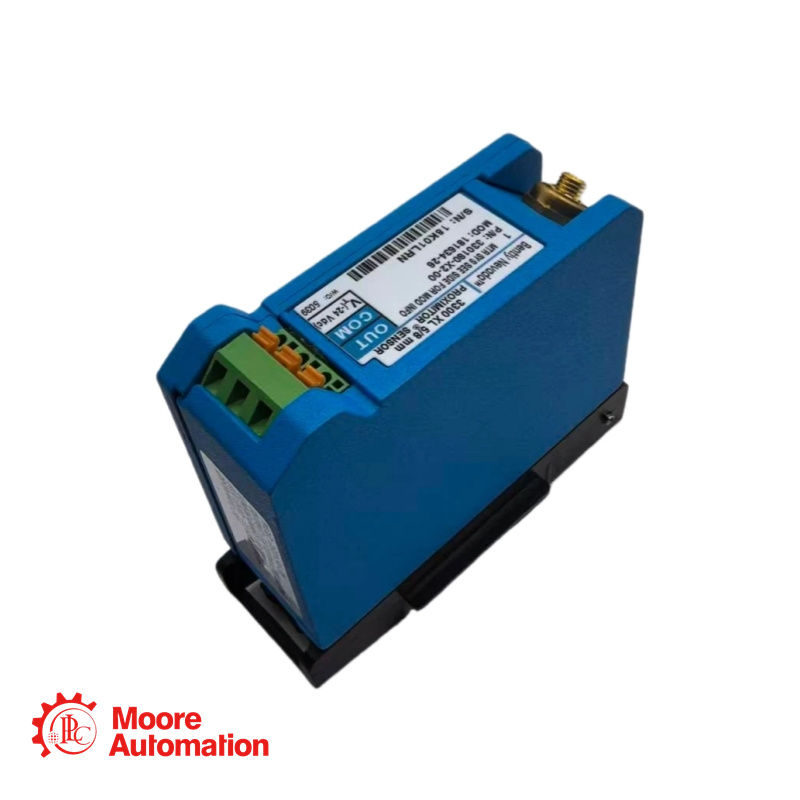

เซ็นเซอร์ตรวจจับระยะใกล้ Bently Nevada 330180-X2-00 MOD:181634-02

คำอธิบาย

ข้อกำหนด

เซ็นเซอร์ตรวจจับระยะใกล้ Bently Nevada 330180 มีการปรับปรุงหลายอย่างจากรุ่นก่อนหน้า ตัวบรรจุภัณฑ์ออกแบบมาให้ใช้งานได้กับราง DIN ที่มีความหนาแน่นสูง หรือจะติดตั้งแบบแผงทั่วไปก็ได้ โดยใช้ฐานยึด 4 รูแบบเดียวกับเซ็นเซอร์ตรวจจับระยะใกล้รุ่นเก่า ฐานยึดทั้งสองแบบมีการแยกทางไฟฟ้าและไม่จำเป็นต้องใช้แผ่นแยกเพิ่มเติม เซ็นเซอร์ตรวจจับระยะใกล้ 3300 XL มีความทนทานต่อการรบกวนคลื่นความถี่วิทยุสูง ทำให้สามารถติดตั้งในตัวเรือนไฟเบอร์กลาสได้โดยไม่ได้รับผลกระทบจากสัญญาณคลื่นความถี่วิทยุที่อยู่ใกล้เคียง ความทนทานต่อ RFI/EMI ที่ได้รับการปรับปรุงของเซ็นเซอร์ตรวจจับระยะใกล้ 3300 XL ผ่านการรับรองมาตรฐาน CE ของยุโรปโดยไม่จำเป็นต้องใช้ท่อร้อยสายหรือตัวเรือนโลหะพิเศษ ส่งผลให้ต้นทุนและความซับซ้อนในการติดตั้งลดลง

ความยาวและการกำหนดค่าการติดตั้งระยะเวลา: ความยาวของระบบ 1.0 เมตร (3.3 ฟุต) โดยไม่มีอุปกรณ์สำหรับติดตั้งให้ (ตัวเลือก X2)
การอนุมัติจากหน่วยงาน: ไม่จำเป็นต้องมีใบรับรองจากหน่วยงานใดโดยเฉพาะ (ตัวเลือก 00)
อินพุตไฟฟ้า: รองรับหัววัดแบบไม่สัมผัสขนาด 5 มม. รุ่น 3300 หรือ 8 มม. รุ่น 3300 XL จำนวน 1 ชุด และสายต่อขยาย
แหล่งจ่ายไฟ: ต้องการแรงดันไฟฟ้า -17.5 Vdc ถึง -26 Vdc เมื่อติดตั้งกับวงจรที่ไม่ก่อให้เกิดประกายไฟตามแบบร่าง 140979 โดยมีกระแสไฟสูงสุด 12 mA ทำงานได้ที่ -23 Vdc ถึง -26 Vdc เมื่อมีตัวกั้น การทำงานที่แรงดันไฟฟ้าสูงกว่า -23.5 Vdc อาจลดช่วงเชิงเส้นลง
ความไวต่อแรงดันไฟเลี้ยง: แรงดันไฟขาออกเปลี่ยนแปลงน้อยกว่า 2 มิลลิโวลต์ ต่อการเปลี่ยนแปลงแรงดันไฟขาเข้า 1 โวลต์
ความต้านทานขาออก: 50 โอห์ม
ช่วงอุณหภูมิ (ขณะใช้งาน): -52°C ถึง +100°C (-62°F ถึง +212°F)
ช่วงอุณหภูมิ (สำหรับการจัดเก็บ): -52°C ถึง +105°C (-62°F ถึง +221°F)
การตอบสนองความถี่: (0 ถึง 10 kHz), +0, -3 dB, รองรับการเดินสายภาคสนามได้ยาวสูงสุด 305 เมตร (1000 ฟุต)
