หัววัดแบบติดตั้งกลับด้าน Bently Nevada 330106-00-06-10-02-CN

จะขอใบเสนอราคาได้อย่างไร?

ติดต่อโดยตรงกับผู้จัดการของเรา: ฟริดา

อีเมล:sales5@mooreplc.com
โทรศัพท์/WhatsApp/WeChat:+86 15359408275

คำอธิบายโดยละเอียด

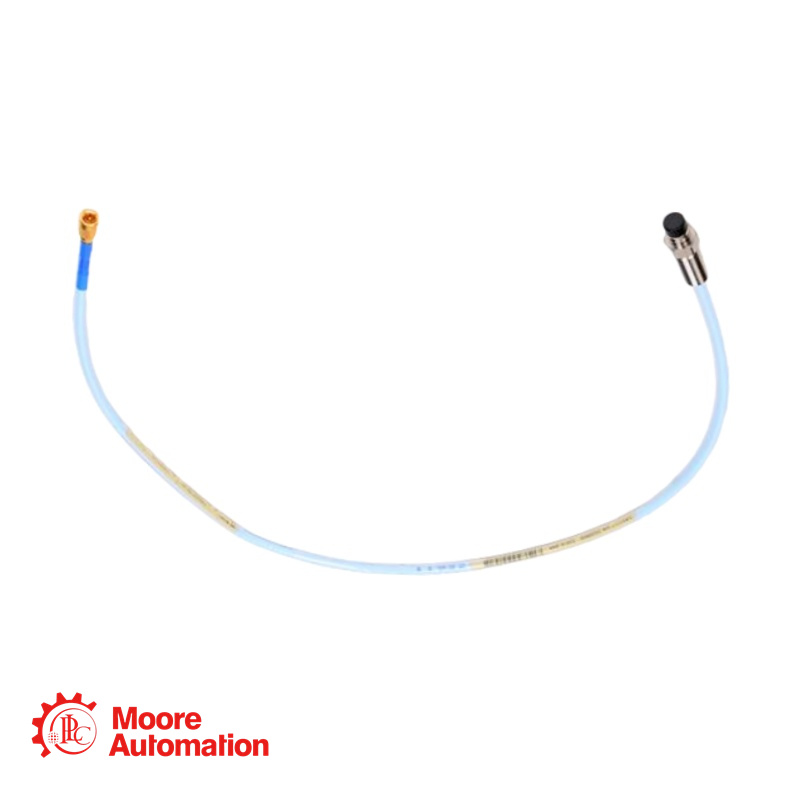

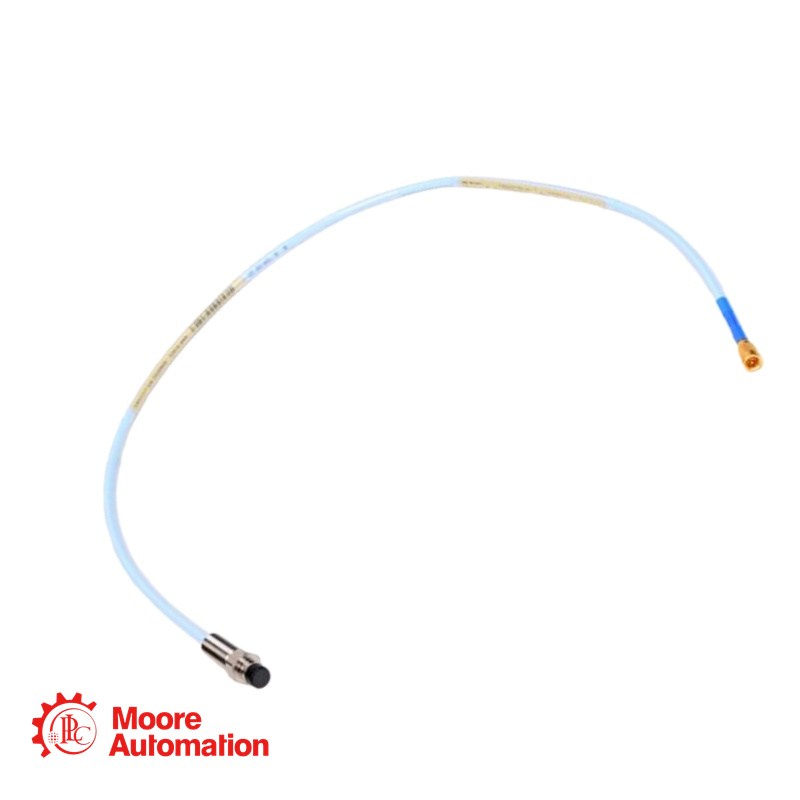

330106-00-06-10-02-CN เป็นหัววัดแบบติดตั้งกลับด้านขนาด 8 มม. รุ่น 3300 XL เกลียวเมตริก M10 x 1 ไม่มีเกราะหุ้ม (หัววัดแบบติดตั้งกลับด้านไม่สามารถหุ้มเกราะได้) ความยาวส่วนที่ไม่เป็นเกลียว 0 มม. ความยาวตัวเรือน 60 มม. ความยาวสายเคเบิลทั้งหมด 1.0 ม. มาพร้อมกับขั้วต่อ ClickLoc (สายเคเบิลมาตรฐาน) และได้รับการอนุมัติ/เครื่องหมายจากหน่วยงานเฉพาะของจีน (CN)

แบบอย่าง: 330106-00-06-10-02-CN
รุ่นพื้นฐาน: 330106 (หัววัดแบบติดตั้งกลับด้าน 3300 XL ขนาด 8 มม. เกลียว M10 x 1 – แบบติดตั้งกลับด้าน ไม่มีเกราะป้องกันสำหรับหัววัดแบบติดตั้งกลับด้าน)
AA = 00: ความยาวส่วนที่ไม่เป็นเกลียว = 0 มม. (ขั้นต่ำสำหรับโพรบแบบติดตั้งกลับด้าน)
BB = 06: ความยาวโดยรวมของตัวเรือน = 60 มม.
CC = 10: ความยาวสายเคเบิลทั้งหมดของหัววัด = 1.0 เมตร
DD = 02: ตัวเลือกตัวเชื่อมต่อ = ตัวเชื่อมต่อโคแอกเชียล ClickLoc ขนาดเล็ก
EE = CN: ตัวเลือกการอนุมัติจากหน่วยงาน "CN" – การรับรอง/เครื่องหมายเฉพาะของจีน

รูปแบบการติดตั้ง: ติดตั้งแบบกลับด้าน – ปลายโพรบยื่นออกมาจากด้านหลังของตัวเรือนแบบเกลียว
เกลียว: M10 x 1 มม.
เกราะป้องกัน: ไม่สามารถใช้ได้กับหัววัดแบบติดตั้งกลับด้าน
สายเคเบิล: ไตรแอกเซียล 75 โอห์ม หุ้มฉนวน FEP
ความยาวสายเคเบิล: 1.0 เมตร – สามารถใช้งานได้โดยตรงกับเซ็นเซอร์ Proximitor ขนาด 1 เมตร (ไม่ต้องใช้สายต่อ) หรือใช้ร่วมกับสายต่อสำหรับระบบขนาด 5 เมตร/9 เมตร
วัสดุปลายหัววัด: PPS
วัสดุตัวเรือน: สแตนเลสสตีล AISI 303/304
อุณหภูมิใช้งาน: มาตรฐาน: -52°C ถึง +177°C
ช่วงการเคลื่อนที่เชิงเส้น: 2.0 มม.
อัตราส่วนมาตราส่วน: 7.87 V/mm ±5% (สำหรับระบบ 1 เมตร หรือ 5 เมตร)
แรงบิดสูงสุดที่กำหนด: 22.6 นิวตันเมตร (200 นิ้ว-ปอนด์) สำหรับโพรบแบบติดตั้งกลับด้าน; แรงบิดที่แนะนำ: 7.5 นิวตันเมตร (66 นิ้ว-ปอนด์)

เกี่ยวกับระบบ

ระบบหัวแปลงสัญญาณระยะใกล้ 3300 XL ขนาด 8 มม. ประกอบด้วย:
หัววัดขนาด 8 มม. รุ่น 3300 XL จำนวน 1 อัน
สายต่อขยาย 3300 XL จำนวน 1 เส้น
เซ็นเซอร์ตรวจจับระยะใกล้ 3300 XL จำนวน 1 ตัว
ระบบนี้ให้แรงดันเอาต์พุตที่แปรผันโดยตรงกับระยะห่างระหว่างปลายหัววัดกับพื้นผิวตัวนำที่ต้องการวัด และสามารถวัดได้ทั้งค่าคงที่ (ตำแหน่ง) และค่าไดนามิก (การสั่นสะเทือน) การใช้งานหลักของระบบนี้คือการวัดการสั่นสะเทือนและตำแหน่งในเครื่องจักรที่มีแบริ่งฟิล์มของเหลว รวมถึงการอ้างอิง Keyphasor และการวัดความเร็ว
