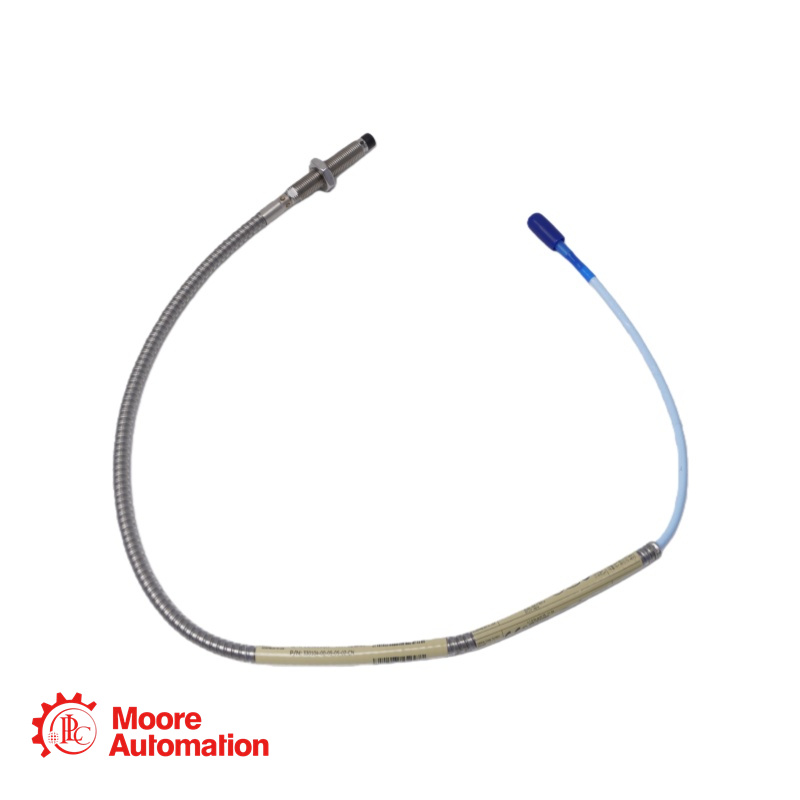

หัววัดระยะใกล้ Bently Nevada 330104-00-05-05-01-05 แบบเมตริก

ติดต่อเรา

ฝ่ายขาย:

โทรศัพท์/
WhatsApp:

Eอีเมล:

ที่อยู่:

ฟริดา

+86 15359408275

sales5@mooreplc.com

เขตซิหมิง, เซียะเหมิน, ฝูเจี้ยน, จีน

ข้อกำหนด

ประเภทสินค้า: หัววัดระยะใกล้ 3300 XL ขนาด 8 มม.
ชนิดเกลียว: เกลียวเมตริก M10 x 1
เกราะป้องกัน: มีครับ เป็นเกราะเหล็กกล้าไร้สนิม (AISI 302/304) หุ้มด้วย FEP ชั้นนอก
ประเภทเคส: แบบติดตั้งมาตรฐาน
ความยาวส่วนที่ไม่เป็นเกลียว (ตัวเลือก AA): 00 = 0 มม. (ต้องสั้นกว่าความยาวตัวเรือนอย่างน้อย 20 มม.)
ความยาวโดยรวมของตัวเรือน (ตัวเลือก BB): 05 = 50 มม.
ความยาวหัววัดทั้งหมด (ตัวเลือก CC): 05 = 0.5 เมตร (1.6 ฟุต) สายเคเบิลในตัว
ประเภทขั้วต่อและสายเคเบิล (ตัวเลือก DD): 01 = ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc พร้อมตัวป้องกันขั้วต่อที่ติดตั้งไว้ สายเคเบิลไตรแอกเชียลหุ้มฉนวน FEP มาตรฐาน
การอนุมัติจากหน่วยงาน (ตัวเลือก EE): 05 = การอนุมัติ CSA, ATEX และ IECEx สำหรับการใช้งานในพื้นที่อันตราย
เส้นผ่านศูนย์กลางปลายหัววัด: 8.0 มม. (0.31 นิ้ว)
วัสดุของปลายหัววัด: โพลีฟีนิลีนซัลไฟด์ (PPS)
วัสดุตัวเรือนหัววัด: สแตนเลสสตีล AISI 303 หรือ 304 (SST)
ข้อมูลจำเพาะของสายเคเบิล: ไตรแอกเซียล 75 โอห์ม หุ้มด้วยฟลูออโรเอทิลีนโพรพิลีน (FEP) อัตราอุณหภูมิมาตรฐาน (ไม่ใช่ ETR)
เกราะหุ้มสายเคเบิล: เหล็กกล้าไร้สนิม AISI 302 หรือ 304 แบบยืดหยุ่น หุ้มด้วย FEP ชั้นนอก
วัสดุตัวเชื่อมต่อ: ทองเหลืองชุบทอง หรือทองแดงเบริลเลียมชุบทอง ชนิด ClickLoc
ช่วงอุณหภูมิการทำงาน (มาตรฐาน): -52°C ถึง +177°C (-62°F ถึง +350°F)
ความแข็งแรงดึง (จากตัวเรือนหัววัดถึงสายเคเบิล): 330 นิวตัน (75 ปอนด์) สูงสุดตามพิกัด
ความต้านทานไฟฟ้า (R_PROBE) สำหรับสายเคเบิลยาว 0.5 เมตร: 7.45 ± 0.50 โอห์ม (จากตัวนำตรงกลางถึงตัวนำด้านนอก)
ความเข้ากันได้ของระบบ: สามารถใช้งานร่วมกันได้ทั้งทางไฟฟ้าและทางกายภาพกับส่วนประกอบระบบขนาด 5 มม. และ 8 มม. รุ่นอื่นๆ ที่ไม่ใช่ XL ซีรีส์ 3300 เป็นส่วนหนึ่งของระบบทรานสดิวเซอร์ตรวจจับระยะใกล้ 8 มม. รุ่น 3300 XL
ด้านแบนของประแจ: 8 มม. สำหรับเกลียว M10

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์

ถาม: เรามีหัววัดและสายเคเบิลขนาด 8 มม. รุ่น 3300 ที่ไม่ใช่ XL อยู่แล้ว เราสามารถใช้เซ็นเซอร์ Proximitor รุ่น 3300 XL ใหม่กับอุปกรณ์เหล่านั้นได้หรือไม่ โดยไม่ต้องปรับเทียบระบบใหม่หรือสูญเสียประสิทธิภาพการทำงาน?

A: ใช่ครับ ชิ้นส่วน 3300 XL สามารถใช้งานร่วมกับชิ้นส่วน 3300 ขนาด 5 มม. และ 8 มม. รุ่นที่ไม่ใช่ XL ได้อย่างสมบูรณ์ คุณสามารถเชื่อมต่อโพรบและสายต่อขยายที่มีอยู่แล้วเข้ากับเซ็นเซอร์ Proximitor 3300 XL ตัวใหม่ได้ อย่างไรก็ตาม โปรดทราบว่าการผสมชิ้นส่วน XL และไม่ใช่ XL จะจำกัดประสิทธิภาพโดยรวมของระบบให้เป็นไปตามข้อกำหนดของระบบ 3300 รุ่นเก่าที่ไม่ใช่ XL เท่านั้น เพื่อประสิทธิภาพสูงสุด (ตรงตามข้อกำหนด API 670 และใช้งานร่วมกันได้ดีกว่า) ขอแนะนำให้ใช้ระบบ 3300 XL แบบครบชุด

ถาม: แอปพลิเคชันของเราเกี่ยวข้องกับการวัดการสั่นสะเทือนในแนวรัศมีของกังหันไอน้ำ ตำแหน่งติดตั้งหัววัดค่อนข้างแคบ และหัววัดขนาด 8 มม. อาจไม่พอดี เราสามารถใช้หัววัดขนาด 5 มม. กับระบบ 3300 XL ขนาด 8 มม. ได้หรือไม่?

A: ใช่ คุณสามารถใช้โพรบขนาด 5 มม. รุ่น 3300 ร่วมกับเซ็นเซอร์ Proximity รุ่น 3300 XL ขนาด 8 มม. และสายเคเบิลได้ เนื่องจากเข้ากันได้ทางไฟฟ้า อย่างไรก็ตาม สิ่งสำคัญคือ โพรบขนาด 5 มม. ไม่ได้ลดระยะห่างด้านข้างที่ต้องการหรือระยะห่างระหว่างปลายโพรบเมื่อเทียบกับโพรบขนาด 8 มม. เพียงแต่มีขนาดเส้นผ่านศูนย์กลางของตัวโพรบเล็กกว่าเท่านั้น หากข้อจำกัดของคุณคือพื้นที่ในแนวรัศมี (มุมมองด้านข้าง) คุณควรพิจารณาระบบทรานสดิวเซอร์ Proximity รุ่น 3300 NSV (Narrow Side View)

ถาม: เราต้องการตรวจสอบตำแหน่งแรงขับ และจะติดตั้งหัววัดสองตัวไว้ใกล้กันมากในแนวแกน ระยะห่างขั้นต่ำระหว่างปลายหัววัดทั้งสองเพื่อหลีกเลี่ยงการรบกวนของสัญญาณ (cross-talk) คือเท่าใด?

A: สำหรับการวัดตำแหน่งตามแนวแกน คุณควรเว้นระยะห่างอย่างน้อย 40 มม. (1.6 นิ้ว) ระหว่างปลายของระบบทรานสดิวเซอร์สองระบบที่แยกจากกัน เพื่อจำกัดการรบกวนให้ไม่เกิน 50 มิลลิโวลต์ เมื่อแต่ละโพรบอยู่ตรงกลางช่วงเชิงเส้น สำหรับการวัดการสั่นสะเทือนตามแนวรัศมี ระยะห่างขั้นต่ำคือ 38 มม. (1.5 นิ้ว)
