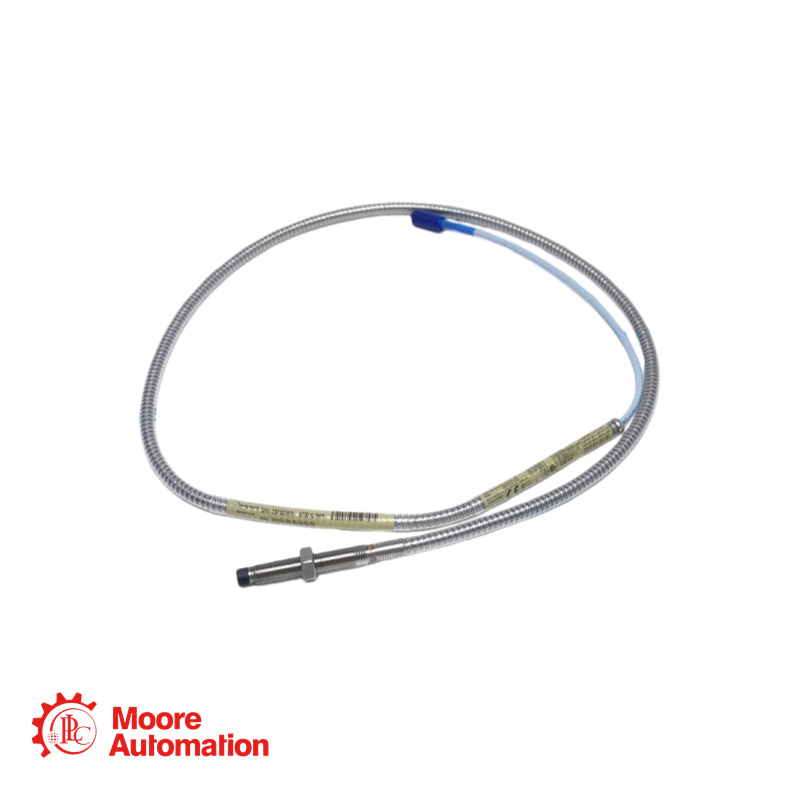

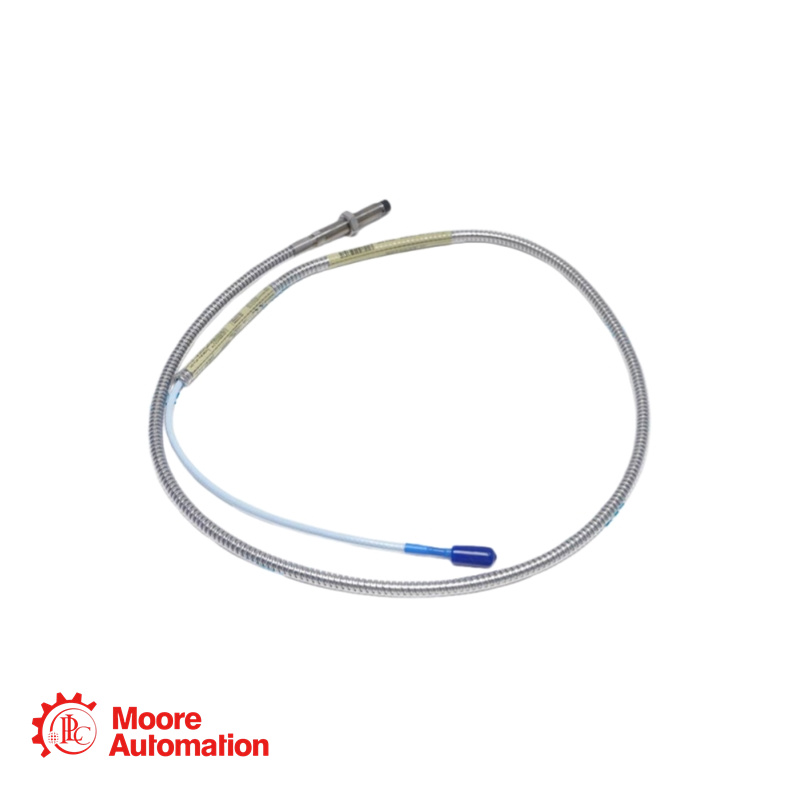

โพรบตรวจจับระยะใกล้ Bently Nevada 330102-60-96-10-02-CN

ติดต่อเรา

ฝ่ายขาย:

โทรศัพท์/
WhatsApp:

Eอีเมล:

ที่อยู่:

ฟริดา

+86 15359408275

sales5@mooreplc.com

เขตซิหมิง, เซียะเหมิน, ฝูเจี้ยน, จีน

ข้อกำหนด

หมายเลขชิ้นส่วนพื้นฐาน: 330102 (หัววัด 3300 XL ขนาด 8 มม. เกลียว 3/8-24 UNF พร้อมเกราะป้องกัน)
ความยาวแบบไม่เป็นเกลียว (ตัวเลือก AA): 60 = 6.0 นิ้ว
ความยาวโดยรวมของตัวเรือน (ตัวเลือก BB): 96 = 9.6 นิ้ว
ความยาวหัววัดทั้งหมด (ตัวเลือก CC): 10 = 1.0 เมตร (3.3 ฟุต)
ตัวเลือกขั้วต่อและประเภทสายเคเบิล (DD): 02 = ขั้วต่อ ClickLoc โคแอกเชียลขนาดเล็ก สายเคเบิลมาตรฐาน
ตัวเลือกการอนุมัติจากหน่วยงาน (EE): ถูกแทนที่ด้วยคำต่อท้ายภูมิภาค
คำต่อท้ายพิเศษ: -CN = การกำหนดค่าสำหรับตลาดจีน
เส้นผ่านศูนย์กลางปลายหัววัด: 8.0 มม. (0.31 นิ้ว)
เกลียวตัวเรือน: 3/8-24 UNF-2A
ด้านที่ใช้ประแจจับ: 5/16 นิ้ว (สำหรับใช้กับเครื่องมือติดตั้ง)
น็อตล็อคที่ให้มา: น็อตล็อคหกเหลี่ยมขนาด 9/16 นิ้ว

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์

Q2: หัววัดนี้มีความยาวตัวเรือนสูงสุด น้ำหนักและผลกระทบจากคานยื่นของตัวเรือนโลหะยาวนี้จะส่งผลต่อการวัดค่าการสั่นสะเทือนหรือไม่ โดยเฉพาะอย่างยิ่งหากติดตั้งในแนวนอน?

A: น้ำหนักคงที่ของตัวหัววัดเองไม่น่าจะส่งผลกระทบต่อการวัดการสั่นสะเทือนของเพลา เนื่องจากหัววัดถูกติดตั้งอย่างแน่นหนาและวัดการเคลื่อนที่สัมพัทธ์ระหว่างปลายหัววัดกับเป้าหมาย อย่างไรก็ตาม มีความเสี่ยงทางกลอยู่:
การสั่นพ้อง: ตัวเรือนที่ยาวและไม่มีส่วนรองรับ อาจมีคลื่นความถี่ธรรมชาติอยู่ในช่วงการทำงานของเครื่องจักร หากถูกกระตุ้น ตัวเรือนอาจสั่นอย่างอิสระ ทำให้เกิดเสียงรบกวนในสัญญาณ หรือแม้กระทั่งทำให้เกิดความล้าทางกลได้
ความเค้นบนเกลียวสำหรับยึด: ในการวางในแนวนอน น้ำหนักที่ยื่นออกมาจะสร้างแรงดัดคงที่บนเกลียวที่ยึดอยู่ ซึ่งอาจเป็นปัญหาได้เมื่อผ่านวงจรความร้อนและการใช้งานหลายรอบ
วิธีแก้ไข: ตรวจสอบให้แน่ใจว่าหัววัดได้รับการรองรับตลอดความยาวโดยปลอกยึดหรือแคลมป์เพิ่มเติม เพื่อลดส่วนที่ยื่นออกมาโดยไม่ได้รับการรองรับและหลีกเลี่ยงปัญหาการสั่นสะเทือน

ถาม: เราจำเป็นต้องใช้โพรบยาวนี้ในงานที่มีอุณหภูมิสูง (ประมาณ 160°C) ปลายโพรบจะร้อน แต่สายเคเบิลและขั้วต่อจะอยู่ในกล่องเชื่อมต่อที่เย็นกว่า มีข้อควรพิจารณาพิเศษใดบ้างเกี่ยวกับการขยายตัวทางความร้อนของตัวโลหะยาวนี้?

A: ใช่ครับ การขยายตัวเนื่องจากความร้อนเป็นปัจจัยสำคัญสำหรับโพรบที่มีความยาวมาก เหล็กกล้าไร้สนิมมีค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนประมาณ 17 ไมโครเมตรต่อเมตรต่อองศาเซลเซียส สำหรับปลอกยาว 9.6 นิ้ว (0.244 เมตร) การเพิ่มอุณหภูมิ 100 องศาเซลเซียสจะทำให้เกิดการขยายตัวประมาณ 0.41 มิลลิเมตร (0.016 นิ้ว)
ผลกระทบ: การขยายตัวนี้จะเปลี่ยนช่องว่างทางกายภาพระหว่างปลายหัววัดและเป้าหมาย เนื่องจากหัววัดถูกยึดไว้ที่ปลายเกลียว ปลายหัววัดจะยื่นเข้าไปในเครื่องมากขึ้นเมื่อร้อนขึ้น ทำให้ช่องว่างลดลง
การชดเชย: นี่คือการเปลี่ยนแปลงทางกายภาพที่เกิดขึ้นจริง ไม่ใช่ข้อผิดพลาดในการวัด แรงดันไฟฟ้าช่องว่างของระบบตรวจสอบของคุณจะสะท้อนการเปลี่ยนแปลงนี้อย่างถูกต้อง คุณต้องคำนึงถึงสิ่งนี้ในจุดตั้งค่าสัญญาณเตือนของคุณโดยการกำหนดค่าอ้างอิงช่องว่าง "ร้อน" และ "เย็น" อย่าตีความการเปลี่ยนแปลงทั้งหมดเป็นการเคลื่อนที่ของเพลา
