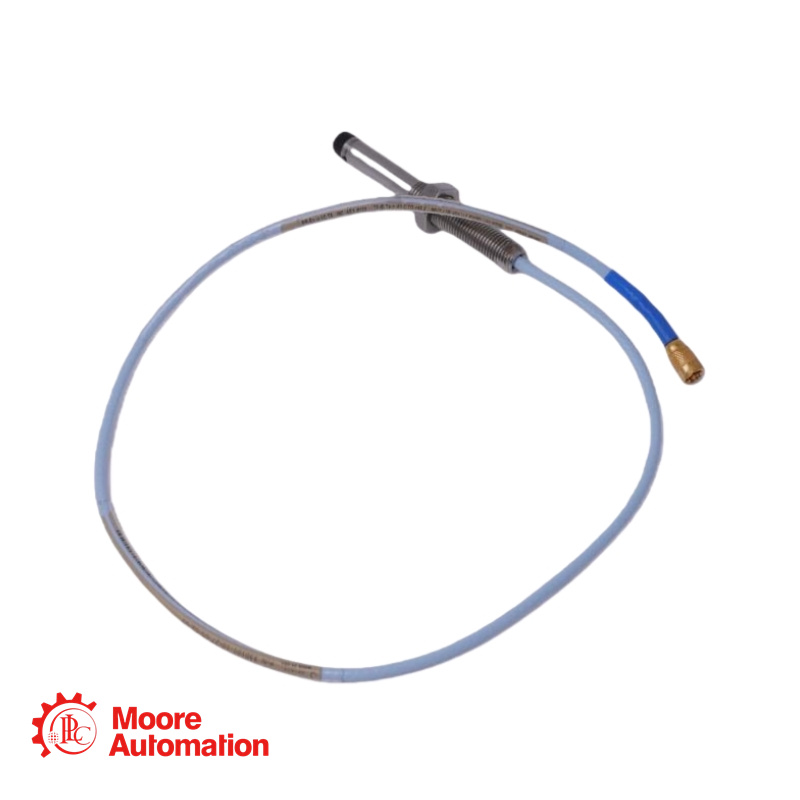

โพรบตรวจจับระยะใกล้ Bently Nevada 330102-20-55-10-02-CN

ติดต่อเรา

ฝ่ายขาย:

โทรศัพท์/
WhatsApp:

Eอีเมล:

ที่อยู่:

ฟริดา

+86 15359408275

sales5@mooreplc.com

เขตซิหมิง, เซียะเหมิน, ฝูเจี้ยน, จีน

ข้อกำหนด

หมายเลขชิ้นส่วนพื้นฐาน: 330102 (หัววัด 3300 XL ขนาด 8 มม. เกลียว 3/8-24 UNF พร้อมเกราะป้องกัน)
ความยาวส่วนที่ไม่มีเกลียว (ตัวเลือก AA): 20 = 2.0 นิ้ว
ความยาวโดยรวมของตัวเรือน (ตัวเลือก BB): 55 = 5.5 นิ้ว
ความยาวหัววัดทั้งหมด (ตัวเลือก CC): 10 = 1.0 เมตร (3.3 ฟุต)
ตัวเลือกขั้วต่อและประเภทสายเคเบิล (DD): 02 = ขั้วต่อ ClickLoc โคแอกเชียลขนาดเล็ก สายเคเบิลมาตรฐาน
ตัวเลือกการอนุมัติจากหน่วยงาน (EE): ถูกแทนที่ด้วยคำต่อท้ายระดับภูมิภาค
คำต่อท้ายพิเศษ: -CN = การกำหนดค่าสำหรับตลาดจีน
เส้นผ่านศูนย์กลางปลายหัววัด: 8.0 มม. (0.31 นิ้ว)
เกลียวตัวเรือน: 3/8-24 UNF-2A
ขนาดด้านสำหรับประแจ: 5/16 นิ้ว
น็อตล็อคที่ให้มา: น็อตล็อคหกเหลี่ยมขนาด 9/16 นิ้ว
ช่วงอุณหภูมิการทำงาน: -52°C ถึง +177°C (-62°F ถึง +350°F)
ค่าความต้านทานไฟฟ้า (R_PROBE) สำหรับสายเคเบิลยาว 1.0 เมตร: 7.59 ± 0.50 โอห์ม

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์

ถาม: เรากำลังเปลี่ยนหัววัดแบบมาตรฐานที่ไม่มีฉนวนหุ้มด้วยหัววัดแบบมีฉนวนหุ้ม (330102) ในบริเวณที่มีการสั่นสะเทือนสูงซึ่งสายเคเบิลเกิดการเสียดสี นอกจากฉนวนหุ้มแล้ว มีข้อแตกต่างหรือข้อควรระวังในการติดตั้งใดบ้างเมื่อเทียบกับหัววัดแบบมาตรฐาน?

A: ใช่ มีความแตกต่างที่สำคัญระหว่างยานสำรวจหุ้มเกราะกับยานสำรวจหุ้มเกราะ:
รัศมีโค้งงอขั้นต่ำ: สายเคเบิลหุ้มเกราะมีรัศมีโค้งงอขั้นต่ำที่ใหญ่กว่าสายเคเบิลมาตรฐาน ในเอกสารข้อมูลจำเพาะระบุรัศมีขั้นต่ำทั่วไปที่ 25.4 มม. (1.0 นิ้ว) แต่รัศมีขั้นต่ำที่แท้จริงของสายเคเบิลหุ้มเกราะนั้นใหญ่กว่าเนื่องจากมีเหล็กถักอยู่ภายใน การดัดงออย่างแรงเกินไปอาจทำให้เกราะบิดงอและทำให้สายเคเบิลภายในเสียหายได้ โปรดดูแบบร่างเฉพาะสำหรับรัศมีโค้งงอของสายเคเบิลหุ้มเกราะ
น้ำหนักและการรองรับ: สายเคเบิลหุ้มเกราะมีน้ำหนักมากกว่าอย่างเห็นได้ชัด (103 กรัม/เมตร เทียบกับ 34 กรัม/เมตร สำหรับสายมาตรฐาน) ตรวจสอบให้แน่ใจว่าสายเคเบิลได้รับการรองรับอย่างเหมาะสมตลอดแนว เพื่อหลีกเลี่ยงการวางน้ำหนักหรือแรงดึงมากเกินไปบนข้อต่อเกลียวของหัววัด
การจัดการขั้วต่อ: ฉนวนหุ้มสายไฟจะสิ้นสุดที่ปลอกโลหะใกล้กับขั้วต่อ อย่าใช้ปลอกโลหะนี้เป็นจุดดึง ให้ดึงที่ปลอกสายไฟด้านหลังจุดที่ฉนวนหุ้มสายไฟสิ้นสุดเสมอ
การต่อสายดิน: เกราะสแตนเลสมีความต่อเนื่องทางไฟฟ้ากับตัวเรือนโพรบและฉนวนสายเคเบิล ตรวจสอบให้แน่ใจว่าได้ต่อสายดินอย่างถูกต้องผ่านทาง Proximitor เพื่อหลีกเลี่ยงวงจรลูปกราวด์

ถาม: สำหรับระบบขนาด 5 เมตรที่ใช้หัววัดหุ้มฉนวนยาว 1.0 เมตรนี้ เราต้องใช้สายต่อขยายยาว 4.0 เมตร สายต่อขยายนั้นจำเป็นต้องหุ้มฉนวนด้วยหรือไม่ เพื่อรักษาความสมบูรณ์หรือประสิทธิภาพของระบบ?

A: ไม่จำเป็นครับ สายต่อพ่วงไม่จำเป็นต้องหุ้มฉนวนด้วยเหตุผลทางไฟฟ้าหรือประสิทธิภาพ คุณสามารถเชื่อมต่อหัววัดแบบหุ้มฉนวนนี้กับสายต่อพ่วงมาตรฐาน (ไม่หุ้มฉนวน) ได้ การเชื่อมต่อทางไฟฟ้าและประสิทธิภาพของระบบจะทำงานได้ดี ฉนวนหุ้มมีไว้เพื่อป้องกันสายหัววัดในบริเวณอันตราย (เช่น ภายในตัวเรือนแบริ่ง ใกล้ชิ้นส่วนที่เคลื่อนไหว) สายต่อพ่วงซึ่งมักจะเดินในท่อร้อยสายหรือรางสายเคเบิลที่มีการป้องกัน สามารถใช้สายมาตรฐานได้ คุณสามารถสั่งซื้อสายต่อพ่วงมาตรฐานขนาด 4.0 เมตร (เช่น 330130-040-02-00) อย่างไรก็ตาม หากการเดินสายทั้งหมดต้องการการป้องกันทางกล คุณสามารถสั่งซื้อสายต่อพ่วงแบบหุ้มฉนวน (เช่น 330130-040-01-00) ได้ แต่ไม่จำเป็นต่อการใช้งาน
