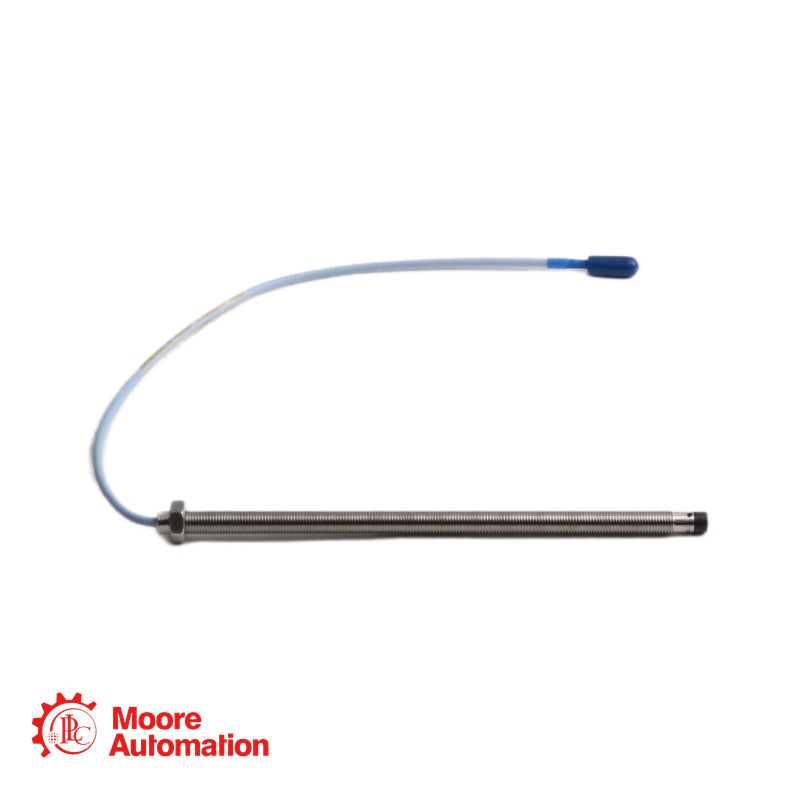

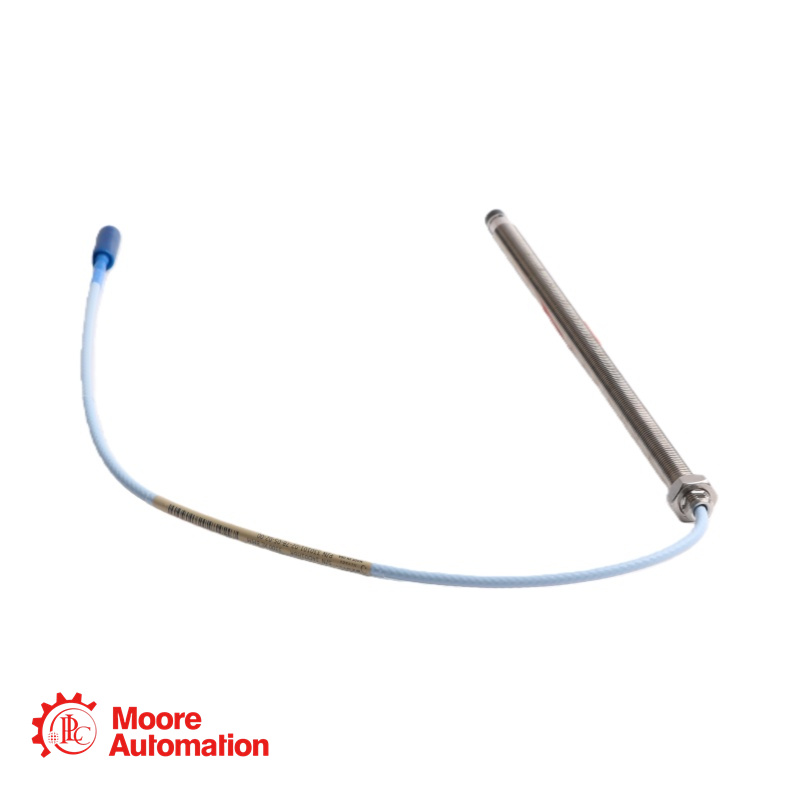

Bently Nevada 330101-02-12-10-02-00 โพรบตรวจจับระยะใกล้

ติดต่อเรา

ฝ่ายขาย:

โทรศัพท์/
WhatsApp:

Eอีเมล:

ที่อยู่:

ฟริดา

+86 15359408275

sales5@mooreplc.com

เขตซิหมิง, เซียะเหมิน, ฝูเจี้ยน, จีน

ข้อกำหนด

ประเภทสินค้า: หัววัดระยะใกล้ 3300 XL ขนาด 8 มม.
ชนิดเกลียว: เกลียว 3/8-24 UNF
เกราะ: ไม่มีเกราะ
ประเภทเคส: แบบติดตั้งมาตรฐาน
ความยาวส่วนที่ไม่มีเกลียว (ตัวเลือก AA): 02 = 0.2 นิ้ว
ความยาวโดยรวมของตัวเรือน (ตัวเลือก BB): 12 = 1.2 นิ้ว
ความยาวหัววัดทั้งหมด (ตัวเลือก CC): 10 = สายเคเบิลในตัวยาว 1.0 เมตร (3.3 ฟุต)
ประเภทขั้วต่อและสายเคเบิล (ตัวเลือก DD): 02 = ขั้วต่อ ClickLoc โคแอกเชียลขนาดเล็ก สายเคเบิลไตรแอกเชียลหุ้มฉนวน FEP มาตรฐาน ตัวป้องกันขั้วต่อไม่ได้ติดตั้งไว้ล่วงหน้า
การอนุมัติจากหน่วยงาน (ตัวเลือก EE): 00 = ไม่จำเป็น ไม่มีการอนุมัติ CSA, ATEX หรือ IECEx สำหรับพื้นที่อันตราย
เส้นผ่านศูนย์กลางปลายหัววัด: 8.0 มม. (0.31 นิ้ว)
วัสดุของปลายหัววัด: โพลีฟีนิลีนซัลไฟด์ (PPS)
วัสดุตัวเรือนหัววัด: สแตนเลสสตีล AISI 303 หรือ 304 (SST)
ข้อมูลจำเพาะของสายเคเบิล: ไตรแอกเซียล 75 โอห์ม หุ้มด้วยฟลูออโรเอทิลีนโพรพิลีน (FEP) อัตราอุณหภูมิมาตรฐาน (ไม่ใช่ ETR)
เกราะ: ไม่มี
วัสดุตัวเชื่อมต่อ: ทองเหลืองชุบทอง หรือทองแดงเบริลเลียมชุบทอง ชนิด ClickLoc
ช่วงอุณหภูมิการทำงาน (มาตรฐาน): -52°C ถึง +177°C (-62°F ถึง +350°F)
ความแข็งแรงดึง (จากตัวเรือนหัววัดถึงสายเคเบิล): 330 นิวตัน (75 ปอนด์) สูงสุดตามพิกัด
ค่าความต้านทานไฟฟ้า (R_PROBE) สำหรับสายเคเบิลยาว 1.0 เมตร: 7.59 ± 0.50 โอห์ม (จากตัวนำตรงกลางถึงตัวนำด้านนอก)
ด้านที่ใช้ประแจจับ: 5/16 นิ้ว (สำหรับเกลียว 3/8-24)
น็อตล็อคที่ให้มา: น็อตล็อคหกเหลี่ยมขนาด 9/16 นิ้ว

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์

ถาม: เรากำลังปรับปรุงระบบควบคุมกังหันเก่าที่ใช้เซ็นเซอร์รุ่นเก่าที่ไม่ใช่ XL 3300 มอนิเตอร์ใหม่ของเราต้องการระบบวินิจฉัยที่ได้รับการปรับปรุงของ Proximitor รุ่น 3300 XL เราสามารถเปลี่ยน Proximitor ตัวเก่าด้วย Proximitor รุ่น 3300 XL ตัวใหม่ได้เลยโดยไม่ต้องเปลี่ยนโพรบหรือสายเคเบิล และคาดหวังว่ามันจะทำงานได้อย่างสมบูรณ์กับมอนิเตอร์ใหม่หรือไม่?

A: ใช่ คุณสามารถเปลี่ยนเซ็นเซอร์ Proximitor ตัวเก่าด้วยรุ่น 3300 XL ได้โดยตรง เพราะทั้งสองรุ่นมีคุณสมบัติทางกายภาพและทางไฟฟ้าเหมือนกัน โดยใช้รูปแบบการติดตั้งแบบ 4 รูเหมือนกัน ระบบจะส่งสัญญาณที่ถูกต้องออกมา

Q:ระหว่างการหยุดซ่อมบำรุงครั้งล่าสุด เราพบน้ำมันอยู่ภายในปลอกสายเคเบิลต่อพ่วงใกล้กับขั้วต่อโพรบในระบบมาตรฐาน โพรบเองไม่ได้รั่วซึมจากโอริง เหตุการณ์นี้เกิดขึ้นได้อย่างไร และเราจะป้องกันได้อย่างไร?

A: ปรากฏการณ์นี้เรียกว่า "การเคลื่อนตัวของของเหลว" หรือ "การซึม" น้ำมันหล่อลื่นในกังหันหรือของเหลวในกระบวนการผลิตอื่นๆ สามารถไหลเข้าไปในช่องว่างระหว่างตัวนำและฉนวนของสายเคเบิลได้เป็นเวลานาน แม้ว่าจะไม่มีการรั่วไหลของแรงดันที่ซีลของหัววัดก็ตาม ซึ่งในที่สุดอาจไปถึงและทำให้เซ็นเซอร์ Proximitor เสียหายได้ การป้องกัน: สำหรับการใช้งานที่มีการสัมผัสกับน้ำมันอย่างมาก (เช่น ภายในตัวเรือนแบริ่ง) คุณต้องระบุตัวเลือกสายเคเบิล FluidLoc (เช่น รหัสตัวเลือก -11 หรือ -12) สำหรับทั้งหัววัดและสายเคเบิลต่อขยาย สายเคเบิล FluidLoc มีเจลพิเศษที่บรรจุอยู่ภายในซึ่งจะปิดกั้นทางเดินภายในเหล่านี้ ป้องกันการไหลของของเหลวผ่านสายเคเบิล

Q:ขั้นตอนการบำรุงรักษาของเรากำหนดให้เราต้องตรวจสอบเอาต์พุตของเซ็นเซอร์ Proximitor ในระหว่างการทำงานโดยไม่ต้องถอดสายไฟภาคสนาม เราจะทำเช่นนี้ได้อย่างปลอดภัยได้อย่างไรกับรุ่น 3300 XL?

A: ใช้ปลั๊กทดสอบ 3300 XL (หมายเลขชิ้นส่วน: 148722-01) ปลั๊กนี้มีสามขาที่เสียบเข้ากับรูขาสำหรับทดสอบบนแผงขั้วต่อของเซ็นเซอร์ Proximitor 3300 XL ได้โดยตรง สายไฟที่มีรหัสสีและปลั๊กแบบกล้วยที่ติดมาด้วย ช่วยให้คุณสามารถเชื่อมต่อมัลติมิเตอร์หรือเครื่องสอบเทียบแบบพกพาเพื่อวัดแรงดันเอาต์พุตดิบของเซ็นเซอร์ได้ (คำแนะนำ: วัดระหว่างปลั๊กแบบกล้วย "-OUT" และ "COM" สำหรับสัญญาณช่องว่าง -1 ถึง -17 Vdc) วิธีนี้ช่วยให้สามารถตรวจสอบประสิทธิภาพได้ในขณะที่เซ็นเซอร์ยังคงได้รับพลังงานและเชื่อมต่อกับจอภาพอยู่ เพื่อความปลอดภัยในการใช้งานและหลีกเลี่ยงการตัดการเชื่อมต่อโดยไม่จำเป็น
