ข้อกำหนด

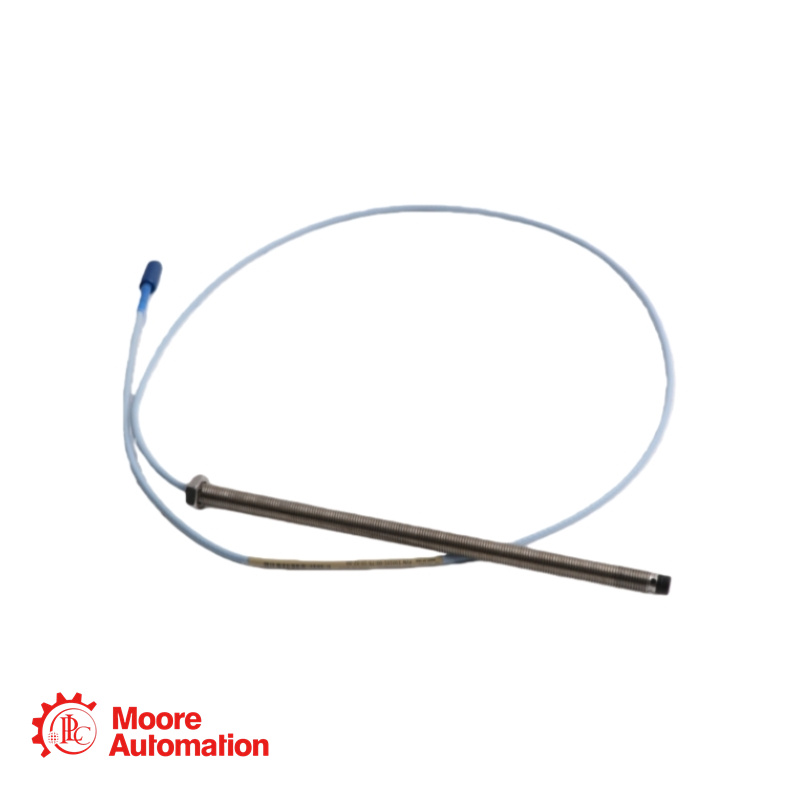

หมายเลขชิ้นส่วนพื้นฐาน: 330101 (หัววัด 3300 XL ขนาด 8 มม. เกลียว 3/8-24 UNF ไม่มีเกราะหุ้ม)
ความยาวที่ไม่เป็นเกลียว (ตัวเลือก AA): 00 = 0.0 นิ้ว
ความยาวโดยรวมของเคส (ตัวเลือก BB): 75 = รหัสไม่มาตรฐาน / รหัสไม่ถูกต้อง
ความยาวหัววัดทั้งหมด (ตัวเลือก CC): 20 = 2.0 เมตร (6.6 ฟุต)
ตัวเลือกขั้วต่อและประเภทสายเคเบิล (DD): 02 = ขั้วต่อ ClickLoc โคแอกเชียลขนาดเล็ก สายเคเบิลไตรแอกเชียลหุ้มฉนวน FEP มาตรฐาน
ตัวเลือกการอนุมัติจากหน่วยงาน (EE): ขาดหาย / ไม่เป็นไปตามมาตรฐาน รูปแบบหมายเลขชิ้นส่วนมาตรฐานกำหนดให้มีช่องตัวเลือกที่ห้า (EE) สำหรับการอนุมัติจากหน่วยงาน ซึ่งอาจเป็น 00 (ไม่จำเป็น) หรือ 05 (การอนุมัติ CSA, ATEX, IECEx)
คำต่อท้ายพิเศษ: -CN
เส้นผ่านศูนย์กลางปลายหัววัด: 8.0 มม. (0.31 นิ้ว)
วัสดุของปลายหัววัด: โพลีฟีนิลีนซัลไฟด์ (PPS)
วัสดุตัวเรือน: สแตนเลสสตีล AISI 303 หรือ 304 (SST)
เกลียวตัวเรือน: 3/8-24 UNF-2A
ขนาดด้านสำหรับประแจ: 5/16 นิ้ว
ข้อมูลจำเพาะของสายเคเบิล: ไตรแอกเซียล 75 โอห์ม หุ้มด้วยฟลูออโรเอทิลีนโพรพิลีน (FEP)
วัสดุของหัวต่อ: ทองเหลืองชุบทอง หรือทองแดงเบริลเลียมชุบทอง
ช่วงอุณหภูมิใช้งาน: -52°C ถึง +177°C (-62°F ถึง +350°F) การใช้งานที่อุณหภูมิต่ำกว่า -34°C (-29°F) อาจทำให้ซีลกันแรงดันภายในเสียหายได้
ค่าความต้านทานไฟฟ้า (R_PROBE) สำหรับสายเคเบิลยาว 2.0 เมตร: 7.88 ± 0.50 โอห์ม (จากตัวนำตรงกลางถึงตัวนำด้านนอก)
ความแข็งแรงดึง (จากตัวเรือนหัววัดถึงสายเคเบิล): 330 นิวตัน (75 ปอนด์) สูงสุดตามพิกัด

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์

ถาม: เรามีเครื่องจักรสำคัญเครื่องหนึ่งที่หัววัดการสั่นสะเทือนเสียหาย หมายเลขชิ้นส่วนของหัววัดเก่าคือ 330101-00-75-20-02-CN เรามีหัววัดสำรองในสต็อกที่มีหมายเลข 330101-00-07.5-20-02-00 ความแตกต่างเพียงอย่างเดียวคือรหัสความยาวของตัวเรือน ('75' เทียบกับ '07.5') และ '-CN' เทียบกับ '-00' เราสามารถใช้หัววัดสำรองเป็นชิ้นส่วนทดแทนโดยตรงได้หรือไม่ โดยไม่ต้องทำการปรับเทียบใหม่หรือแก้ไขซอฟต์แวร์ใดๆ?

A: สำหรับความยาวของตัวเรือน 75 นั้นเกือบจะแน่นอนว่าหมายถึง 7.5 นิ้ว ซึ่งตรงกับความหมายของ 07.5 อย่างชัดเจน ดังนั้น ขนาดทางกายภาพของตัวหัววัดจึงเหมือนกัน คำต่อท้าย -CN โดยทั่วไปเกี่ยวข้องกับเอกสารและการปฏิบัติตามข้อกำหนดในระดับภูมิภาค ไม่ใช่ข้อกำหนดทางกายภาพหรือทางไฟฟ้า ดังนั้น ใช่แล้ว ชิ้นส่วนอะไหล่ (330101-00-07.5-20-02-00) ควรใช้งานได้แทนชิ้นส่วนเดิมได้โดยตรงทั้งในด้านไฟฟ้าและกลไก ระบบไม่ควรต้องทำการปรับเทียบใหม่ เนื่องจากหัววัดทั้งสองมีขนาด 8 มม. ยาว 2.0 ม. และได้รับการปรับเทียบสำหรับเหล็ก AISI 4140 แล้ว อย่างไรก็ตาม ควรตรวจสอบการตั้งค่าช่องว่างหลังการติดตั้งเสมอ ปัญหาเดียวที่อาจเกิดขึ้นคือ หากขั้นตอนการบำรุงรักษาหรือการตรวจสอบของโรงงานของคุณกำหนดให้ต้องใช้ชิ้นส่วนที่มีเครื่องหมาย -CN เพื่อการตรวจสอบย้อนกลับในบางภูมิภาคอย่างเคร่งครัด

ถาม: ระหว่างการทดสอบการทำงาน ระบบตรวจสอบของเราแสดงค่าแรงดันไฟฟ้าลดลงอย่างกะทันหันและต่อเนื่องถึง -22 Vdc จากหัววัดการสั่นสะเทือนรุ่น 3300 XL (ค่าปกติควรอยู่ที่ประมาณ -9 Vdc) เครื่องจักรหยุดทำงานแล้ว เราตรวจสอบค่าแรงดันไฟฟ้าด้วยเครื่องมือแล้ว และพบว่าถูกต้อง สาเหตุที่เป็นไปได้มากที่สุดคืออะไร และเราจะแก้ไขปัญหาได้อย่างไร?

A: หากพบแรงดันไฟฟ้า -22 Vdc ที่คงที่ แสดงว่าหัววัดกำลังอ่านค่าระยะเป้าหมายที่ปลายสุดของช่วงการวัดที่เป็นลบ (~90 มิล) หรือเกิดวงจรเปิด สาเหตุที่เป็นไปได้และการตรวจสอบ:
ความเสียหายของปลายหัววัด: ตรวจสอบปลายหัววัด PPS ว่ามีร่องรอยความเสียหาย รอยแตก หรือการสึกหรอหรือไม่ ปลายหัววัดที่เสียหายจะรบกวนสนามกระแสไหลวน
สายเคเบิลหรือขั้วต่อชำรุด: ตรวจสอบว่าสายเคเบิลขาดหรือขั้วต่อ ClickLoc หลวม/ชำรุดหรือไม่ อาจยังมีเสียง "คลิก" อยู่แม้ว่าการเชื่อมต่อภายในจะมีปัญหา
เซ็นเซอร์ Proximitor เสีย: ลองสลับเซ็นเซอร์ Proximitor ที่มีปัญหา กับเซ็นเซอร์ Proximitor ของช่องสัญญาณข้างเคียง (รุ่นเดียวกัน) หากปัญหายังคงเกิดขึ้นกับเซ็นเซอร์ Proximitor ตัวนั้น แสดงว่าเซ็นเซอร์เสีย
สายลัดวงจร: แม้จะไม่พบบ่อยนัก แต่การลัดวงจรในสายเคเบิลแบบสามแกน (จากจุดศูนย์กลางไปยังฉนวน) อาจทำให้สัญญาณเอาต์พุตผิดปกติได้
ปัญหาเกี่ยวกับพื้นผิวเป้าหมาย: ตรวจสอบให้แน่ใจว่าบริเวณเป้าหมายสะอาด นำไฟฟ้าได้ และไม่ถูกเคลือบหรือสึกกร่อนจนไม่สามารถนำไฟฟ้าได้
ขั้นตอนแรก: ใช้ปลั๊กทดสอบ 3300 XL (148722-01) เสียบเข้ากับขาสำหรับทดสอบของเซ็นเซอร์ตรวจจับความใกล้เคียง (Proximitor) เพื่อดูค่าเอาต์พุตดิบโดยไม่ต้องต่อสายจริง หากค่าเอาต์พุตยังคงผิดปกติ แสดงว่าปัญหาอยู่ที่เซ็นเซอร์ตรวจจับความใกล้เคียงหรือหัววัด/สายเคเบิล ตรวจสอบด้วยสายตาแล้วลองสลับส่วนประกอบอย่างเป็นระบบ
