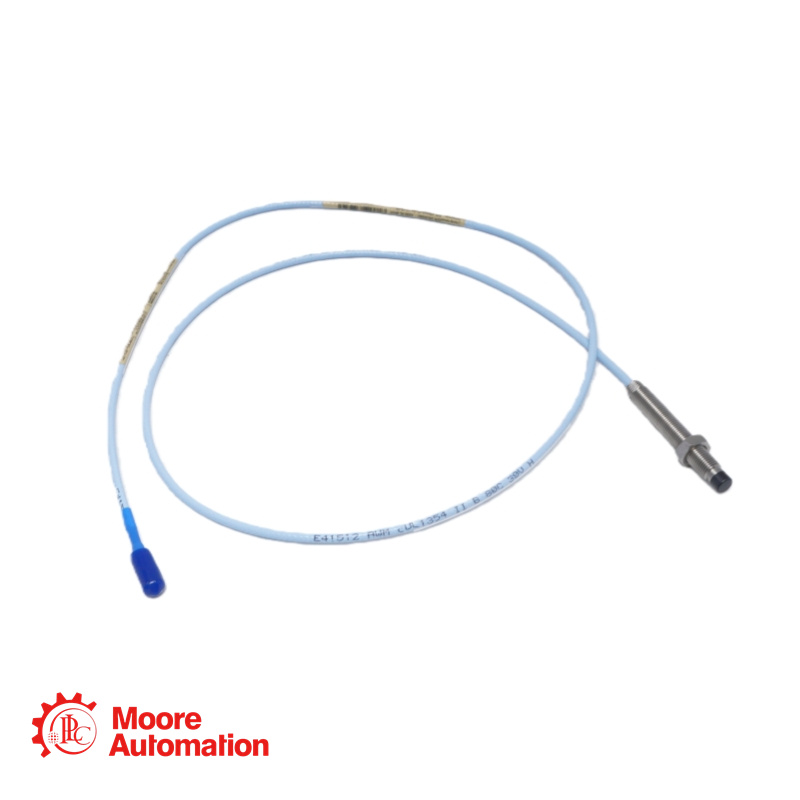

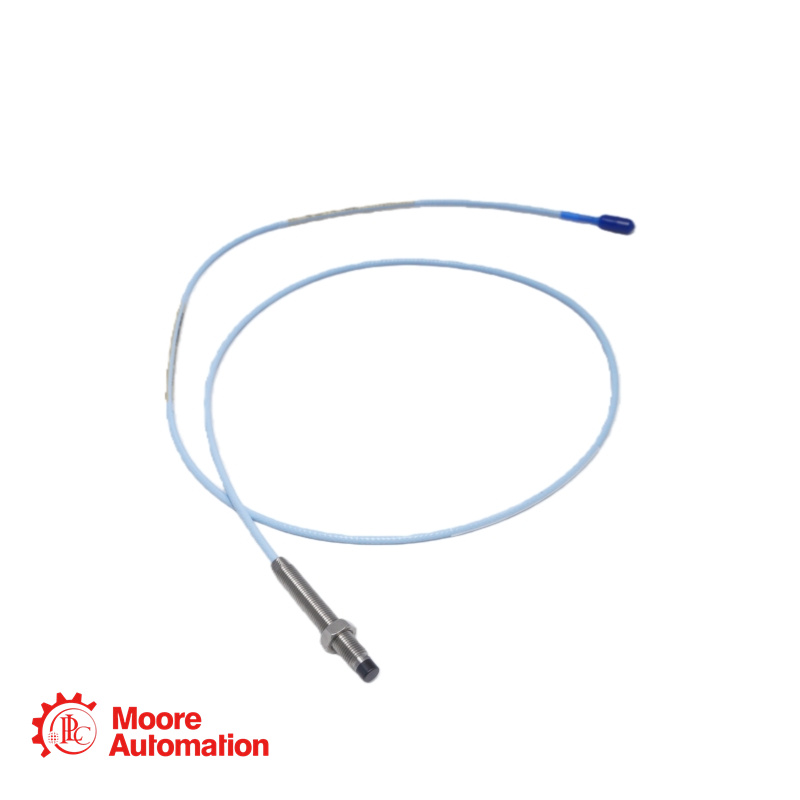

โพรบตรวจจับระยะใกล้ Bently Nevada 330101-00-72-20-02-CN

ติดต่อเรา

ฝ่ายขาย:

โทรศัพท์/
WhatsApp:

Eอีเมล:

ที่อยู่:

ฟริดา

+86 15359408275

sales5@mooreplc.com

เขตซิหมิง, เซียะเหมิน, ฝูเจี้ยน, จีน

ข้อกำหนด

หมายเลขชิ้นส่วนพื้นฐาน: 330101 (หัววัด 3300 XL ขนาด 8 มม. เกลียว 3/8-24 UNF ไม่มีเกราะหุ้ม)
ความยาวที่ไม่เป็นเกลียว (ตัวเลือก AA): 00 = 0.0 นิ้ว
ความยาวโดยรวมของตัวเรือน (ตัวเลือก BB): 72 = 7.2 นิ้ว
ความยาวหัววัดทั้งหมด (ตัวเลือก CC): 20 = 2.0 เมตร (6.6 ฟุต)
ตัวเลือกขั้วต่อและประเภทสายเคเบิล (DD): 02 = ขั้วต่อ ClickLoc แบบโคแอกเชียลขนาดเล็ก สายเคเบิลมาตรฐาน หัววัดมีขั้วต่อ ClickLoc ชุบทอง ไม่มีตัวป้องกันขั้วต่อติดตั้งมาให้ การติดตั้งขั้วต่อใช้แรงขันเพียงเล็กน้อยก็เพียงพอ และจะได้ยินเสียง "คลิก" เมื่อยึดแน่นสนิท
ตัวเลือกการอนุมัติจากหน่วยงาน (EE): ไม่เป็นไปตามมาตรฐาน / ไม่สามารถใช้ได้ต่อท้ายรหัส
คำต่อท้ายพิเศษ: -CN = การกำหนดค่าเฉพาะสำหรับประเทศจีน คำต่อท้ายนี้บ่งชี้ว่าโพรบนี้ได้รับการกำหนดค่าให้ตรงตามข้อกำหนดสำหรับตลาดจีน
เส้นผ่านศูนย์กลางปลายหัววัด: 8.0 มม. (0.31 นิ้ว)
วัสดุปลายหัววัด: โพลีฟีนิลีนซัลไฟด์ (PPS) ขึ้นรูปเพื่อความทนทานและป้องกันขดลวด
วัสดุตัวเรือน: สแตนเลสสตีล AISI 303 หรือ 304 (SST)
เกลียวตัวเรือน: 3/8-24 UNF-2A
ขนาดหน้าประแจ: 5/16 นิ้ว (สำหรับเครื่องมือติดตั้ง)
น็อตล็อคที่ให้มา: น็อตล็อคหกเหลี่ยมขนาด 9/16 นิ้ว (ขนาดมาตรฐานสำหรับหัววัดเกลียว 3/8-24)
ข้อมูลจำเพาะของสายเคเบิล: ไตรแอกเซียล 75 โอห์ม หุ้มด้วยฟลูออโรเอทิลีนโพรพิลีน (FEP) ทนอุณหภูมิมาตรฐาน
วัสดุของหัวต่อ: ทองเหลืองชุบทอง หรือทองแดงเบริลเลียมชุบทอง
ช่วงอุณหภูมิใช้งาน: -52°C ถึง +177°C (-62°F ถึง +350°F) หมายเหตุ: การใช้งานที่อุณหภูมิต่ำกว่า -34°C (-29°F) อาจทำให้ซีลแรงดัน Viton® ภายในเสียหายก่อนกำหนด
ค่าความต้านทานไฟฟ้า (R_PROBE) สำหรับสายเคเบิลยาว 2.0 เมตร: 7.88 ± 0.50 โอห์ม (วัดจากตัวนำตรงกลางไปยังตัวนำด้านนอก)

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์

ถาม: เราติดตั้งโพรบ 3300 XL ตัวใหม่และตั้งระยะห่างของโพรบตามที่แนะนำคือ -9 Vdc (50 mils) หลังจากเปิดเครื่อง แรงดันไฟฟ้ากระแสตรงของโพรบเปลี่ยนไปเป็น -7 Vdc อุณหภูมิของเครื่องเพิ่มขึ้นตามปกติ นี่คือความผิดปกติของโพรบหรือไม่?

A: ไม่จำเป็นเสมอไป นี่อาจเป็นผลกระทบจากความร้อนตามปกติ สัญญาณเอาต์พุตของโพรบมีความไวต่ออุณหภูมิของทั้งปลายโพรบและวัสดุเป้าหมาย เมื่อเครื่องร้อนขึ้น แกน (เป้าหมาย) จะขยายตัว ขยับเข้าใกล้โพรบมากขึ้นเล็กน้อย ทำให้แรงดันไฟฟ้าในช่องว่างลดลง (เช่น จาก -9 Vdc เป็น -7 Vdc) นี่คือการเปลี่ยนแปลงตำแหน่ง ไม่ใช่การคลาดเคลื่อนของการสอบเทียบ สิ่งสำคัญคือสัญญาณ AC ของการสั่นสะเทือนควรคงที่ ตรวจสอบแรงดันไฟฟ้าในช่องว่างจนกว่าเครื่องจะถึงอุณหภูมิการทำงานที่คงที่ นั่นจะเป็นตำแหน่งอ้างอิง "เย็น" เทียบกับ "ร้อน" ใหม่ของคุณสำหรับการตั้งค่าสัญญาณเตือน ความล้มเหลวของโพรบที่แท้จริงมักแสดงออกมาเป็นสัญญาณรบกวน สัญญาณหายไปโดยสมบูรณ์ หรือแรงดันไฟฟ้าในช่องว่างที่ไม่สัมพันธ์กับการเปลี่ยนแปลงทางกายภาพ

ถาม: เราสามารถใช้โพรบขนาด 2.0 เมตร (330101-00-72-20-02-CN) นี้แทนโพรบขนาด 2.0 เมตรแบบเก่าที่ไม่ใช่รุ่น XL (เช่น 330101 จากรุ่นก่อน XL) ที่เสียได้โดยตรง โดยไม่ต้องเปลี่ยนสายต่อหรือตัวตรวจจับระยะใกล้หรือไม่?

A: ใช่ คุณสามารถเปลี่ยนได้โดยตรง หัววัด 3300 XL สามารถใช้งานร่วมกับส่วนประกอบระบบที่ไม่ใช่ XL ได้อย่างสมบูรณ์ คุณสามารถคลายเกลียวหัววัดเก่าออกจากฐานยึดและเชื่อมต่อหัววัด 3300 XL ตัวใหม่เข้ากับสายต่อขยายที่มีอยู่โดยใช้ขั้วต่อ ClickLoc (ขันให้แน่นด้วยมือ) อย่างไรก็ตาม โปรดทราบข้อจำกัดด้านประสิทธิภาพ: เมื่อคุณใช้หัววัด XL ร่วมกับสายเคเบิลที่ไม่ใช่ XL และ/หรือ Proximitor ที่ไม่ใช่ XL ประสิทธิภาพโดยรวมของระบบจะถูกจำกัดตามข้อกำหนดของระบบ 3300 รุ่นเก่าที่ไม่ใช่ XL
