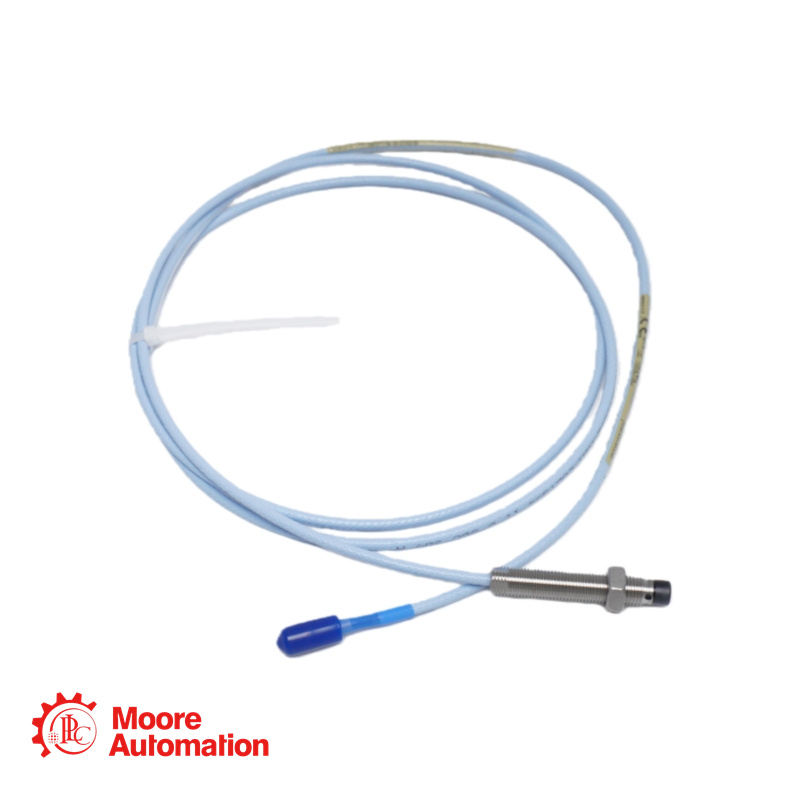

โพรบตรวจจับระยะใกล้ Bently Nevada 330101-00-67-20-02-CN

ติดต่อเรา

ฝ่ายขาย:

โทรศัพท์/
WhatsApp:

Eอีเมล:

ที่อยู่:

ฟริดา

+86 15359408275

sales5@mooreplc.com

เขตซิหมิง, เซียะเหมิน, ฝูเจี้ยน, จีน

ข้อกำหนด

ความยาวที่ไม่เป็นเกลียว (ตัวเลือก AA): 00 = 0.0 นิ้ว
ความยาวโดยรวมของตัวเรือน (ตัวเลือก BB): 67 = 6.7 นิ้ว
ความยาวหัววัดทั้งหมด (ตัวเลือก CC): 20 = 2.0 เมตร (6.6 ฟุต)
ตัวเลือกขั้วต่อและประเภทสายเคเบิล (DD): 02 = ขั้วต่อ ClickLoc โคแอกเชียลขนาดเล็ก สายเคเบิลมาตรฐาน
ตัวเลือกการอนุมัติจากหน่วยงาน (EE): ถูกแทนที่ด้วยคำต่อท้ายเฉพาะภูมิภาค
คำต่อท้ายพิเศษ: -CN = การกำหนดค่าสำหรับตลาดจีน
เส้นผ่านศูนย์กลางปลายหัววัด: 8.0 มม. (0.31 นิ้ว)
ขนาดด้านสำหรับประแจ: 5/16 นิ้ว
น็อตล็อคที่ให้มา: น็อตล็อคหกเหลี่ยมขนาด 9/16 นิ้ว
ช่วงอุณหภูมิการทำงาน: -52°C ถึง +177°C (-62°F ถึง +350°F)
ค่าความต้านทานไฟฟ้า (R_PROBE) สำหรับสายเคเบิลยาว 2.0 เมตร: 7.88 ± 0.50 โอห์ม (วัดจากตัวนำตรงกลางไปยังตัวนำด้านนอก)
ความแข็งแรงดึง (จากตัวเรือนหัววัดถึงสายเคเบิล): แรงดึงสูงสุดที่กำหนดคือ 330 นิวตัน (75 ปอนด์)

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์

ถาม: เรามีพื้นที่ติดตั้งที่ค่อนข้างจำกัด ซึ่งจำเป็นต้องติดตั้งหัววัดขนาด 8 มม. สองตัวเพื่อวัดตำแหน่งตามแนวแกน (แรงผลัก) ปลายหัววัดจะห่างกันประมาณ 35 มม. ซึ่งน้อยกว่าระยะที่แนะนำ 40 มม. จะเกิดปัญหาอะไรขึ้นบ้าง และปัญหาจะรุนแรงแค่ไหน?

A: การติดตั้งหัววัดให้ใกล้กันเกินกว่าระยะ 40 มม. ที่แนะนำสำหรับการวัดตามแนวแกน จะทำให้เกิดการรบกวนทางไฟฟ้าเพิ่มขึ้นระหว่างระบบทรานสดิวเซอร์อิสระทั้งสองระบบ ค่าจำกัดการรบกวน 50 มิลลิโวลต์ที่ระบุไว้เป็นเพียงแนวทางภายใต้ระยะห่างที่เหมาะสม ที่ระยะ 35 มม. การรบกวนอาจสูงขึ้น (เช่น 75-100 มิลลิโวลต์ หรือมากกว่านั้น)

ถาม: โพรบนี้มีตัวเรือนขนาด 6.7 นิ้ว เราต้องการติดตั้งลงในฐานยึดที่มีความลึกของเกลียวอยู่ที่ 0.7 นิ้ว ข้อมูลจำเพาะระบุว่าเกลียวขนาด 3/8-24 สามารถยึดได้สูงสุด 0.563 นิ้ว หากเรายึดเกลียวเพียง 0.7 นิ้ว จะมีความเสี่ยงอะไรบ้าง?

A: การขันเข้าไปที่ระยะ 0.7 นิ้วนั้นเกินกว่าระยะสูงสุดที่กำหนดไว้ที่ 0.563 นิ้ว และก่อให้เกิดความเสี่ยงอย่างมาก ระยะการขันสูงสุดถูกกำหนดไว้ที่ 1.5 เท่าของเส้นผ่านศูนย์กลางเกลียวปกติ เพื่อป้องกันการติดขัด การขันเกินกว่าระยะนี้อาจก่อให้เกิดปัญหาดังต่อไปนี้:
สาเหตุของการติดขัด/การเสียดสี: หัววัดอาจติดอยู่ในเกลียว ทำให้ไม่สามารถถอดออกได้โดยไม่ทำให้หัววัดหรือฐานยึดเสียหาย
อย่าทำให้ตัวเรือนหัววัดเสียรูปทรง: การใช้งานที่มากเกินไปอาจทำให้เกิดแรงด้านข้าง ซึ่งอาจทำให้ขดลวดภายในผิดตำแหน่งได้
ซีลกันแรงดันเสียหาย: ซีลโอริง Viton ภายในอาจถูกอัดแน่นเกินไปหรือฉีกขาดได้
การรับประกันเป็นโมฆะ: Bently Nevada ระบุไว้อย่างชัดเจนว่าหัววัดจะไม่ได้รับการเปลี่ยนภายใต้การรับประกันเนื่องจากความเสียหายจากการขันเกลียวแน่นเกินไป
วิธีแก้ปัญหา: คุณต้องทำการกลึงส่วนยึดเพื่อลดความลึกของเกลียวให้เหลือ ≤ 0.563 นิ้ว หรือใช้แผ่นรอง/แผ่นชิมด้านหลังน็อตล็อกของหัววัดเพื่อจำกัดระยะการขันเข้าไป
