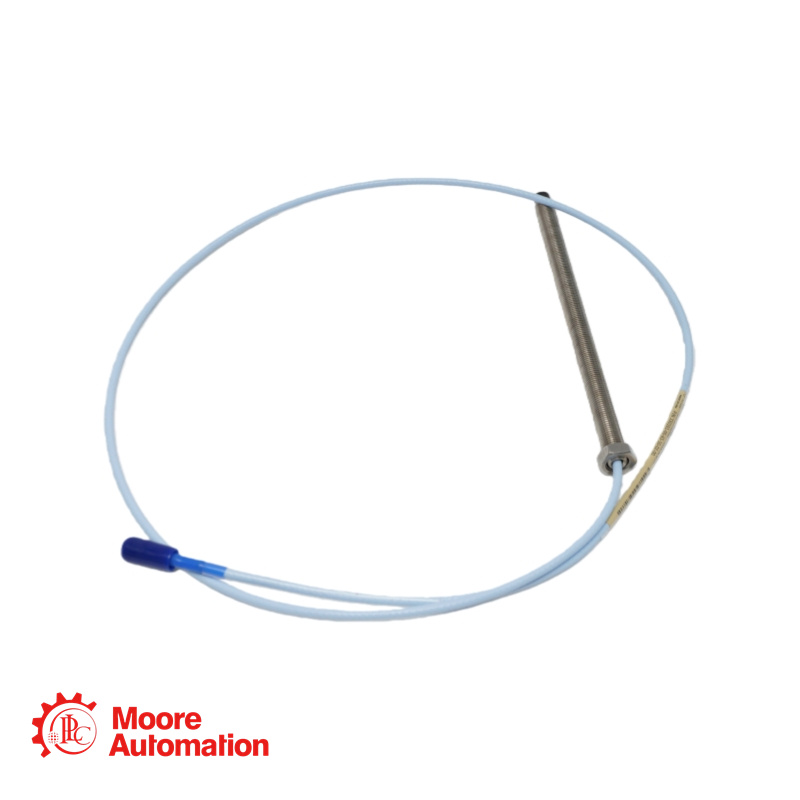

Bently Nevada 330101-00-61-15-02-CN Proximity Probe

ติดต่อเรา

ฝ่ายขาย:

โทรศัพท์/
WhatsApp:

Eอีเมล:

ที่อยู่:

ฟริดา

+86 15359408275

sales5@mooreplc.com

เขตซิหมิง, เซียะเหมิน, ฝูเจี้ยน, จีน

ข้อกำหนด

หมายเลขชิ้นส่วนพื้นฐาน: 330101 (หัววัด 3300 XL ขนาด 8 มม. เกลียว 3/8-24 UNF ไม่มีเกราะหุ้ม)
ความยาวที่ไม่เป็นเกลียว (ตัวเลือก AA): 00 = 0.0 นิ้ว
ความยาวโดยรวมของตัวเรือน (ตัวเลือก BB): 61 = 6.1 นิ้ว
ความยาวหัววัดทั้งหมด (ตัวเลือก CC): 15 = 1.5 เมตร (4.9 ฟุต)
ตัวเลือกขั้วต่อและประเภทสายเคเบิล (DD): 02 = ขั้วต่อ ClickLoc โคแอกเชียลขนาดเล็ก สายเคเบิลมาตรฐาน
ตัวเลือกการอนุมัติจากหน่วยงาน (EE): ถูกแทนที่ด้วยคำต่อท้ายภูมิภาค
คำต่อท้ายพิเศษ: -CN = การกำหนดค่าสำหรับตลาดจีน
เส้นผ่านศูนย์กลางปลายหัววัด: 8.0 มม. (0.31 นิ้ว)
เกลียวตัวเรือน: 3/8-24 UNF-2A
ด้านที่ใช้ประแจจับ: 5/16 นิ้ว (สำหรับใช้กับเครื่องมือติดตั้ง)
น็อตล็อคที่ให้มา: น็อตล็อคหกเหลี่ยมขนาด 9/16 นิ้ว
ช่วงอุณหภูมิการทำงาน: -52°C ถึง +177°C (-62°F ถึง +350°F)
ค่าความต้านทานไฟฟ้า (R_PROBE) สำหรับสายเคเบิลยาว 1.5 เมตร: 7.73 ± 0.50 โอห์ม
ความแข็งแรงดึง (จากตัวเรือนหัววัดถึงสายเคเบิล): แรงดึงสูงสุดที่กำหนดคือ 330 นิวตัน (75 ปอนด์)

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์

ถาม: เราติดตั้งโพรบนี้และได้ค่าช่องว่างที่สมบูรณ์แบบที่ -9.00 Vdc อย่างไรก็ตาม เมื่อเราหมุนเพลาอย่างช้าๆ ด้วยมือ แรงดันไฟฟ้าของช่องว่างจะผันผวนไป ±0.5 Vdc แม้ว่าช่องว่างทางกายภาพจะคงที่ก็ตาม นี่บ่งชี้ถึงอะไร?

A: นี่แสดงว่าเพลาของคุณมีค่าความคลาดเคลื่อนทางไฟฟ้า (Electrical Runout หรือ ERO) สูง ค่าความคลาดเคลื่อนทางไฟฟ้าคือความแปรผันของคุณสมบัติทางไฟฟ้าของพื้นผิวเพลาขณะหมุน ซึ่งเกิดจากสาเหตุต่างๆ ดังนี้:
การเปลี่ยนแปลงเฉพาะจุดในวัสดุ (เช่น จากการเชื่อมหรือการอบชุบด้วยความร้อน)
ความแตกต่างของความแข็ง
การเคลือบผิวหรือการปนเปื้อนเป็นหย่อมๆ
การเปลี่ยนแปลงของค่าสภาพซึมผ่านของแม่เหล็ก
อุปกรณ์ตรวจวัดจะตีความการเปลี่ยนแปลงของคุณสมบัติเหล่านี้ว่าเป็นการเปลี่ยนแปลงของระยะทาง

ถาม: เรากำลังสร้างระบบโดยใช้เซ็นเซอร์ตรวจจับระยะใกล้ (Proximitor) ขนาด 5 เมตร โดยใช้โพรบขนาด 1.5 เมตร เราจึงต้องการสายต่อขยายขนาด 3.5 เมตร หากเรามีสายต่อขยายขนาด 5.0 เมตรอยู่ในสต็อก เราสามารถม้วนสายส่วนเกิน 1.5 เมตรไว้ใกล้กับเซ็นเซอร์ตรวจจับระยะใกล้ได้โดยไม่กระทบต่อสัญญาณหรือไม่?

A: ไม่แนะนำให้ใช้สายเคเบิลที่มีความยาวแตกต่างกัน การชดเชยภายในของ Proximitor ถูกออกแบบมาสำหรับค่าความจุและความเหนี่ยวนำรวมของระบบที่เฉพาะเจาะจง ซึ่งกำหนดโดยความยาวรวมของสายเคเบิลตัวแปลงสัญญาณ (โพรบ + ส่วนต่อขยาย) การใช้สายเคเบิลยาว 5.0 เมตร จะทำให้ความยาวรวมเปลี่ยนเป็น 6.5 เมตร ซึ่งไม่ตรงกับการสอบเทียบ 5 เมตรของ Proximitor
ผลกระทบที่อาจเกิดขึ้น: อาจทำให้ระบบขาดความแม่นยำเชิงเส้น เสถียรภาพทางอุณหภูมิ และการตอบสนองความถี่สูง
การม้วนสายเคเบิลส่วนเกิน: การม้วนสายเคเบิลอาจทำให้เกิดตัวเหนี่ยวนำ ซึ่งอาจส่งผลกระทบต่อสัญญาณ โดยเฉพาะอย่างยิ่งที่ความถี่สูง นอกจากนี้ยังขัดกับหลักการใช้ส่วนประกอบที่เข้ากันอีกด้วย
วิธีปฏิบัติที่ถูกต้อง: ให้ใช้สายต่อขยายขนาด 3.5 เมตรตามที่กำหนด หากจำเป็นต้องใช้สายขนาด 5.0 เมตรเป็นการชั่วคราว โปรดทราบว่าระบบจะไม่อยู่ในข้อกำหนด และความแม่นยำ โดยเฉพาะอย่างยิ่งในสภาวะอุณหภูมิที่สูงหรือต่ำเกินไป จะไม่ได้รับการรับประกัน
