การเร่งความเร็วของโรเตอร์ Bently Nevada 3300/50-03-01-00-00

ภาพรวมผลิตภัณฑ์

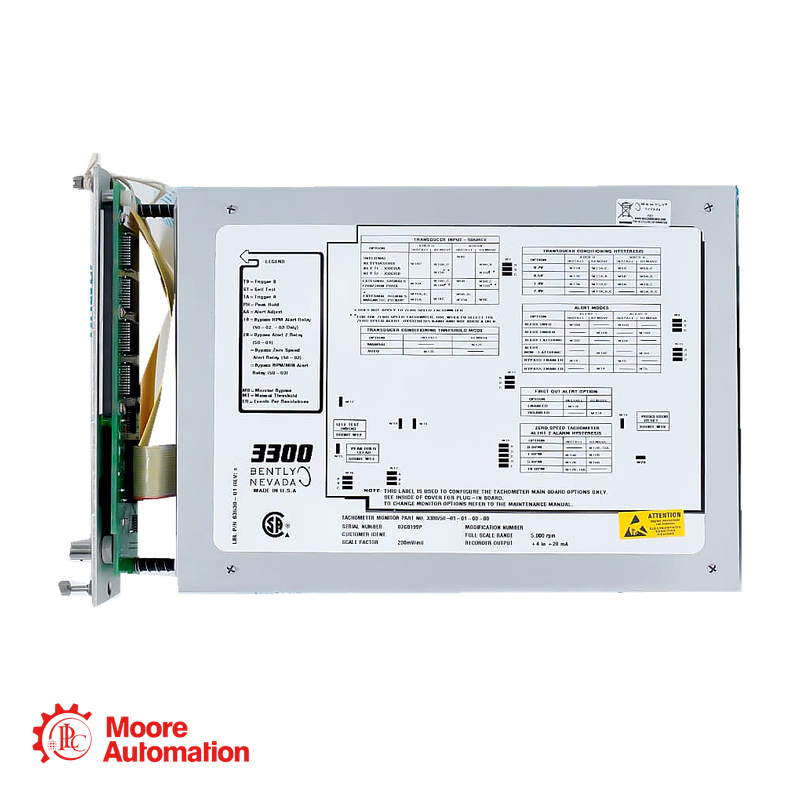

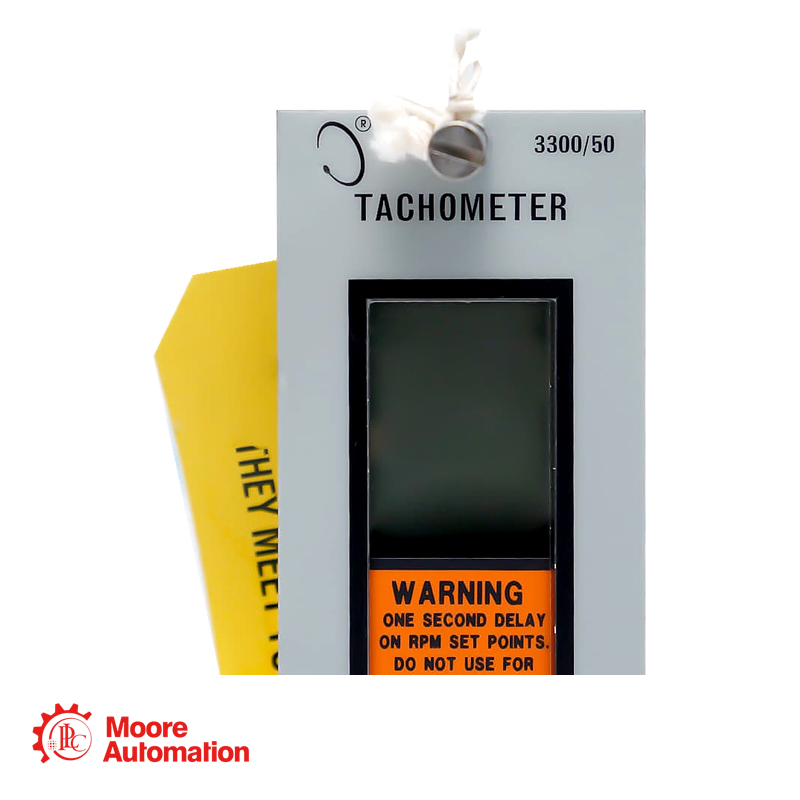

เบนท์ลีย์ เนวาดา 3300/50-03-01-00-00 เป็นเครื่องวัดความเร็วรอบแบบช่องสัญญาณเดียวสำหรับระบบตรวจสอบเครื่องจักร 3300 ทำหน้าที่วัดความเร็วรอบของเพลาและอัตราการเพิ่มขึ้นหรือลดลงของความเร็วรอบของโรเตอร์ แม้จะเป็นเครื่องวัดแบบช่องสัญญาณเดียว แต่โมดูลนี้รับสัญญาณจากทรานสดิวเซอร์ได้สองตัว ตรรกะการลงคะแนนภายในช่วยลดการแสดงผลผิดพลาดหากสัญญาณอินพุตตัวใดตัวหนึ่งล้มเหลว จอแสดงผลด้านหน้าสามารถแสดงความเร็วในหน่วย RPM, การเร่งหรือลดความเร็วของโรเตอร์ในหน่วย RPM/MIN และค่าช่องว่างของทรานสดิวเซอร์ เอาต์พุตของเครื่องบันทึกแบบสัดส่วนรองรับการรับข้อมูลโรงงานและการบันทึกแนวโน้ม ในขณะที่รีเลย์แจ้งเตือนที่ปิดผนึกด้วยอีพ็อกซีสามารถใช้งานอุปกรณ์แจ้งเตือนภายนอกได้ เครื่องวัดนี้มีไว้สำหรับการแสดงผลและการตรวจสอบเท่านั้น ไม่ควรนำไปใช้ควบคุมความเร็วหรือป้องกันความเร็วเกินโดยอิสระ

รายละเอียดหมายเลขคำสั่งซื้อ
3300/50--มาตรวัดรอบเครื่องยนต์ Bently Nevada 3300
03--เครื่องวัดอัตราเร่งโรเตอร์
01--รีเลย์แจ้งเตือนแบบปิดผนึกด้วยอีพ็อกซี่
00--ไม่ต้องขออนุมัติจากหน่วยงาน
00--ไม่มีแผงกั้นนิรภัยภายนอก

ข้อมูลทางเทคนิค

ประโยชน์&คุณสมบัติ

• วัดความเร็วรอบของเพลา และอัตราเร่งหรือลดความเร็วของโรเตอร์
• ช่วงการวัดความเร็วรอบตั้งแต่ 1 ถึง 99,999 รอบต่อนาที
• ช่วงอัตราเร่งตั้งแต่ −9,999 ถึง +9,999 รอบต่อนาที
• รองรับอินพุตทรานสดิวเซอร์สองตัว พร้อมตรรกะการลงคะแนนภายใน
• รองรับระบบโพรบตรวจจับระยะใกล้ซีรีส์ 3300, 7200 และ 3000
• สามารถใช้งานร่วมกับอินพุตปิ๊กอัพแม่เหล็กที่เข้ากันได้
• แสดงข้อมูล RPM, RPM/MIN และระยะห่างของหัววัด
• เอาต์พุตเครื่องบันทึกที่ตั้งโปรแกรมได้ 4–20 mA, 1–5 VDC หรือ 0 ถึง −10 VDC
• สามารถตั้งค่าจำนวนเหตุการณ์ต่อรอบได้
• เอาต์พุตบัฟเฟอร์ที่แผงด้านหน้าช่วยให้การทดสอบสัญญาณง่ายขึ้น
• รีเลย์แจ้งเตือนที่ปิดผนึกด้วยอีพ็อกซี่ช่วยให้มีการแจ้งเตือนภายนอก
• หน่วยความจำแบบไม่ลบเลือนจะเก็บรักษาการตั้งค่าสัญญาณเตือนที่ตั้งโปรแกรมไว้

Aขอบเขตการใช้งาน

- การตรวจสอบความเร็วของกังหันระหว่างการสตาร์ทและการหยุดทำงาน
- แนวโน้มการเร่งและลดความเร็วของโรเตอร์
-การตรวจสอบความเร็วรอบเพลาคอมเพรสเซอร์และเครื่องกำเนิดไฟฟ้า
-การสังเกตการเร่งและลดความเร็วของเครื่องยนต์ขนาดใหญ่
-การส่งข้อมูลความเร็วเครื่องจักรไปยังระบบบันทึกข้อมูลของโรงงาน
- สัญญาณเตือนภายนอกตามสภาวะความเร็วหรืออัตราเร่ง
- การวิเคราะห์การบำรุงรักษาเกี่ยวกับการเปลี่ยนแปลงความเร็วรอบโรเตอร์ที่ผิดปกติ

แบรนด์หลัก

คำถามที่พบบ่อย

1. อะไรคือ 3300/50-03-01-00-00 วัด?
เครื่องมือนี้ใช้วัดความเร็วรอบของเพลาตั้งแต่ 1 ถึง 99,999 รอบต่อนาที และอัตราเร่งหรือลดความเร็วของโรเตอร์ตั้งแต่ -9,999 ถึง +9,999 รอบต่อนาที

2. ตัวเลือก “03” หมายถึงอะไร?
รหัส “03” ระบุรุ่นของเครื่องวัดความเร็วรอบแบบเร่งความเร็วโรเตอร์ (Rotor Acceleration Tachometer) ซึ่งให้การวัดทั้งความเร็วรอบของเพลาและอัตราการเปลี่ยนแปลงความเร็ว

3. จอภาพสามารถรับสัญญาณจากทรานสดิวเซอร์ได้กี่สัญญาณ?
อุปกรณ์นี้รับสัญญาณจากทรานสดิวเซอร์สองตัว วงจรลอจิกการลงคะแนนภายในจะเปรียบเทียบสัญญาณอินพุตและช่วยลดการแสดงผลผิดพลาดที่เกิดจากความล้มเหลวของทรานสดิวเซอร์ตัวใดตัวหนึ่ง

4. มีเอาต์พุตเครื่องบันทึกแบบใดบ้าง?
สามารถตั้งโปรแกรมเอาต์พุตของเครื่องบันทึกได้ที่ 4–20 mA, 1–5 VDC หรือ 0 ถึง −10 VDC มีเอาต์พุตแบบสัดส่วนแยกต่างหากสำหรับความเร็วเพลาและการเร่งความเร็วของโรเตอร์
