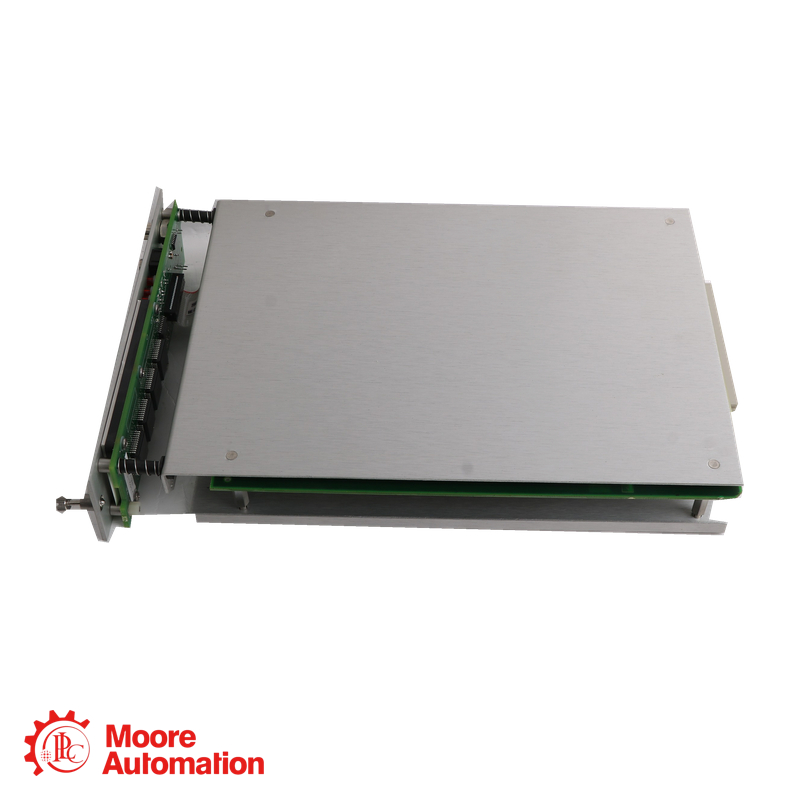

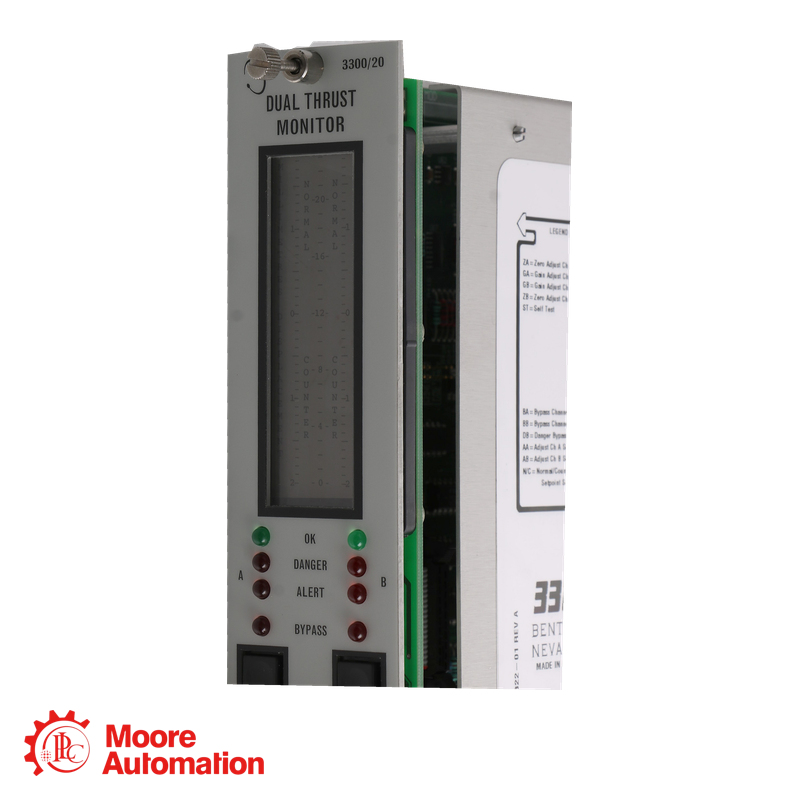

Bently Nevada 3300/20-13-03-01-00-00 จอแสดงผลตำแหน่งแรงขับคู่
Bently Nevada 3300/20-13-03-01-00-00 จอแสดงผลตำแหน่งแรงขับคู่
Bently Nevada 3300/20-13-03-01-00-00 จอแสดงผลตำแหน่งแรงขับคู่

Bently Nevada 3300/20-13-03-01-00-00 จอแสดงผลตำแหน่งแรงขับคู่

Bently Nevada 3300/20-13-03-01-00-00 เป็นอุปกรณ์ตรวจสอบตำแหน่งแรงขับคู่สำหรับเครื่องจักรที่ติดตั้งระบบตรวจสอบ 3300

  • ยี่ห้อ :

    Bently Nevada
  • ส่วนจำนวน :

    3300/20-13-03-01-00-00
  • น้ำหนัก :

    1.1 kg
  • มิติ :

    17.5 × 10.4 × 4.1 cm
  • ประเทศต้นกำเนิด :

    USA
  • รหัส HS :

    8537101190
  • คำอธิบาย :

    Dual Thrust Position Monitor

รับราคาที่ดีที่สุด

ติดต่อฝ่ายขาย

ผู้ติดต่อ

ฟริดา

✉ อีเมล

sales5@mooreplc.com

☎ มือถือ / WhatsApp

+86 153 5940 8275


ภาพรวมผลิตภัณฑ์

เบนท์ลีย์ เนวาดา 3300/20-13-03-01-00-00 เป็นอุปกรณ์ตรวจสอบตำแหน่งแรงขับคู่สำหรับเครื่องจักรที่ติดตั้งระบบตรวจสอบ 3300 โดยจะติดตามตำแหน่งแกนเพลาสองช่องสัญญาณอิสระอย่างต่อเนื่อง ทำให้สามารถประเมินการเคลื่อนที่เทียบกับระยะห่างตามแนวแกนที่มีอยู่ของเครื่องจักรได้ การกำหนดค่านี้มีช่วงเต็มสเกล 2.0-0-2.0 มม. อินพุตได้รับการออกแบบมาสำหรับระบบ Proximitor 7200 Series 14 มม. หรือ 3300 HTPS ที่มีความไว 100 mV/mil อุปกรณ์ตรวจสอบนี้ยังมาพร้อมกับรีเลย์เตือนภัยที่ปิดผนึกด้วยอีพ็อกซี จุดตั้งค่าการแจ้งเตือนและอันตรายที่ปรับได้ เอาต์พุตเครื่องบันทึกอิสระ และการลงคะแนนเสียงเตือนภัยที่ตั้งโปรแกรมได้ในภาคสนาม


รายละเอียดหมายเลขคำสั่งซื้อ
3300/20 — จอแสดงผลตำแหน่งแรงขับคู่
13 — ช่วงเต็มสเกล 2.0-0-2.0 มม.
03 — ระบบตรวจจับระยะใกล้แบบ Proximitor รุ่น 7200 ขนาด 14 มม. หรือ 3300 HTPS; ความไว 100 mV/mil
01 — ตัวเลือกรีเลย์เตือนภัยแบบปิดผนึกด้วยอีพ็อกซี
00 — ไม่จำเป็นต้องได้รับการอนุมัติจากหน่วยงาน
00 — ไม่มีแผงกั้นนิรภัย


ข้อมูลทางเทคนิค

พารามิเตอร์

ค่า

ผู้ผลิต

เบนท์ลีย์ เนวาดา

กลุ่มผลิตภัณฑ์

ระบบ 3300

หมายเลขสั่งซื้อ

3300/20-13-03-01-00-00

ประเภทผลิตภัณฑ์

จอแสดงผลตำแหน่งแรงขับคู่

ช่องทางการวัด

2 ช่องสัญญาณอิสระ

ตัวแปรที่วัดได้

ตำแหน่งแกนเพลาสัมพันธ์กับระยะห่างแกนของเครื่องจักร

ช่วงขนาดเต็มรูปแบบ

2.0-0-2.0 มม.

สัญญาณอินพุตที่ยอมรับได้

สัญญาณตรวจจับระยะใกล้หนึ่งหรือสองสัญญาณ

ระบบเซ็นเซอร์ระยะใกล้ที่ใช้งานร่วมกันได้

ซีรี่ส์ 7200 ขนาด 14 มม. หรือ 3300 HTPS

การใช้พลังงานตามที่ระบุไว้

1.5 วัตต์

ช่วงค่าตั้งค่าสัญญาณเตือน

0–100% ของขนาดเต็ม

ความแม่นยำในการเกิดสัญญาณเตือนซ้ำ

ภายใน 0.39% ของขนาดเต็ม

ทิศทางแรงขับปกติ

หันเข้าหาหรือหันออกจากหัววัด สามารถตั้งโปรแกรมได้ตามช่องสัญญาณ

ตัวเลือกเอาต์พุตเครื่องบันทึก

+4–20 mA, +1–5 VDC หรือ 0 ถึง −10 VDC

ปริมาณเอาต์พุตของเครื่องบันทึก

เอาต์พุตอิสระหนึ่งตัวต่อช่องสัญญาณ

อิมพีแดนซ์เอาต์พุตแรงดันไฟฟ้า

100 โอห์ม

โหลดเอาต์พุตแรงดันไฟฟ้าขั้นต่ำ

10 กิโลโอห์ม

โหลดเอาต์พุต 4–20 mA

0–600 โอห์ม

เอาต์พุตทรานสดิวเซอร์แบบบัฟเฟอร์

มีช่องต่อโคแอกเชียลด้านหน้า 1 ช่อง และช่องต่อเทอร์มินัลด้านหลัง 1 ช่องต่อแต่ละช่อง

แรงดันไฟฟ้าจ่ายของทรานสดิวเซอร์

−24 VDC หรือ −18 VDC สามารถตั้งโปรแกรมได้ในภาคสนาม

ความละเอียดหน้าจอ

ภายใน ±1.6% ของมาตราส่วนเต็มของจอภาพ

อุณหภูมิในการทำงาน

0°C ถึง +65°C

อุณหภูมิในการจัดเก็บ

-40°C ถึง +85°C

ความชื้นสัมพัทธ์

ความชื้นสัมพัทธ์สูงสุด 95% ไม่เกิดการควบแน่น


ประโยชน์&คุณสมบัติ

• วัดค่าตำแหน่งแรงขับอิสระสองช่องสัญญาณอย่างต่อเนื่อง
• ให้ช่วงการวัดเต็มสเกล 2.0-0-2.0 มม.
• รับสัญญาณอินพุตจากโพรบตรวจจับระยะใกล้ได้หนึ่งหรือสองสัญญาณ
• รองรับระบบเซ็นเซอร์ตรวจจับระยะใกล้ 7200 ซีรีส์ ขนาด 14 มม. และ 3300 HTPS
• มีระบบสัญญาณเตือนแบบปรับได้ทั้งแบบแจ้งเตือนและเตือนภัยแบบสองทิศทาง
• รองรับการลงคะแนนแบบรีเลย์อันตราย AND หรือ OR ที่ตั้งโปรแกรมได้
• มีช่องต่อสัญญาณเอาต์พุตสำหรับเครื่องบันทึกแต่ละช่องแยกอิสระ
• แสดงตำแหน่งช่องสัญญาณ ช่องว่างระหว่างหัววัด และสถานะการตรวจสอบในพื้นที่


Aขอบเขตการใช้งาน

- การตรวจสอบตำแหน่งเพลาแกนในระบบเครื่องมือวัดควบคุมการทำงานของกังหัน
- การตรวจสอบแบริ่งรับแรงขับในกังหันไอน้ำและกังหันก๊าซ
- การป้องกันเครื่องจักรสำหรับคอมเพรสเซอร์และอุปกรณ์หมุนที่สำคัญอื่นๆ
-ตรวจสอบการเคลื่อนที่ของเพลาเทียบกับระยะห่างของแบริ่งรับแรงดัน
- การวัดแรงขับแบบสองช่องสัญญาณในแร็ค Bently Nevada 3300


แบรนด์หลัก

เลขที่

ยี่ห้อ

กลุ่มผลิตภัณฑ์หลัก

1

เอบีบี

ชิ้นส่วนหุ่นยนต์อุตสาหกรรมซีรีส์ DSQC; Bailey INFI 90; DCS

2

น้ำผึ้งดี

ซีรี่ส์ 51; ซีรี่ส์ MU; ซีรี่ส์ MC; ซีรี่ส์ TC; ซีรี่ส์ CC

3

บริษัทเจเนอรัลอิเล็กทริก (GE)

ซีรี่ส์ IC693; ซีรี่ส์ IC697; ซีรี่ส์ IC695; ซีรี่ส์ DS200

4

พีแอลซี

ชุดปี 1756; ชุดปี 1747; ชุดปี 1746

5

ชไนเดอร์ อิเล็กทริก

ซีรีส์ 140

6

เบนท์ลีย์ เนวาดา

สายเคเบิลซีรี่ส์ 3500; ซีรี่ส์ 3300; 330180

7

ฟ็อกซ์โบโร

FBM203; FBM204; FBM217; FBM231; FCP240; FCP270

8

เวสติงเฮาส์

ซีรี่ส์ 1C; ซีรี่ส์ 5X

9

ไตรโคเน็กซ์

3008; 3511; 3625; 3664; 3721; 3700A

10

ซีเมนส์

ซีรี่ส์ 6DD; ซีรี่ส์ 6DP; ซีรี่ส์ 6ES5; ซีรี่ส์ 6DR; ซีรี่ส์ 6GK


คำถามที่พบบ่อย

1. ช่วงการวัดของ คืออะไร 3300/20-13-03-01-00-00?
ตัวเลือก “13” ให้ช่วงการวัดเต็มสเกล 2.0-0-2.0 มม. ควรตรวจสอบช่วงการวัดนี้กับระยะการเคลื่อนที่ของเพลาและการตั้งค่าหัววัดที่ต้องการก่อนสั่งซื้อ

2. จอภาพนี้มีช่องวัดกี่ช่อง?
รุ่น 3300/20-13-03-01-00-00 มีช่องสัญญาณตำแหน่งแรงขับอิสระสองช่อง ทั้งสองช่องสามารถตรวจสอบโพรบที่สังเกตเพลาหรือปลอกแรงขับเดียวกันได้

3. จอภาพนี้รองรับการลงคะแนนแบบ AND หรือไม่?
ใช่แล้ว รีเลย์เตือนภัยสามารถตั้งโปรแกรมได้ในภาคสนามสำหรับการลงคะแนนแบบ AND หรือ OR Bently Nevada แนะนำให้ใช้โพรบสองตัวที่มีการลงคะแนนแบบ AND สำหรับการใช้งานตำแหน่งแรงขับ เนื่องจากทั้งสองช่องสัญญาณต้องถึงสภาวะเตือนภัยก่อนที่รีเลย์จะทำงาน
