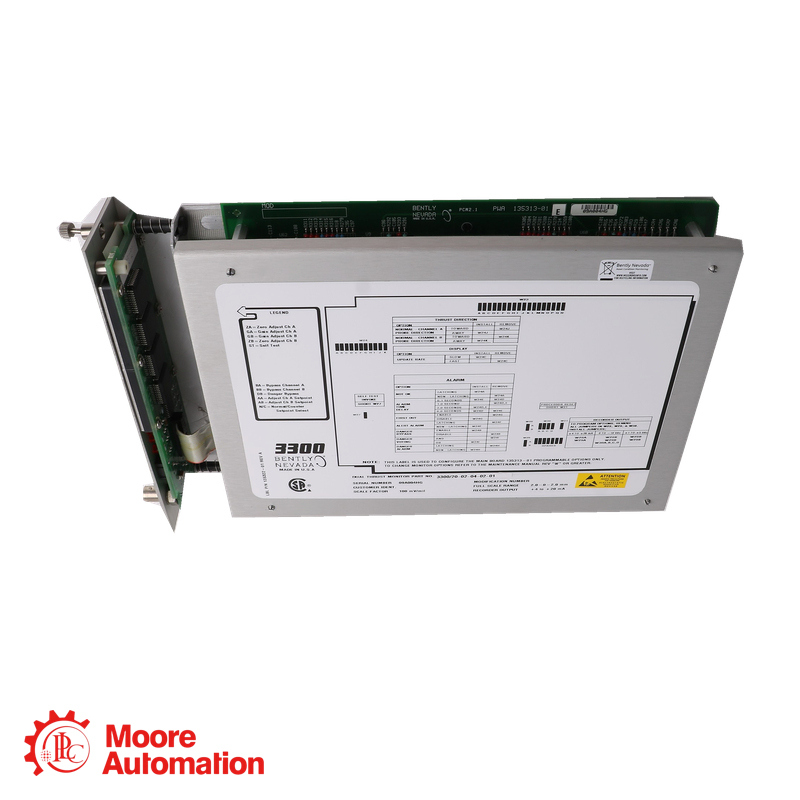

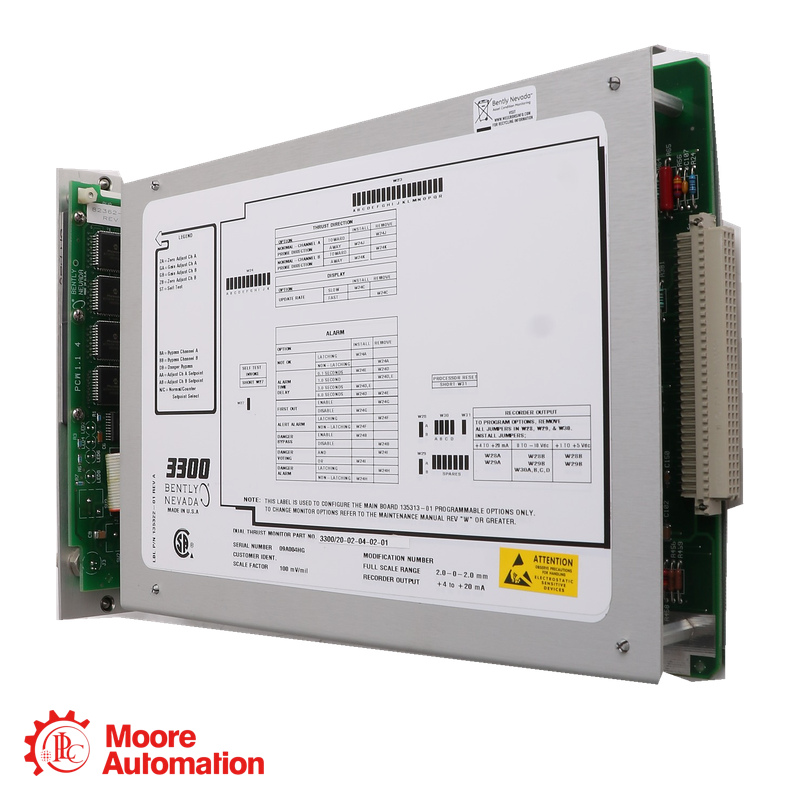

Bently Nevada 3300/20-05-03-01-00-00 จอแสดงผลตำแหน่งแรงขับคู่
Bently Nevada 3300/20-05-03-01-00-00 จอแสดงผลตำแหน่งแรงขับคู่
Bently Nevada 3300/20-05-03-01-00-00 จอแสดงผลตำแหน่งแรงขับคู่

Bently Nevada 3300/20-05-03-01-00-00 จอแสดงผลตำแหน่งแรงขับคู่

Bently Nevada 3300/20-05-03-01-00-00 เป็นอุปกรณ์ตรวจสอบตำแหน่งแรงขับคู่ที่ออกแบบมาเพื่อวัดตำแหน่งตามแนวแกนของเพลาอย่างต่อเนื่อง

  • ยี่ห้อ :

    Bently Nevada
  • ส่วนจำนวน :

    3300/20-05-03-01-00-00
  • น้ำหนัก :

    1.2 kg
  • มิติ :

    5.1 × 20.3 × 33.0 cm
  • ประเทศต้นกำเนิด :

    USA
  • รหัส HS :

    8537101190
  • คำอธิบาย :

    Dual Thrust Position Monitor

รับราคาที่ดีที่สุด

ติดต่อฝ่ายขาย

ผู้ติดต่อ

ฟริดา

✉ อีเมล

sales5@mooreplc.com

☎ มือถือ / WhatsApp

+86 153 5940 8275


ภาพรวมผลิตภัณฑ์

เบนท์ลีย์ เนวาดา 3300/20-05-03-01-00-00 เป็นอุปกรณ์ตรวจสอบตำแหน่งแรงขับคู่ที่ออกแบบมาสำหรับการวัดตำแหน่งตามแนวแกนของเพลาอย่างต่อเนื่อง ช่องวัดอิสระสองช่องช่วยให้ผู้ปฏิบัติงานสังเกตการเปลี่ยนแปลงในการเคลื่อนที่ของเพลาเมื่อเทียบกับระยะห่างตามแนวแกนของเครื่องจักร และระบุสภาวะที่อาจบ่งชี้ถึงปัญหาของแบริ่งแรงขับ การกำหนดค่านี้ให้ช่วงการวัด 50-0-50 มิล และทำงานร่วมกับระบบ Proximitor 7200 Series 14 มม. หรือ 3300 HTPS ที่ความไว 100 mV/mil โมดูลประกอบด้วยรีเลย์เตือนภัยที่ปิดผนึกด้วยอีพ็อกซี และใช้พื้นที่หนึ่งตำแหน่งในแร็คตรวจสอบ 3300


รายละเอียดหมายเลขคำสั่งซื้อ
3300/20 — จอแสดงผลตำแหน่งแรงขับคู่
05 — ระยะยิงเต็มสเกล 50-0-50 มิลลิเมตร
03 — สำหรับระบบ Proximitor รุ่น 7200 Series ขนาด 14 มม. หรือ 3300 HTPS; ความไว 100 mV/mil
01 — ตัวเลือกรีเลย์เตือนภัยแบบปิดผนึกด้วยอีพ็อกซี
00 — ไม่จำเป็นต้องได้รับการอนุมัติจากหน่วยงาน
00 — ไม่มีแผงกั้นนิรภัย


ข้อมูลทางเทคนิค

พารามิเตอร์

ค่า

ผู้ผลิต

เบนท์ลีย์ เนวาดา

กลุ่มผลิตภัณฑ์

ระบบ 3300

หมายเลขสั่งซื้อ

3300/20-05-03-01-00-00

ประเภทผลิตภัณฑ์

จอแสดงผลตำแหน่งแรงขับคู่

ช่องทางการวัด

2 ช่องสัญญาณอิสระ

ช่วงขนาดเต็มรูปแบบ

50-0-50 มิลลิเมตร

ระบบตรวจจับระยะใกล้ที่ใช้งานร่วมกันได้

ระบบตรวจจับระยะใกล้แบบ 7200 ซีรีส์ ขนาด 14 มม. หรือ 3300 HTPS

ความไวในการป้อนข้อมูล

100 มิลลิโวลต์/มิล (4 โวลต์/มิลลิเมตร)

สัญญาณอินพุตที่ยอมรับได้

สัญญาณตรวจจับระยะใกล้หนึ่งหรือสองสัญญาณ

อิมพีแดนซ์อินพุต

10 กิโลโอห์ม

ตัวเลือกรีเลย์เตือนภัย

รีเลย์สัญญาณเตือนภัยที่ปิดผนึกด้วยอีพ็อกซี

การใช้พลังงานตามที่ระบุไว้

1.5 วัตต์

ความแม่นยำในการปรับสภาพสัญญาณที่อุณหภูมิ 25 องศาเซลเซียส

ค่าเบี่ยงเบนมาตรฐาน ±0.33% ของค่าเต็มสเกล; ค่าเบี่ยงเบนสูงสุด ±1%

ประเภทของสัญญาณเตือน

ระบบเตือนภัยแบบสองทิศทางและสัญญาณเตือนอันตราย

ช่วงค่าตั้งค่าสัญญาณเตือน

0–100% ของขนาดเต็ม

ความแม่นยำในการเกิดสัญญาณเตือนซ้ำ

±0.39% ของค่าเต็มสเกล

ตัวเลือกการหน่วงเวลาการแจ้งเตือน

0.1, 1, 3 หรือ 6 วินาที

การลงคะแนนแบบผลัดเปลี่ยนความเสี่ยง

AND หรือ OR, สามารถตั้งโปรแกรมได้

ตัวเลือกเอาต์พุตเครื่องบันทึก

4–20 มิลลิแอมป์, 1–5 โวลต์กระแสตรง หรือ 0 ถึง −10 โวลต์กระแสตรง

แรงดันไฟฟ้าจ่ายของทรานสดิวเซอร์

−24 VDC หรือ −18 VDC สามารถตั้งโปรแกรมได้ในภาคสนาม

อุณหภูมิในการทำงาน

0°C ถึง +65°C

อุณหภูมิในการจัดเก็บ

-40°C ถึง +85°C

ความชื้นสัมพัทธ์

ความชื้นสัมพัทธ์สูงสุด 95% ไม่เกิดการควบแน่น

ข้อกำหนดของแร็ค

ตำแหน่งแร็คหนึ่งตำแหน่ง

น้ำหนัก

1 กิโลกรัม (2.2 ปอนด์)


ประโยชน์&คุณสมบัติ

• ตรวจสอบช่องสัญญาณตำแหน่งแรงขับอิสระสองช่องอย่างต่อเนื่อง
• วัดตำแหน่งตามแนวแกนของเพลาเทียบกับระยะห่างตามแนวแกนของเครื่องจักร
• ให้ช่วงการวัดเต็มสเกล 50-0-50 มิลลิเมตร
• รองรับระบบเซ็นเซอร์ตรวจจับระยะใกล้ 7200 ซีรีส์ ขนาด 14 มม. และ 3300 HTPS
• สามารถปรับตั้งค่าสัญญาณเตือนและสัญญาณเตือนอันตรายได้
• รองรับการลงคะแนนแบบรีเลย์อันตราย AND หรือ OR ที่ตั้งโปรแกรมได้
• ให้เอาต์พุตเครื่องบันทึกอิสระสำหรับแต่ละช่องสัญญาณ
• ใช้รีเลย์เตือนภัยที่ปิดผนึกด้วยอีพ็อกซี่เพื่อการตรวจสอบที่เชื่อถือได้


Aขอบเขตการใช้งาน

- การตรวจสอบสภาพแบริ่งรับแรงขับในกังหันและคอมเพรสเซอร์
- การวัดตำแหน่งแกนเพลาในเครื่องจักรหมุน
- ระบบป้องกันเครื่องจักรที่ต้องการช่องแรงดันอิสระสองช่อง
- ระบบตรวจสอบทางอุตสาหกรรมที่ใช้แร็คซีรีส์ 3300
-อุปกรณ์หมุนที่สำคัญซึ่งต้องการสัญญาณเตือนและสัญญาณเตือนอันตรายที่ปรับได้


แบรนด์หลัก

เลขที่

ยี่ห้อ

กลุ่มผลิตภัณฑ์หลัก

1

เอบีบี

ชิ้นส่วนหุ่นยนต์อุตสาหกรรมซีรีส์ DSQC; Bailey INFI 90; DCS

2

น้ำผึ้งดี

ซีรี่ส์ 51; ซีรี่ส์ MU; ซีรี่ส์ MC; ซีรี่ส์ TC; ซีรี่ส์ CC

3

บริษัทเจเนอรัลอิเล็กทริก (GE)

ซีรี่ส์ IC693; ซีรี่ส์ IC697; ซีรี่ส์ IC695; ซีรี่ส์ DS200

4

พีแอลซี

ชุดปี 1756; ชุดปี 1747; ชุดปี 1746

5

ชไนเดอร์ อิเล็กทริก

ซีรีส์ 140

6

เบนท์ลีย์ เนวาดา

สายเคเบิลซีรี่ส์ 3500; ซีรี่ส์ 3300; 330180

7

ฟ็อกซ์โบโร

FBM203; FBM204; FBM217; FBM231; FCP240; FCP270

8

เวสติงเฮาส์

ซีรี่ส์ 1C; ซีรี่ส์ 5X

9

ไตรโคเน็กซ์

3008; 3511; 3625; 3664; 3721; 3700A

10

ซีเมนส์

ซีรี่ส์ 6DD; ซีรี่ส์ 6DP; ซีรี่ส์ 6ES5; ซีรี่ส์ 6DR; ซีรี่ส์ 6GK


คำถามที่พบบ่อย

1. อะไรคือ 3300/20-05-03-01-00-00 เฝ้าสังเกต?
อุปกรณ์นี้จะวัดตำแหน่งตามแนวแกนของเพลาในสองช่องสัญญาณอิสระอย่างต่อเนื่อง โดยสัมพันธ์กับระยะห่างตามแนวแกนของเครื่องจักร การเปลี่ยนแปลงในตำแหน่งที่วัดได้สามารถบ่งชี้ปัญหาของแบริ่งรับแรงผลักได้ตั้งแต่เนิ่นๆ

2. ระบบตรวจจับระยะใกล้แบบใดบ้างที่ใช้งานร่วมกับโครงสร้างนี้ได้?
ตัวเลือกอินพุต “03” มีไว้สำหรับระบบ Proximitor รุ่น 7200 ขนาด 14 มม. หรือ 3300 HTPS ที่ทำงานที่ความไว 100 mV/mil

3. จอภาพรองรับการลงคะแนนเสียงเตือนภัยแบบสองช่องทางหรือไม่?
ใช่แล้ว การลงคะแนนแบบรีเลย์อันตรายสามารถตั้งโปรแกรมได้ในภาคสนามสำหรับการทำงานแบบ AND หรือ OR Bently Nevada แนะนำให้ใช้การจัดเรียงแบบสองโพรบพร้อมการลงคะแนนแบบ AND สำหรับการตรวจสอบตำแหน่งแรงขับที่สำคัญ
