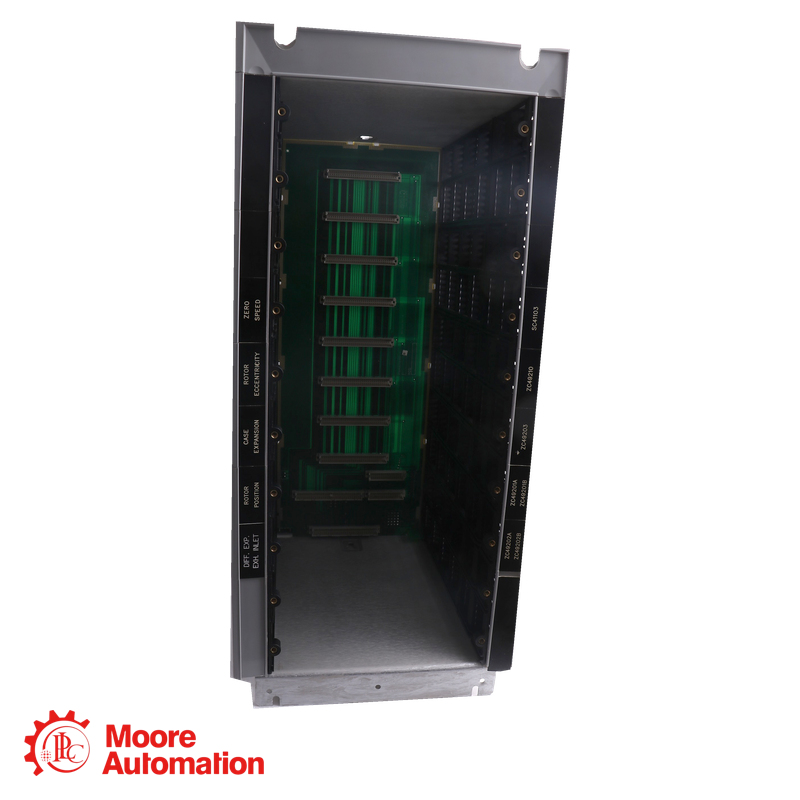

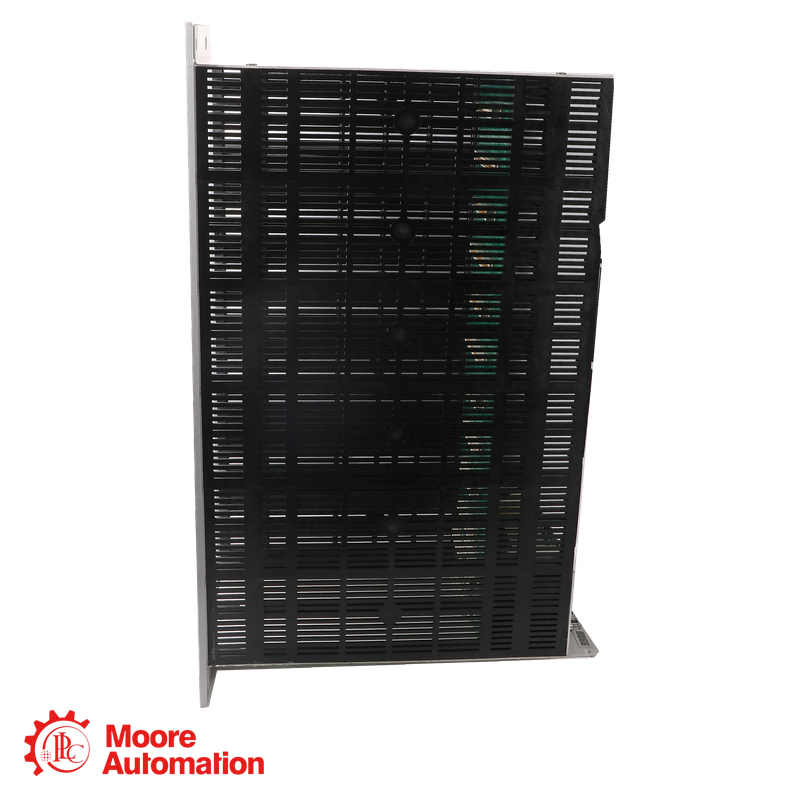

แร็ค Bently Nevada 3300/05-27-01-01 แบบ 8 ตำแหน่ง ขนาด 19 นิ้ว ตามมาตรฐาน EIA

ภาพรวมผลิตภัณฑ์

เบนท์ลีย์ เนวาดา 3300/05-27-01-01 เป็นแร็ค EIA ขนาด 19 นิ้ว แบบ 8 ตำแหน่ง สำหรับระบบตรวจสอบเครื่องจักร 3300 โดยมีโครงสร้างสำหรับติดตั้งและเชื่อมต่อแผงด้านหลังสำหรับแหล่งจ่ายไฟ 3300, ตัวตรวจสอบระบบ และโมดูลตรวจสอบเครื่องจักรแต่ละตัว ตำแหน่งที่ 1 สงวนไว้สำหรับแหล่งจ่ายไฟ และตำแหน่งที่ 2 กำหนดไว้สำหรับตัวตรวจสอบระบบ อีกหกตำแหน่งที่เหลือรองรับโมดูลตรวจสอบ 3300 ที่เข้ากันได้ สามารถติดตั้งโมดูลอินพุตสัญญาณหรือรีเลย์ที่เกี่ยวข้องไว้ด้านหลังแต่ละตำแหน่งของโมดูลตรวจสอบได้ การกำหนดค่านี้ใช้การออกแบบแร็คที่เข้ากันได้กับ SDI/DDI ตัวเลือกการติดตั้งมีรูที่แผงด้านหน้าซึ่งจำเป็นสำหรับการติดตั้ง EIA ขนาด 19 นิ้ว หรือการวางในตัวเรือนกันน้ำที่เข้ากันได้

รายละเอียดหมายเลขคำสั่งซื้อ
3300/05--แร็คระบบ Bently Nevada 3300
27--แร็คแปดตำแหน่งพร้อมฐานยึด EIA ขนาด 19 นิ้ว
01--ตัวเลือกการอนุมัติจากหน่วยงาน CSA/NRTL/C
01--ตัวเลือกการติดตั้งสำหรับตัวเรือนกันน้ำหรือแร็ค EIA ขนาด 19 นิ้ว

ข้อมูลทางเทคนิค

ประโยชน์&คุณสมบัติ

• แร็คสำหรับระบบตรวจสอบ 3300 จำนวน 8 ตำแหน่ง
• เหมาะสำหรับโครงสร้างติดตั้งมาตรฐาน EIA ขนาด 19 นิ้ว
• มีตำแหน่งว่าง 6 ตำแหน่งสำหรับโมดูลมอนิเตอร์แบบแยกชิ้น
• พื้นที่เฉพาะสำหรับติดตั้งแหล่งจ่ายไฟและอุปกรณ์ตรวจสอบระบบ
• ตำแหน่งด้านหลังสำหรับโมดูลรับสัญญาณและรีเลย์
• การกำหนดค่าแบ็คเพลนที่เข้ากันได้กับ SDI/DDI
• โครงสร้างแบบโมดูลาร์ช่วยรองรับการขยายระบบ
• ช่วยให้เข้าถึงโมดูลด้านหน้าและด้านหลังได้อย่างสะดวก
• วัสดุป้องกันไฟฟ้าสถิตที่เป็นตัวนำไฟฟ้าจะช่วยระบายประจุไฟฟ้าสถิต
• แผงด้านหน้าช่วยระบุตำแหน่งเครื่องจักรแต่ละจุดได้อย่างชัดเจน
• ขจัดปัญหาการเดินสายภายในแร็คแบบจุดต่อจุด
• เหมาะสำหรับติดตั้งในแผงควบคุมและตู้กันน้ำกันฝน

Aขอบเขตการใช้งาน

-ระบบตรวจสอบเครื่องจักรเทอร์ไบน์
-แผงตรวจสอบการสั่นสะเทือนของคอมเพรสเซอร์
- การติดตั้งเครื่องกำเนิดไฟฟ้าและเครื่องกำเนิดไฟฟ้ากังหัน
-ระบบป้องกันปั๊มและมอเตอร์ขนาดใหญ่
-อุปกรณ์หมุนสำหรับโรงกลั่นและปิโตรเคมี
-ตู้ตรวจสอบการผลิตไฟฟ้า
ชั้นวางอุปกรณ์อุตสาหกรรมขนาด 19 นิ้ว
-ตู้ครอบตรวจสอบเครื่องจักรกันน้ำ
- การขยายหรือบำรุงรักษาระบบ 3300 ที่ติดตั้งไว้

แบรนด์หลัก

คำถามที่พบบ่อย

1. แร็คนี้สามารถรองรับโมดูลจอภาพได้กี่โมดูล?
แร็คนี้มีตำแหน่งทั้งหมดแปดตำแหน่ง หลังจากจัดสรรตำแหน่งที่ 1 และ 2 ให้กับแหล่งจ่ายไฟและอุปกรณ์ตรวจสอบระบบแล้ว จะเหลืออีกหกตำแหน่งสำหรับโมดูลตรวจสอบแต่ละตัว

2. คือ 3300/05-27-01-01 เหมาะสำหรับชั้นวางขนาด 19 นิ้วหรือไม่?
ใช่ ตัวเลือก “27” ระบุแร็คแปดตำแหน่งที่ออกแบบมาสำหรับการติดตั้งแบบ EIA ขนาด 19 นิ้ว ส่วน “01” สุดท้ายจะแสดงรูปแบบการติดตั้งที่สอดคล้องกัน

3. มีอะไรติดตั้งอยู่ด้านหลังตำแหน่งติดตั้งจอภาพแต่ละตำแหน่งบ้าง?
แต่ละตำแหน่งของจอภาพจะมีช่องด้านหลังสำหรับโมดูลรับสัญญาณหรือโมดูลรีเลย์ที่เกี่ยวข้อง โดยโมดูลด้านหลังที่ใช้จะขึ้นอยู่กับจอภาพที่ติดตั้งในตำแหน่งนั้น ๆ

4. ระบบ 3300 รุ่นใดบ้างที่รองรับแร็คนี้?
ตัวเลือกแร็ค “27” จัดอยู่ในกลุ่มแร็คที่รองรับ SDI/DDI ควรตรวจสอบอุปกรณ์ตรวจสอบระบบ แหล่งจ่ายไฟ แผงวงจรหลัก และเฟิร์มแวร์ของจอภาพให้ครบถ้วนก่อนการติดตั้ง
