บ้าน /

เบนท์ลีย์เนวาดา

/ทรานสดิวเซอร์ขยายเคส LVDT DC รุ่น Bently Nevada 24765-02-00

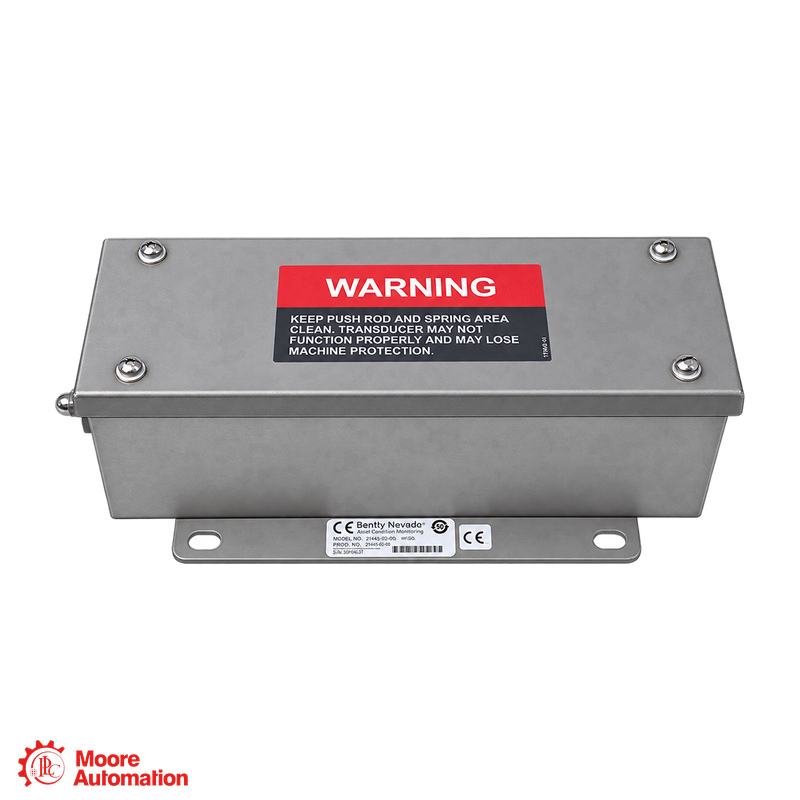

ทรานสดิวเซอร์ขยายเคส LVDT DC รุ่น Bently Nevada 24765-02-00
ทรานสดิวเซอร์ขยายเคส LVDT DC รุ่น Bently Nevada 24765-02-00
ทรานสดิวเซอร์ขยายเคส LVDT DC รุ่น Bently Nevada 24765-02-00

ทรานสดิวเซอร์ขยายเคส LVDT DC รุ่น Bently Nevada 24765-02-00

24765 · ทรานสดิวเซอร์ขยายเคส

24765-02-00

24765-02-00 — ชุดทรานสดิวเซอร์แบบขยายเคส LVDT DC รุ่น Bently Nevada 24765 ตัวเลือกช่วง 02 ให้ระยะการเคลื่อนที่เชิงเส้น ±25.4 มม. ในขณะที่ 00 ระบุว่าไม่มีสปริงคืนตัว

ความสูง88.9 มม.
ความกว้าง117 มม.
ความลึก241 มม.
น้ำหนัก2.3 กก.
ผู้ผลิตเบนท์ลีย์ เนวาดา · เบเกอร์ ฮิวส์
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
เบนท์ลีย์ เนวาดา ● ทรานสดิวเซอร์ขยายเคส 24765
DC LVDT · การขยายเคส

24765-02-00

ช่วงการปรับเชิงเส้น ±25.4 มม. · ไม่มีสปริงคืนตัว

24765 ชุดประกอบทรานสดิวเซอร์ขยายเคส DC LVDT

การตรวจสอบการขยายตัวของตัวเรือนกังหัน
24765-02-00 — ชุดประกอบ LVDT แบบ DC ของ Bently Nevada สำหรับวัดการขยายตัวทางความร้อนของตัวเรือนกังหันเมื่อเทียบกับฐานราก ตัวเลือกช่วง 02 และสปริง 00 ระบุถึงรุ่นช่วงเชิงเส้น ±25.4 มม. โดยไม่มีสปริงคืนตัว
หมายเหตุการกำหนดค่า
24765 หมายถึงชุดประกอบขยายเคส DC LVDT; 02 คือตัวเลือกช่วงการสั่งซื้อ 50.8 มม. (2 นิ้ว) โดยมีช่วงเชิงเส้นที่ระบุ ±25.4 มม.; 00 หมายถึงไม่มีสปริงคืนตัว
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
การถอดรหัสการกำหนดค่า

ภาพรวมรหัสรุ่น

24765
ครอบครัวแอสเซมบลีทรานสดิวเซอร์แบบขยายเคส DC LVDT
02
ตัวเลือกช่วงช่วงการสั่งซื้อ 50.8 มม.; ช่วงเชิงเส้น ±25.4 มม.
00
ตัวเลือกฤดูใบไม้ผลิไม่มีการคืนตัวของสปริง
คุณลักษณะอ้างอิงของผู้ผลิต

ข้อกำหนดทางเทคนิค

เว็บไซต์อย่างเป็นทางการของ Bently Nevada ↗
24765 ทรานสดิวเซอร์ขยายเคส

ข้อมูลทางวิศวกรรมโดยสรุป

คลิก "+" เพื่อดูรายละเอียดเพิ่มเติม

ความสูง88.9 มม.
ความกว้าง117 มม.
ความลึก241 มม.
น้ำหนัก2.3 กก.
ข้อมูลทางกลของรุ่นที่ตรงตามข้อกำหนดจากเอกสารข้อมูลของผู้ผลิต
หมายเหตุเกี่ยวกับการกำหนดค่า รหัส 24765-02-00 ระบุถึง LVDT DC รุ่น 24765 ที่มีช่วงการเคลื่อนที่ 50.8 มม. และไม่มีสปริงคืนตัว ผู้ผลิตระบุว่าตัวเลือกนี้มีระยะการเคลื่อนที่เชิงเส้น ±25.4 มม. ค่าตัวประกอบมาตราส่วน 0.404 V/mm และอินพุต +24 Vdc
ข้อมูลทั่วไป −
ยี่ห้อเบนท์ลีย์ เนวาดา
หมายเลขชิ้นส่วน24765-02-00
ประเภทผลิตภัณฑ์ทรานสดิวเซอร์แบบขยายเคส DC LVDT
ความสูง88.9 มม.
ความกว้าง117 มม.
ความยาว241 มม.
น้ำหนัก2.3 กก.
การกำหนดค่าการสั่งซื้อ +
ครอบครัวพื้นฐานชุดประกอบ DC LVDT 24765
ตัวเลือกช่วง 02ช่วงการสั่งซื้อ 50.8 มม. (2 นิ้ว)
ช่วงเชิงเส้นที่ระบุ±25.4 มม. (±1 นิ้ว)
ตัวเลือกสปริง 00ไม่มีการคืนตัวของสปริง
ไฟฟ้าและสัญญาณ +
กำลังไฟฟ้าขาเข้า+24 โวลต์ DC; กระแสไฟขั้นต่ำ 30 มิลลิแอมป์
ปัจจัยมาตราส่วน0.404 V/มม.
อิมพีแดนซ์เอาต์พุต7 kΩ โดยประมาณ
โหลดขั้นต่ำ100 กิโลโอห์ม
ความเป็นเส้นตรง±0.5% ช่วงเต็ม
กลศาสตร์และสิ่งแวดล้อม +
ความถี่ -3 dB15 เฮิรตซ์
อุณหภูมิในการทำงาน−18°C ถึง +71°C
การจัดอันดับที่อยู่อาศัยเนมา 3
เกลียวปลายเครื่องจักร1/4-20 UNC-2A
เกลียวปลายแกน6-40 UNF-2B
แหล่งที่มา: เอกสารข้อมูลระบบทรานสดิวเซอร์ขยายเคส Bently Nevada 24765 และ 135613 หมายเลข 141598 Rev. L. ดู เอกสารอย่างเป็นทางการจากผู้ผลิต.
คำถามที่พบบ่อย

คำถามที่ผู้ซื้อถามบ่อยที่สุด

เป็นอย่างไรบ้าง 24765-02-00 ถอดรหัสแล้วใช่ไหม?+

24765-02-00 ตระกูล 24765 เป็นทรานสดิวเซอร์แบบขยายเคส LVDT กระแสตรง โดย 02 เลือกช่วงการสั่งซื้อ 50.8 มม. และ 00 ระบุว่าไม่มีสปริงคืนตัว

การเคลื่อนที่เชิงเส้นและปัจจัยมาตราส่วนหมายถึงอะไร 24765-02-00 จัดเตรียม?+

24765-02-00 ระยะการเคลื่อนที่เชิงเส้นที่ระบุไว้คือ ±25.4 มม. และค่าตัวประกอบมาตราส่วนโดยประมาณคือ 0.404 V/มม.

กำลังไฟฟ้าและการโหลดเอาต์พุตเป็นอย่างไร 24765-02-00 จำเป็นต้อง?+

24765-02-00 ผู้ผลิตระบุว่าต้องใช้แรงดันไฟฟ้า +24 Vdc ที่กระแสต่ำสุด 30 mA ความต้านทานเอาต์พุตปกติ 7 kΩ และโหลดต่ำสุด 100 kΩ

สิ่งที่ควรตรวจสอบก่อนการติดตั้ง 24765-02-00?+

สำหรับ 24765-02-00 ตรวจสอบการยึดฐานกับตัวเรือน ระยะการเคลื่อนที่ของก้านวัด การจัดแนว และการจัดวางทรานสดิวเซอร์ที่จำเป็นเทียบกับแบบแปลนการติดตั้ง

รายละเอียดใดบ้างที่ควรแนบมาด้วย 24765-02-00 ใบเสนอราคา?+

สำหรับ 24765-02-00 ระบุรายละเอียดการทำเครื่องหมาย ปริมาณ ช่วง 50.8 มม. การกำหนดค่าแบบไม่มีสปริง อินเทอร์เฟซจอภาพ และรายละเอียดการติดตั้งให้ครบถ้วน

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่าของคุณด้วย Frida

โปรดระบุรายละเอียดทั้งหมดของเครื่องหมาย 24765-02-00, ข้อมูลอ้างอิงจอภาพที่ติดตั้ง, ระยะการเคลื่อนที่ที่ใช้ได้, รูปแบบการติดตั้ง และข้อกำหนดการทดสอบระบบ เพื่อตรวจสอบการกำหนดค่า

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลผลิตภัณฑ์

เอกสารและข้อมูลอ้างอิงจากผู้ผลิตสำหรับ
24765-02-00

เอกสารข้อมูลจำเพาะอย่างเป็นทางการของผู้ผลิต Bently Nevada 24765/135613 ระบุรายละเอียดการสั่งซื้อ 24765-02-00 การใช้งานขยายตัวเรือน ประสิทธิภาพทางไฟฟ้า และขนาดทางกล

เอกสารข้อมูลอย่างเป็นทางการจากผู้ผลิต

ดูเอกสารข้อมูลจำเพาะของระบบทรานสดิวเซอร์แบบขยายเคสที่ผู้ผลิตจัดทำไว้สำหรับรุ่น 24765-02-00 และการกำหนดค่าการสั่งซื้อแบบไม่มีสปริง

ดูเอกสารข้อมูลผลิตภัณฑ์อย่างเป็นทางการ

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ จำนวน อินเทอร์เฟซจอภาพ บริบทการติดตั้งเครื่อง และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

ข้อความทางเทคนิคและความหมายของรหัสสั่งซื้ออ้างอิงจากเอกสารข้อมูลอย่างเป็นทางการของ Bently Nevada 24765 และ 135613 Case Expansion Transducer Systems Datasheet 141598 Rev. L.

โซ่การวัดการขยายเคส

วิธีที่ 24765-02-00 เข้ากับการติดตามการขยายคดี

เบนท์ลีย์ เนวาดา คือผู้ผลิต 24765-02-00 เป็นชุดประกอบ DC LVDT ที่ใช้วัดการขยายตัวของตัวเรือนที่แตกต่างกันระหว่างฐานเครื่องจักรและตัวเรือนกังหันผ่านกลไกการเชื่อมต่อและอินเทอร์เฟซการตรวจสอบ

เบนท์ลีย์ เนวาดา · ยี่ห้อ
ระบบขยายเคสกลุ่มผลิตภัณฑ์ · ทรานสดิวเซอร์ DC LVDT
ทรานสดิวเซอร์

24765 DC LVDT

ตัวเลือก 02 ระบุช่วงการสั่งซื้อ 50.8 มม. พร้อมระยะการเคลื่อนที่เชิงเส้น ±25.4 มม.

เครื่องกล

00 · ไม่มีฤดูใบไม้ผลิ

ตัวเลือก 00 ระบุชุดประกอบที่ไม่มีสปริงคืนตัว

สัญญาณ

24 โวลต์ DC และจอภาพ

LVDT ชนิด DC ใช้ไฟ +24 Vdc และให้ค่าตัวคูณมาตราส่วน 0.404 V/mm แก่จอภาพ

ความสัมพันธ์ของระบบ: ตรวจสอบช่วงการทำงานของทรานสดิวเซอร์ การติดตั้งทางกล การเคลื่อนที่ของก้าน การโหลดทางไฟฟ้า และการสอบเทียบจอภาพก่อนทำการเปลี่ยนหรือเริ่มใช้งาน
ขอบเขตการใช้งาน

ใบสมัครสำหรับ 24765-02-00

การขยายเคสเทอร์ไบน์วัดการเคลื่อนที่ตามแนวแกนของตัวเรือนเทียบกับฐานรากขณะที่กังหันร้อนและเย็นลง
แนวโน้มการขยายคดีให้ข้อมูลการเคลื่อนที่ของ LVDT ในระบบ DC แก่จอภาพขยายเคสที่เข้ากันได้
ศูนย์รับสมัคร 24765-02-00 24765 ทรานสดิวเซอร์ขยายเคส DC LVDT
การตรวจสอบการสตาร์ทกังหันช่วยติดตามการเปลี่ยนแปลงตำแหน่งของเคสระหว่างการเริ่มต้นและปิดระบบ
แนวโน้มจากกรณีศึกษาสู่มูลนิธิรองรับการตรวจสอบแนวโน้มการเติบโตของเคสความร้อนภายในระยะการเคลื่อนที่ที่กำหนด
