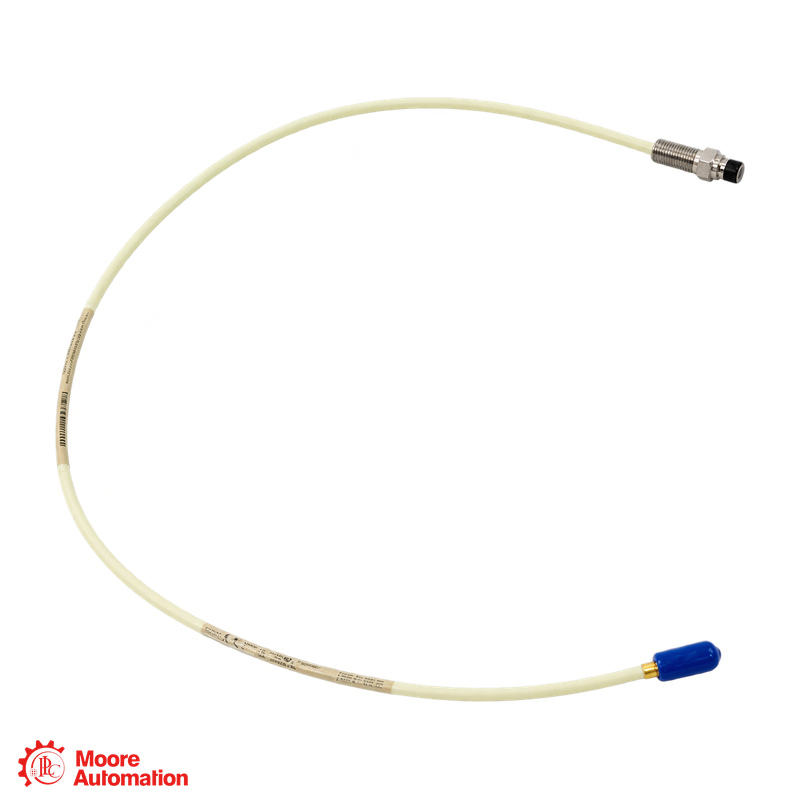

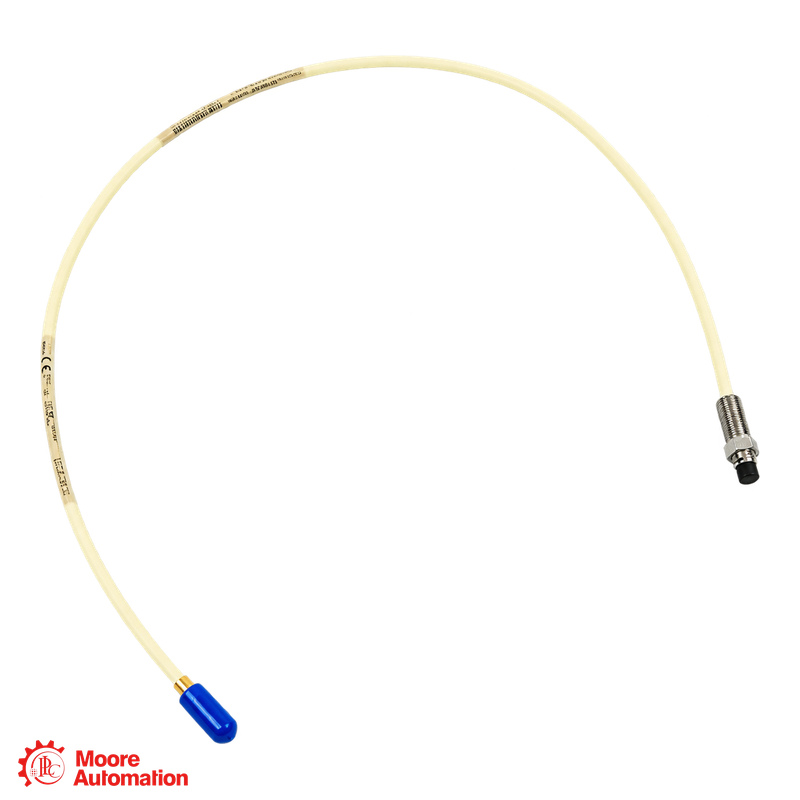

หัววัดระยะใกล้ Bently Nevada 21500-00-08-10-02 ซีรี่ส์ 7200 ขนาด 5 มม.
หัววัดระยะใกล้ Bently Nevada 21500-00-08-10-02 ซีรี่ส์ 7200 ขนาด 5 มม.
หัววัดระยะใกล้ Bently Nevada 21500-00-08-10-02 ซีรี่ส์ 7200 ขนาด 5 มม.

หัววัดระยะใกล้ Bently Nevada 21500-00-08-10-02 ซีรี่ส์ 7200 ขนาด 5 มม.

ซีรีส์ 7200 · หัววัดระยะใกล้ 5 มม.

21500-00-08-10-02

21500-00-08-10-02 — หัววัดระยะใกล้แบบมาตรฐาน Bently Nevada 7200 Series ขนาด 5 มม. พร้อมเกลียว 1/4-28 ความยาวส่วนที่ไม่เป็นเกลียว 0.0 นิ้ว ความยาวตัวเรือนโดยรวม 0.8 นิ้ว สายนำยาว 1.0 ม. และขั้วต่อโคแอกเชียลตัวผู้ขนาดเล็ก

ปลายโพรบ5 มม.
เกลียวเคส1/4-28 UNF
ความยาวเคส0.8 นิ้ว
ความยาวของสายนำ1.0 ม.
ผู้ผลิตเบนท์ลีย์ เนวาดา · เบเกอร์ ฮิวส์
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
เบนท์ลีย์ เนวาดา ● หัววัดระยะใกล้ 5 มม. รุ่น 7200
หัววัดแบบติดตั้งมาตรฐาน ขนาด 5 มม. รุ่น 7200

21500-00-08-10-02

หัววัดขนาด 5 มม. · เกลียวขนาด 1/4-28 · สายยาว 1.0 ม.

หัววัดระยะใกล้แบบมาตรฐาน รุ่น 7200 ขนาด 5 มม.

ระบบวัดระยะใกล้ 7200
21500-00-08-10-02 — หัววัดระยะใกล้แบบมาตรฐาน Bently Nevada ขนาด 5 มม. สำหรับระบบทรานสดิวเซอร์ระยะใกล้ 7200 พร้อมเกลียว 1/4-28 สายไฟแบบไม่หุ้มฉนวน และขั้วต่อโคแอกเชียลตัวผู้ขนาดเล็ก
หมายเหตุการกำหนดค่า
21500 ระบุหัววัดแบบมาตรฐานขนาด 5 มม. เกลียว 1/4-28 ที่ไม่มีฉนวนหุ้ม; 00 ระบุความยาวส่วนที่ไม่เป็นเกลียว 0.0; 08 ระบุความยาวโดยรวมของตัวเรือน 0.8; 10 ระบุความยาวทั้งหมด 1.0 ม.; และ 02 ระบุขั้วต่อโคแอกเชียลตัวผู้ขนาดเล็ก
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
การถอดรหัสการกำหนดค่า

ภาพรวมรหัสรุ่น

21500
ครอบครัวโพรบซีรีส์ 7200 · 5 มม. · ฐานยึดมาตรฐาน · 1/4-28 · ไม่มีเกราะป้องกัน
00
ความยาวที่ไม่ได้ทำเกลียว0.0 นิ้ว
08
ความยาวของคดีโดยรวม0.8 นิ้ว
10
ความยาวทั้งหมด1.0 เมตร (39 นิ้ว)
02
ตัวเลือกตัวเชื่อมต่อขั้วต่อโคแอกเชียลตัวผู้ขนาดเล็ก
คุณลักษณะอ้างอิงของผู้ผลิต

ข้อกำหนดทางเทคนิค

เว็บไซต์อย่างเป็นทางการของ Bently Nevada ↗
หัววัดระยะใกล้ 5 มม. รุ่น 7200

ข้อมูลทางวิศวกรรมโดยสรุป

คลิก "+" เพื่อดูรายละเอียดเพิ่มเติม

ปลายโพรบ5 มม.
เกลียวเคส1/4-28 UNF
ความยาวเคส0.8 นิ้ว
ความยาวของสายนำ1.0 ม.
การกำหนดค่าโมเดลที่แม่นยำและข้อมูลทางวิศวกรรมระบบ 7200
หมายเหตุเกี่ยวกับการกำหนดค่า 21500-00-08-10-02 คือโพรบแบบมาตรฐานขนาด 5 มม. ซีรีส์ 7200 ขนาด 1/4-28 โดยไม่มีเกราะตะกั่ว กำหนดค่าให้มีความยาวส่วนที่ไม่เป็นเกลียว 0.0 นิ้ว ความยาวตัวเรือน 0.8 นิ้ว ความยาวรวม 1.0 ม. และมีขั้วต่อโคแอกเชียลตัวผู้ขนาดเล็ก
ข้อมูลทั่วไป −
ยี่ห้อเบนท์ลีย์ เนวาดา
หมายเลขชิ้นส่วน21500-00-08-10-02
ประเภทผลิตภัณฑ์หัววัดระยะใกล้แบบมาตรฐานขนาด 5 มม.
กลุ่มผลิตภัณฑ์ระบบทรานสดิวเซอร์แบบตรวจจับระยะใกล้ 7200
ปลายหัววัด5 มม.
การก่อสร้างฐานยึดมาตรฐาน · 1/4-28 · ไม่มีเกราะป้องกัน
การกำหนดค่าการสั่งซื้อ +
ความยาวที่ไม่ได้ทำเกลียว0.0 นิ้ว
ความยาวของคดีโดยรวม0.8 นิ้ว
ความยาวทั้งหมด1.0 เมตร (39 นิ้ว)
ตัวเชื่อมต่อโคแอกเซียลตัวผู้ขนาดเล็ก
ประสิทธิภาพระบบ 7200 +
ช่วงการสอบเทียบ80 มิล (2.0 มม.)
ปัจจัยมาตราส่วน200 mV/mil (7.87 V/mm) ±4% · ปรับเทียบระบบแล้ว
ความเป็นเส้นตรงความคลาดเคลื่อนไม่เกิน 0.8 มิล (0.02 มม.) · ระบบได้รับการปรับเทียบแล้ว
การตอบสนองความถี่0 ถึง 10 kHz · −5% ที่ 10 kHz
การจับคู่ทางไฟฟ้าและระบบ +
กำลังไฟเข้า−17.5 ถึง −26 Vdc · กระแสสูงสุด 12 mA
เป้าหมายอ้างอิงเหล็กกล้า AISI 4140
ห่วงโซ่ระบบหัววัด · สายต่อขยาย · เครื่องตรวจจับความใกล้เคียง 7200
ที่มา: ข้อมูลทางเทคนิค/การสั่งซื้อระบบทรานสดิวเซอร์ตรวจจับระยะใกล้ Bently Nevada 7200 ขนาด 5 มม. และ 8 มม. (เอกสารของผู้ผลิตที่เก็บถาวร) โปรดดูข้อมูลปัจจุบัน แหล่งข้อมูลเซ็นเซอร์ตรวจจับระยะใกล้ของ Bently Nevada.
คำถามที่พบบ่อย

คำถามที่ผู้ซื้อถามบ่อยที่สุด

การกำหนดค่าใด 21500-00-08-10-02 ระบุ?+

21500-00-08-10-02 ระบุหัววัดแบบมาตรฐานขนาด 5 มม. รุ่น 7200 ซีรีส์ 1/4-28 โดยไม่มีเกราะตะกั่ว ความยาวส่วนที่ไม่เป็นเกลียว 0.0 นิ้ว ความยาวตัวเรือน 0.8 นิ้ว ความยาวรวม 1.0 ม. และขั้วต่อโคแอกเชียลตัวผู้ขนาดเล็ก

ควรทำอย่างไร 21500-00-08-10-02 สามารถจับคู่กับระบบที่ติดตั้งไว้ได้หรือไม่?+

ใช้ 21500-00-08-10-02 หลังจากตรวจสอบยืนยันชุดอุปกรณ์วัด 7200 ที่สมบูรณ์แล้วเท่านั้น ซึ่งรวมถึงสายต่อขยาย เซ็นเซอร์ 7200 ความยาวทางไฟฟ้าทั้งหมด มาตราส่วนการตรวจสอบ และวัสดุเป้าหมาย

ประสิทธิภาพที่ได้รับการปรับเทียบแล้วนั้นใช้ได้กับอะไรบ้าง 21500-00-08-10-02?+

ภายในโซ่ 7200 ที่จับคู่และปรับเทียบระบบอย่างถูกต้องแล้ว 21500-00-08-10-02 ใช้ช่วงความละเอียดที่ระบุไว้คือ 80 มิล (2.0 มม.) ค่าตัวประกอบมาตราส่วน 200 มิลลิโวลต์/มิล (7.87 โวลต์/มม.) และการตอบสนองความถี่ 0 ถึง 10 กิโลเฮิร์ตซ์

ควรตรวจสอบอะไรบ้างเมื่อทำการติดตั้ง 21500-00-08-10-02?+

สำหรับ 21500-00-08-10-02ตรวจสอบอินเทอร์เฟซการติดตั้ง 1/4-28, ระยะห่างของตัวเรือน 0.8 นิ้ว, การจับคู่คอนเนคเตอร์, การจัดวางสายเคเบิลและความต่อเนื่อง, ช่องว่างเย็น, สภาวะเป้าหมาย และการตอบสนองของช่องสัญญาณ ก่อนนำเครื่องกลับมาใช้งาน

ข้อมูลการสั่งซื้อใดบ้างที่ควรแนบมาพร้อมกับใบเสนอราคาสำหรับ 21500-00-08-10-02?+

สำหรับ 21500-00-08-10-02โปรดระบุรหัสคำสั่งซื้อ จำนวน สายเคเบิลต่อขยายที่ติดตั้ง และข้อมูลอ้างอิงของเซ็นเซอร์ตรวจจับระยะใกล้ รายละเอียดการติดตั้ง วัสดุเป้าหมาย ปลายทางการจัดส่งที่ต้องการ และเอกสารประกอบโครงการทั้งหมด

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่าของคุณด้วย Frida

โปรดแชร์ฉลาก 21500-00-08-10-02 ที่สมบูรณ์ สายต่อขยายที่ติดตั้ง และข้อมูลอ้างอิง Proximitor 7200 รูปแบบการติดตั้ง วัสดุเป้าหมาย และข้อมูลการทดสอบระบบ เพื่อตรวจสอบการกำหนดค่า

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลผลิตภัณฑ์

เอกสารและข้อมูลอ้างอิงจากผู้ผลิตสำหรับ
21500-00-08-10-02

ข้อมูลทางเทคนิคและการสั่งซื้อของ Bently Nevada 7200 ที่เก็บถาวรไว้นั้นสนับสนุนตระกูลโพรบ ฟิลด์การกำหนดค่า และประสิทธิภาพของระบบที่แสดงอยู่ ไม่พบไฟล์ PDF ที่ผู้ผลิตจัดทำขึ้นสำหรับเอกสารอ้างอิงฉบับสมบูรณ์หมายเลข 21500-00-08-10-02 ในปัจจุบัน

สถานะข้อมูลจำเพาะที่แน่นอน

ไม่พบเอกสารข้อมูลจำเพาะอย่างเป็นทางการของผู้ผลิตสำหรับรุ่น 21500-00-08-10-02 ในขณะนี้ โปรดติดต่อผู้เชี่ยวชาญด้านผลิตภัณฑ์ Frida เพื่อขอเอกสารที่จัดเก็บไว้ที่ถูกต้อง การจับคู่กับระบบที่ติดตั้ง และการสนับสนุนด้านการเสนอราคา

ติดต่อฟรีดา

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่น จำนวน ข้อมูลอ้างอิงของระบบ 7200 ที่ติดตั้ง และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

ข้อความทางเทคนิคและความหมายของรหัสสั่งซื้อใช้ข้อมูลทางเทคนิค/การสั่งซื้อจากผู้ผลิตระบบเซ็นเซอร์ตรวจจับระยะใกล้ Bently Nevada 7200 ที่จัดเก็บไว้

โซ่การวัดระบบ 7200

วิธีที่ 21500-00-08-10-02 เข้ากับระบบทรานสดิวเซอร์ตรวจจับระยะใกล้ 7200

เบนท์ลีย์ เนวาดา คือผู้ผลิต 21500-00-08-10-02 คือโพรบแบบติดตั้งมาตรฐานขนาด 5 มม. ในชุดการวัด 7200 ที่ประกอบด้วยโพรบ การเชื่อมต่อสายเคเบิล อุปกรณ์อิเล็กทรอนิกส์ Proximitor และอินพุตจอภาพ

เบนท์ลีย์ เนวาดา · ยี่ห้อ
ระบบเบนท์ลีย์ เนวาดา 7200กลุ่มผลิตภัณฑ์ · ระบบเซ็นเซอร์ตรวจจับระยะใกล้
โพรบ

ฐานยึดมาตรฐาน 5 มม.

หัววัดรุ่น 21500 ใช้โครงสร้างแบบมาตรฐานที่มีเกลียวขนาด 1/4-28 และไม่มีเกราะหุ้ม

การเชื่อมต่อ

สายนำไฟฟ้าแบบโคแอกเซียล ยาว 1.0 เมตร

ช่อง 10 และ 02 ระบุสายนำยาว 1.0 เมตร และขั้วต่อโคแอกเชียลตัวผู้ขนาดเล็ก

อิเล็กทรอนิกส์

7200 เซ็นเซอร์ตรวจจับระยะใกล้และจอภาพ

วงจรอิเล็กทรอนิกส์ที่เข้าชุดกันจะปรับสภาพสัญญาณโพรบสำหรับการวัดการเคลื่อนที่และการสั่นสะเทือนแบบไม่สัมผัส

ความสัมพันธ์ของระบบ: เมื่อทำการเปลี่ยนหรือติดตั้งชุดเซ็นเซอร์ใหม่ โปรดเก็บรักษาหัววัด สายเคเบิล และการจับคู่ Proximitor 7200 รวมถึงวัสดุเป้าหมายและการสอบเทียบที่บันทึกไว้
ขอบเขตการใช้งาน

ใบสมัครสำหรับ 21500-00-08-10-02

การวัดการสั่นสะเทือนของเพลารองรับการวัดการสั่นสะเทือนของเพลาแนวรัศมีแบบไม่สัมผัสในระบบตรวจจับระยะใกล้ 7200 ที่จับคู่ได้อย่างถูกต้อง
การวัดตำแหน่งเพลารองรับการวัดตำแหน่งเพลาและช่องว่างแบบคงที่หรือแบบไดนามิกเทียบกับเป้าหมายที่เป็นตัวนำไฟฟ้า
ศูนย์รับสมัคร 21500-00-08-10-02 หัววัดระยะใกล้แบบมาตรฐาน รุ่น 7200 ขนาด 5 มม.
ความแปลกประหลาดและช่องว่างรองรับการวัดระยะใกล้เพื่อการวินิจฉัยความเยื้องศูนย์ของการหมุนช้าและช่องว่างที่เกี่ยวข้องกับเครื่องจักร
การอ้างอิงความเร็วหรือคีย์เฟเซอร์สัญญาณโพรบสามารถใช้เป็นตัวอ้างอิงเฟสหรือความเร็วได้ เมื่อใช้ร่วมกับอุปกรณ์อิเล็กทรอนิกส์ 7200 ที่เข้ากันได้
