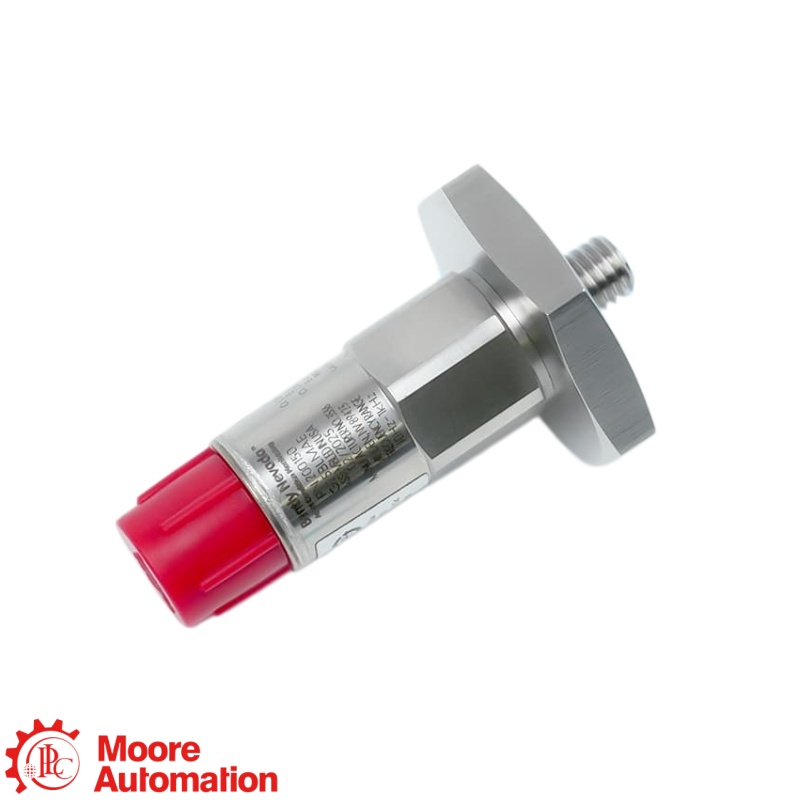

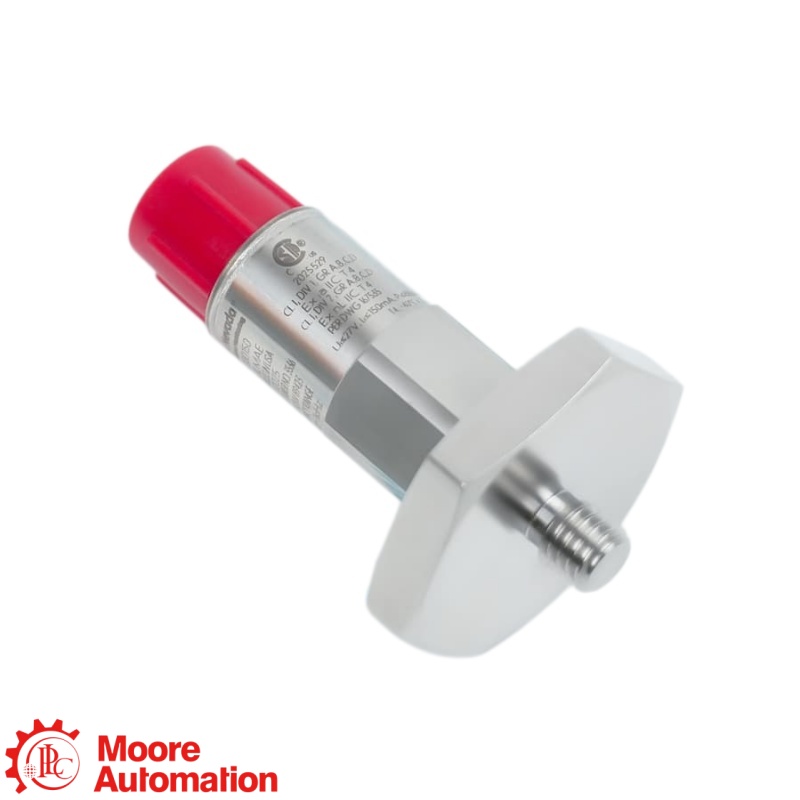

เครื่องวัดความเร่งแบบอเนกประสงค์ Bently Nevada 200150-06-CN Trendmaster

200150-06-CN คือตัวเร่งความเร็วแบบเพียโซอิเล็กทริกที่ติดตั้งบนตัวเรือน Bently Nevada ซึ่งแปลงการสั่นสะเทือนของเครื่องจักรและตัวเรือนให้เป็นแรงดันไฟฟ้าเชิงอนุพันธ์ที่แปรผันตามความเร่ง การกำหนดค่า 100 mV/g, ±25 g นี้เหมาะสำหรับแอปพลิเคชัน Trendmaster ทั่วไป และต้องใช้สายเคเบิลและช่อง TIM/มอนิเตอร์ที่เข้ากันได้

200150-06-CN ใช้ตัวเลือกที่ 06: เกลียวด้านเซ็นเซอร์ 3/8-24 ถึงเกลียวด้านเครื่องจักร 1/4 NPT พร้อมแกนหกเหลี่ยมขนาด 3/4 นิ้ว ต้องตรวจสอบพอร์ตการติดตั้ง การยึด ฐานเซ็นเซอร์ และแรงบิดเซ็นเซอร์ที่ระบุไว้ 2.7–6.8 N·m ให้แน่ใจก่อนการติดตั้ง

ไม่ ตารางการสั่งซื้อของผู้ผลิตในปัจจุบันระบุตัวเลือก 05 สำหรับการอนุมัติหลายรายการ ในขณะที่ CN ควรได้รับการพิจารณาว่าเป็นรูปแบบการกำหนดค่าเฉพาะภูมิภาคสำหรับฉลาก ตรวจสอบป้ายชื่อที่ให้มา เครื่องหมายการอนุมัติ และเอกสารเกี่ยวกับพื้นที่อันตรายของไซต์งานก่อนใช้งาน

ประสิทธิภาพการตรวจจับมาจากตระกูล 200150 อเนกประสงค์เดียวกัน แต่ฮาร์ดแวร์สำหรับติดตั้งแตกต่างกัน ตัวเลือกที่ 06 ใช้พอร์ตเชื่อมต่อเครื่องจักรขนาด 1/4 NPT ในขณะที่ตัวเลือกที่ 02 ใช้สลักเกลียวหกเหลี่ยมขนาด 3/8-24 UNF การเปลี่ยนชิ้นส่วนจะใช้ได้ก็ต่อเมื่อพอร์ตการติดตั้ง รูปทรงของสลักเกลียว สายเคเบิล และช่องมอนิเตอร์ตรงกันทั้งหมด

หมายเลข 200150-06-CN คือส่วนประกอบตรวจจับ ชุดการวัดที่สมบูรณ์ยังต้องการสายเคเบิลที่เข้ากันได้หมายเลข 200151 หรือ 200152 และมอนิเตอร์ที่รองรับหมายเลข 200100 flexiTIM, 89130-01 TIM, Trendmaster หรือ 1900-series ที่กำหนดค่าสำหรับสัญญาณเซ็นเซอร์ด้วย

ตรวจสอบฉลากให้ครบถ้วน, ตัวเลือกที่ 06, อินเทอร์เฟซการติดตั้ง 1/4 NPT, การยึดด้วยสลัก, แรงบิด 2.7–6.8 N·m, สายเคเบิล 5 พินที่เข้ากันได้, ความยาวสายเคเบิล, แรงดันกระตุ้น 4.7–5.5 V, ช่องมอนิเตอร์/TIM, ช่วงอุณหภูมิ และการอนุมัติสำหรับพื้นที่อันตรายที่จำเป็น
