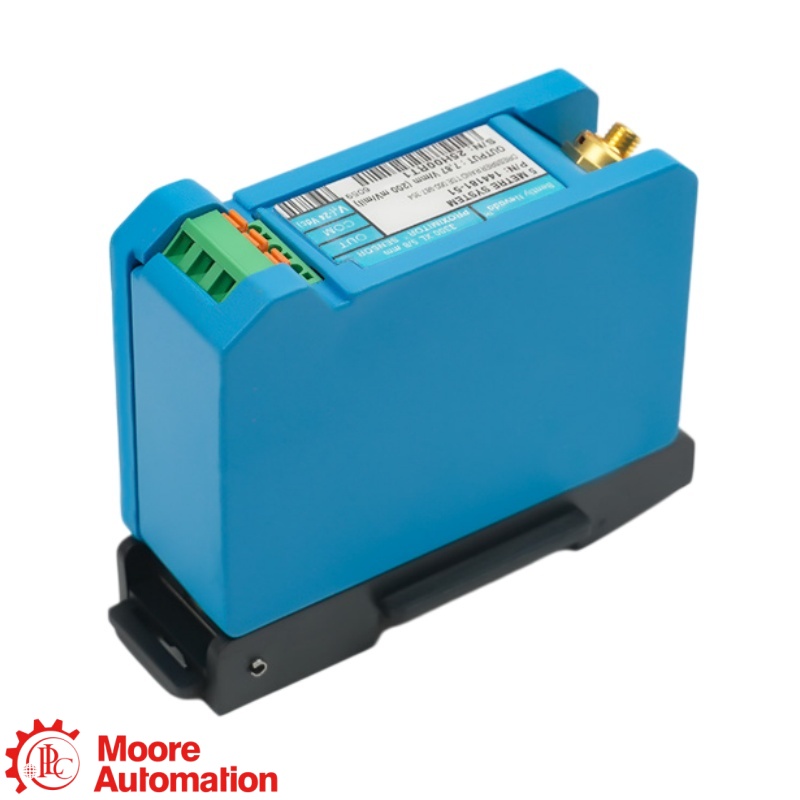

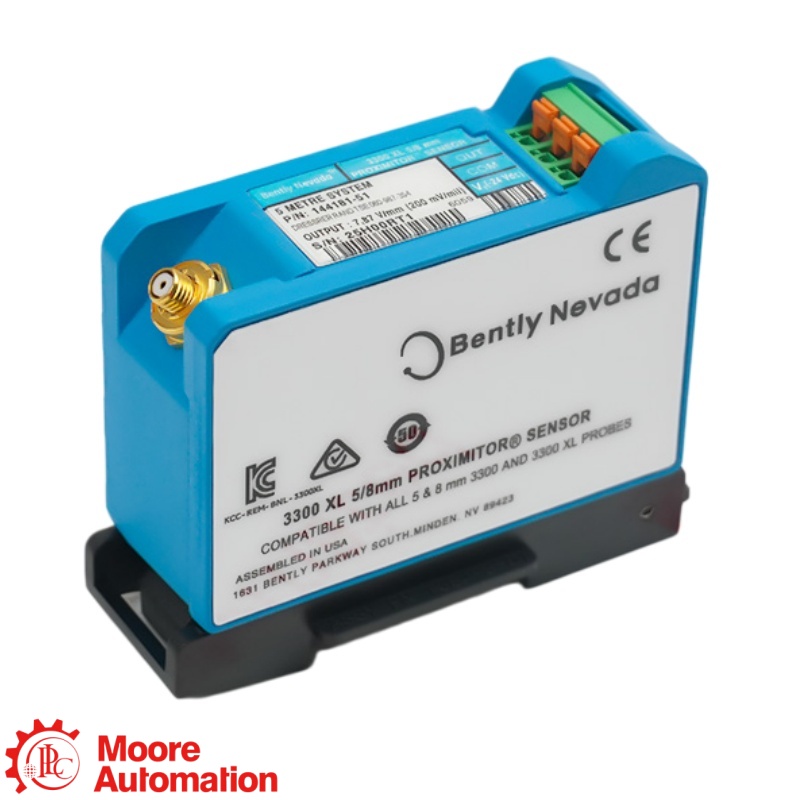

เซ็นเซอร์ตรวจจับระยะใกล้ Bently Nevada 144181-51-05 3300 XL

144181-51-05 เป็นอุปกรณ์อ้างอิง Bently Nevada รุ่นเก่าสำหรับเซ็นเซอร์ Proximitor รุ่น 3300 XL ที่จ่ายไฟและปรับสภาพระบบโพรบกระแสไหลวนที่เข้ากันได้ การกำหนดค่าแบบติดตั้งบนราง DIN ขนาด 5.0 ไมโครเมตร จะสร้างสัญญาณ 200 mV/mil สำหรับช่องสัญญาณการป้องกันเครื่องจักรหรือการตรวจสอบสภาพที่เข้ากันได้

144181-51-05 ใช้ข้อมูลอ้างอิงพื้นฐานแบบเดิม ในขณะที่ข้อมูลการสั่งซื้อปัจจุบันของ Baker Hughes ระบุการกำหนดค่าแบบติดตั้งบนราง DIN ขนาด 5.0 ม. ที่ได้รับการรับรองหลายรายการภายใต้ตระกูล 330180 การเปลี่ยนชิ้นส่วนจะต้องพิจารณาจากป้ายชื่อ ขั้วต่อ และเครื่องหมายการรับรองทั้งหมด แทนที่จะใช้เพียงคำต่อท้ายที่ใช้ร่วมกันเท่านั้น

144181-51-05 ต้องใช้ร่วมกับหัววัด Bently Nevada ขนาด 5 มม. หรือ 8 มม. ที่เข้ากันได้ และสายต่อขยายที่มีความยาวรวมกันทางไฟฟ้าเท่ากับ 5.0 เมตร ความยาวรวมที่แตกต่างกันจะทำให้ระบบที่ได้รับการสอบเทียบเปลี่ยนแปลงไป และไม่สามารถใช้ทดแทนกันได้โดยตรง

144181-51-05 เนื่องจากระบุว่าเป็นแบบติดตั้งบนราง DIN ดังนั้นรุ่นติดตั้งบนแผงควบคุมจึงไม่สามารถใช้แทนกันได้โดยตรง ต้องตรวจสอบวิธีการติดตั้ง ขั้วต่อสายไฟ ช่องเสียบจอภาพ และระยะห่างของตัวเครื่องให้แน่ใจก่อนเปลี่ยนรุ่น

144181-51-05 มีการกำหนดค่าการอนุมัติหลายรายการ -05 ที่เกี่ยวข้องกับเครื่องหมาย CSA, ATEX และ IECEx ในข้อมูลตระกูลปัจจุบัน การจำแนกประเภทพื้นที่อันตรายที่ติดตั้ง การจัดเรียงสิ่งกีดขวาง และเครื่องหมายฉลากที่แน่นอนยังคงต้องตรวจสอบสำหรับสถานที่ปลายทาง

144181-51-05 ต้องใช้แหล่งจ่ายไฟ DC -24 V ที่เข้ากันได้ โดยปกติจะอยู่ในช่วง -17.5 ถึง -26 V DC โดยไม่มีสิ่งกีดขวาง และช่องตรวจสอบที่ออกแบบมาสำหรับเอาต์พุต 200 mV/mil ขั้วของโพรบ การเดินสายทั่วไป การจัดวางสายชีลด์ และอุปกรณ์ป้องกันใดๆ ต้องตรงกับระบบที่มีอยู่

144181-51-05 ควรระบุรายละเอียดอย่างครบถ้วนในใบเสนอราคา เช่น หมายเลขรุ่นบนแผ่นป้ายชื่อที่ชัดเจน รูปภาพฉลากและขั้วต่อ จำนวน ปลายทาง หมายเลขหัววัดที่ติดตั้งและสายต่อขยาย ความยาวรวมของระบบ รุ่นจอภาพ รูปแบบการติดตั้ง และข้อกำหนดสำหรับพื้นที่อันตราย รายละเอียดเหล่านี้ช่วยให้สามารถตรวจสอบหมายเลขรุ่นเดิมและหมายเลขอะไหล่ที่เข้ากันได้
