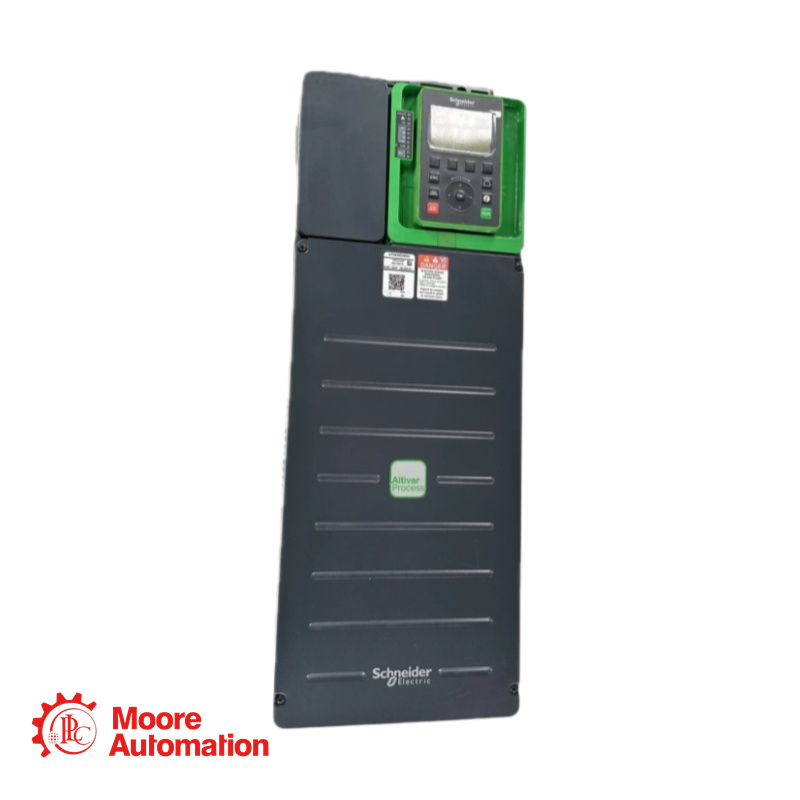

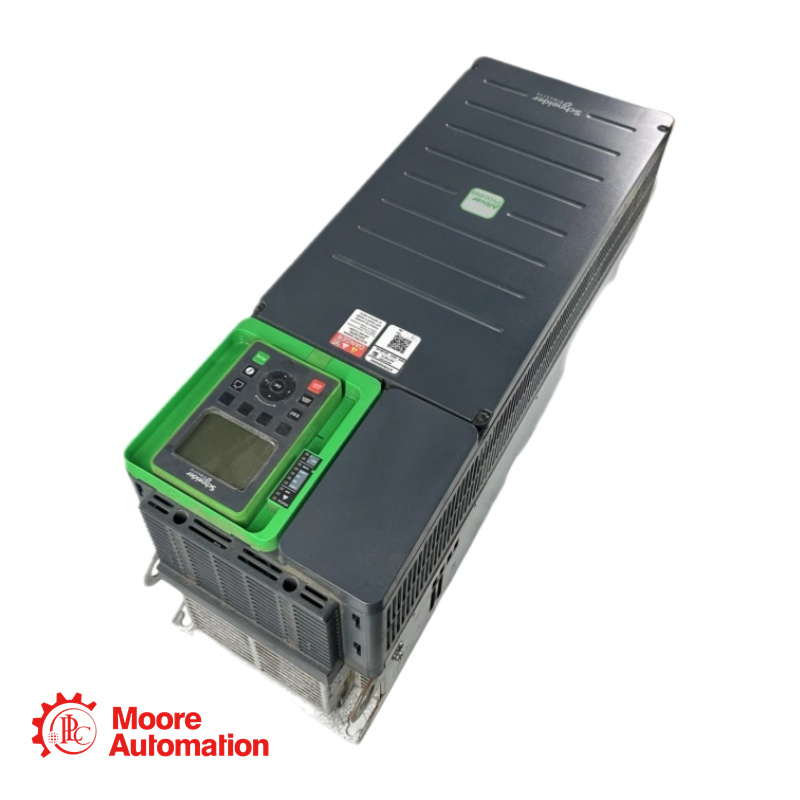

ATV930D45N4 ชุดขับความเร็วแปรผัน - ชไนเดอร์

ติดต่อที่นี่!

ฝ่ายขาย ผู้จัดการฟรีด้า ★★★★★

คำอธิบาย

• ATV930D45N4 เป็นไดรฟ์ปรับความเร็วรอบแบบแปรผันขนาด 45kW, 400/480V จากซีรีส์ ATV900 ของ Altivar Process มีระบบเบรกในตัวและระดับการป้องกันฝุ่นและน้ำ IP21 ประกอบด้วย I/O แบบฝังตัวขั้นสูง (อินพุตแบบดิจิทัล 10 ช่อง, อินพุตแบบอนาล็อก 3 ช่อง, เอาต์พุตแบบดิจิทัล 2 ช่อง, เอาต์พุตแบบอนาล็อก 2 ช่อง และเอาต์พุตแบบรีเลย์ 3 ช่อง) และคุณสมบัติความปลอดภัยที่ครอบคลุม เช่น Safe Torque Off (STO) อุปกรณ์นี้ติดตั้งบนผนังและต้องติดตั้งในแนวตั้ง (±10°) เพื่อการระบายความร้อนที่เหมาะสม โดยมีข้อกำหนดด้านระยะห่างเฉพาะ (≥100 มม. ด้านบน/ด้านล่าง, ≥10 มม. ด้านข้าง)

ข้อกำหนด

●ชื่อสินค้า: ชุดขับปรับความเร็ว ATV930D45N4
●ซีรีส์: ATV930
●กำลังไฟ: 45 กิโลวัตต์
●แรงดันไฟฟ้า: 400/480 โวลต์
●อินพุตแบบอนาล็อก: 3 ช่อง (AI1, AI2, AI3): 0-10V DC หรือ 0/4-20 mA, ความละเอียด 12 บิต
●การใช้พลังงาน: 121 วัตต์ (การพาความร้อนตามธรรมชาติ) / 943 วัตต์ (การพาความร้อนแบบบังคับ) ที่ 380 โวลต์, 4 กิโลเฮิร์ตซ์
●ปริมาณลมเย็น: 240 ลบ.ม./ชม.
●ความชื้นสัมพัทธ์: 5...95% โดยไม่มีการควบแน่น

แอปพลิเคชัน

เดอะ ATV930D45N4 มีการใช้งานอย่างแพร่หลายใน:

การแปรรูปอาหารและเครื่องดื่ม: เครื่องผสม, สายพานลำเลียง, เครื่องบด

การยก: เครนสำหรับกระบวนการผลิต

ทางทะเล: เครื่องยนต์ขับเคลื่อน, วินช์

การแปรรูปวัสดุ (ไม้ เซรามิก หิน พีวีซี โลหะ): เครื่องอัดขึ้นรูป เครื่องอัดรีด

การทำเหมืองแร่ โลหะ และแร่ธาตุ: การใช้งานอื่นๆ

คำถามที่พบบ่อยสำหรับ ATV930D45N4

• Q1: ระยะห่างในการติดตั้งที่จำเป็นสำหรับ ATV930D45N4 คือเท่าใด?

A: คุณต้องเว้นพื้นที่ว่างอย่างน้อย 100 มม. (3.94 นิ้ว) เหนือและใต้ไดรฟ์ และอย่างน้อย 10 มม. (0.39 นิ้ว) ทางด้านข้าง อุปกรณ์ต้องติดตั้งในแนวตั้ง (±10°)

• Q2: สามารถติดตั้งฮาร์ดไดรฟ์นี้เคียงข้างกับฮาร์ดไดรฟ์อื่นได้หรือไม่?

A: ใช่ครับ แต่เฉพาะสำหรับการกำหนดค่า IP20 และติดตั้งฮาร์ดไดรฟ์ได้สูงสุดสองตัวแบบวางเคียงข้างกัน ซึ่งเรียกว่า "ประเภทการติดตั้ง B: วางเคียงข้างกัน IP20"

• Q3: ระดับความสูงสูงสุดที่สามารถใช้งานไดรฟ์นี้ได้โดยไม่ต้องลดกำลังการทำงานคือเท่าใด?

A: ระบบขับเคลื่อนสามารถทำงานได้ที่ระดับความสูงไม่เกิน 1,000 เมตรโดยไม่ต้องลดกำลังไฟฟ้า แต่ที่ระดับความสูงระหว่าง 1,000 ถึง 4,800 เมตร จะต้องลดกำลังไฟฟ้าลง 1% ทุกๆ 100 เมตร

• Q4: ค่าพิกัดของรีเลย์ตรวจจับความผิดพลาด (R1) คืออะไร?

A: รีเลย์ตรวจจับความผิดพลาด R1 สามารถตั้งค่าได้เป็นแบบ NO/NC กระแสสวิตช์สูงสุดคือ 3 A ที่ 250 V AC (โหลดตัวต้านทาน) หรือ 3 A ที่ 30 V DC (โหลดตัวต้านทาน) สำหรับโหลดตัวเหนี่ยวนำ กระแสสวิตช์จะอยู่ที่ 2 A ที่ 250 V AC หรือ 2 A ที่ 30 V DC กระแสสวิตช์ต่ำสุดคือ 5 mA ที่ 24 V DC
