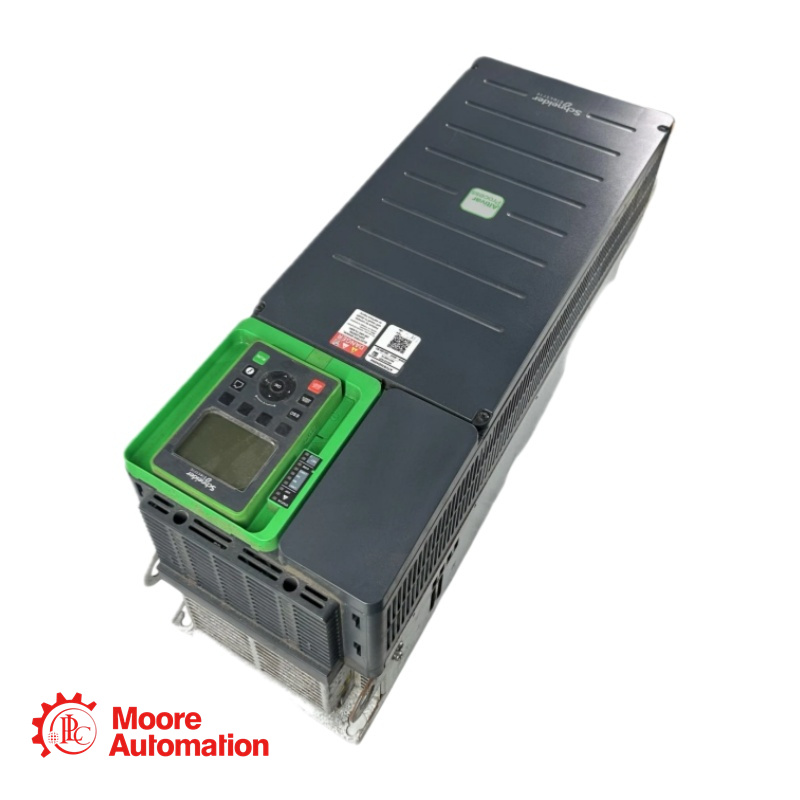

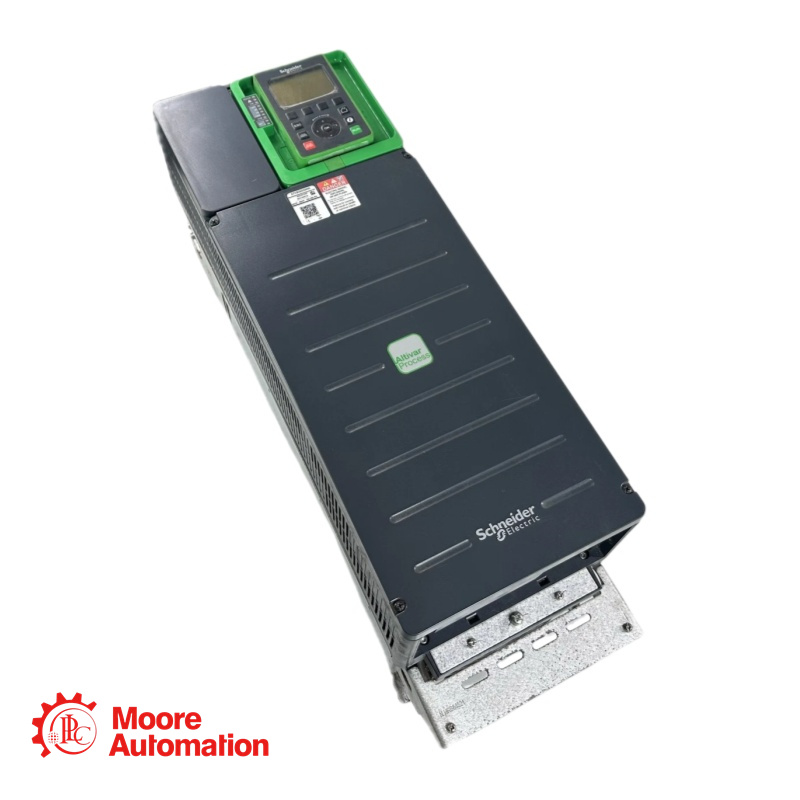

ATV930D45N4 ชุดขับปรับความเร็ว Schneider

🔹ภาพรวมโดยย่อ

คำอธิบายโดยย่อ

กระบวนการอัลติวาร์นี้ ATV930D45N4 ไดร์ฟปรับความเร็วรอบมอเตอร์ (Variable Speed ​​Drive หรือ VSD/VFD) สามารถจ่ายไฟให้กับมอเตอร์ไฟฟ้าแบบซิงโครนัสและอะซิงโครนัส 3 เฟสได้ เหมาะสำหรับมอเตอร์ที่มีกำลังไฟฟ้าสูงสุด 45 กิโลวัตต์/60 แรงม้า สำหรับการใช้งานที่ต้องการโอเวอร์โหลดเล็กน้อย (สูงสุด 120%) และเหมาะสำหรับมอเตอร์ที่มีกำลังไฟฟ้าสูงสุด 37 กิโลวัตต์/50 แรงม้า สำหรับการใช้งานที่ต้องการโอเวอร์โหลดมาก (สูงสุด 150%) ทำงานที่แรงดันไฟฟ้ากระแสสลับ 380 ถึง 480 โวลต์ VSD/VFD นี้ได้รับการออกแบบมาโดยเฉพาะสำหรับกระบวนการทางอุตสาหกรรม ในกลุ่มตลาดต่อไปนี้ ได้แก่ น้ำมันและก๊าซ การทำเหมืองแร่ โลหะและอาหาร เครื่องดื่ม น้ำ และน้ำเสีย ให้ประสิทธิภาพการทำงานของมอเตอร์สูง และควบคุมการเชื่อมต่อทุกประเภทได้อย่างสมบูรณ์ในแอปพลิเคชันแบบมาสเตอร์/สเลฟ บริการเครือข่ายช่วยให้มั่นใจได้ถึงความต่อเนื่องในการทำงานแม้ในกรณีที่การเชื่อมต่อขัดข้อง เว็บเซิร์ฟเวอร์และการบันทึกข้อมูลช่วยลดเวลาหยุดทำงานด้วยการแก้ไขปัญหาอย่างรวดเร็วและการบำรุงรักษาเชิงป้องกัน การเชื่อมต่อขั้นสูง รวมถึง EtherNet/IP และ Modbus TCP ช่วยให้สามารถผสานรวมเข้ากับสถาปัตยกรรมระบบอัตโนมัติได้อย่างลึกซึ้ง ออกแบบมาเพื่อติดตั้งในแนวตั้ง (+/- 10°) บนผนัง

จุดเด่น

ชุดเบรกแบบรวม: ทรานซิสเตอร์เบรกในตัวสำหรับการใช้งานเบรกแบบไดนามิก
การเชื่อมต่อขั้นสูง: ไฟ LED แสดงสถานะการสื่อสารในตัว และความเข้ากันได้กับการ์ดสื่อสารแบบโมดูลาร์
ความปลอดภัยเชิงฟังก์ชัน: อินพุต STO (Safe Torque Off) แบบบูรณาการ (STOA, STOB) ที่เป็นไปตามมาตรฐาน SIL
ทนทานต่อสภาพแวดล้อมได้อย่างดีเยี่ยม: ได้รับการรับรองสำหรับสภาพแวดล้อม 3C3 (สารเคมี) และ 3S3 (ฝุ่น) ตามมาตรฐาน EN/IEC 60721-3-3
ความยืดหยุ่นในการใช้งาน: ตั้งค่าล่วงหน้าและปรับให้เหมาะสมสำหรับกลุ่มเครื่องจักรอุตสาหกรรมเฉพาะด้าน

🔹ข้อมูลทางเทคนิคที่สำคัญ

ค่าความคลาดเคลื่อนของแรงดันไฟฟ้ากระแสสลับแบบสมมาตร: 10%
ค่าความคลาดเคลื่อนของความถี่เครือข่ายสมมาตรสัมพัทธ์: 5%
กระแสเอาต์พุตที่ระบุ: 88.0 A
กำลังมอเตอร์ (กิโลวัตต์): 45.0 กิโลวัตต์ สำหรับการใช้งานปกติ
37.0 กิโลวัตต์ สำหรับงานหนัก
จำนวนแอดเดรส: 1…247 สำหรับ Modbus serial
หมายเลขอินพุตแบบไม่ต่อเนื่อง: 10
จำนวนเอาต์พุตแบบแยกส่วน: 2
หมายเลขอินพุตแบบอนาล็อก: 3
หมายเลขเอาต์พุตแบบอนาล็อก: 2
หมายเลขเอาต์พุตรีเลย์: 3
ความถี่เอาต์พุตสูงสุด: 599 เฮิรตซ์

🔹ขอบเขตการใช้งาน

การแปรรูปอาหารและเครื่องดื่ม: เครื่องผสม, สายพานลำเลียง, เครื่องบด
การยก: เครนสำหรับกระบวนการผลิต
เรือ: เครื่องขับดัน, วินช์
การแปรรูปวัสดุ (ไม้ เซรามิก หิน พีวีซี โลหะ): เครื่องอัดขึ้นรูป เครื่องอัดรีด
การทำเหมืองแร่และโลหะ:
แอปพลิเคชันอื่น
น้ำมันและก๊าซ: แท่นขุดเจาะ, ปั๊มโพรงหมุน, ปั๊มก้านสูบ, ปั๊มสลับ, คอมเพรสเซอร์สำหรับแปรสภาพก๊าซ, เครื่องแยก
แอปพลิเคชันอื่น
เครื่องแยกน้ำและน้ำเสีย
