ไดรฟ์ปรับความเร็ว ATV61HD75N4 - ชไนเดอร์

ติดต่อที่นี่!

ฝ่ายขาย ผู้จัดการฟรีด้า ★★★★★

คำอธิบาย

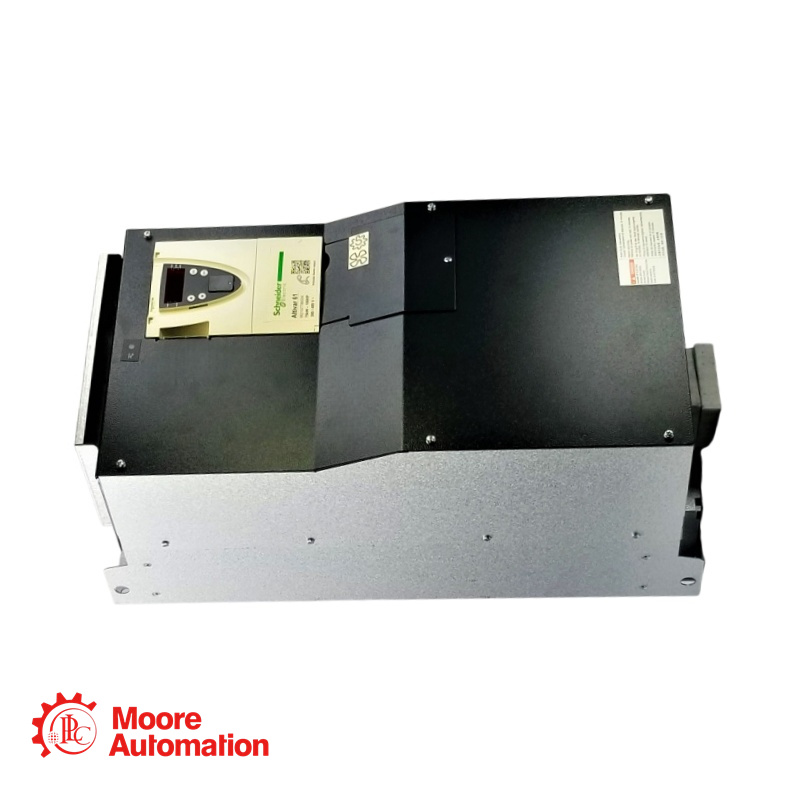

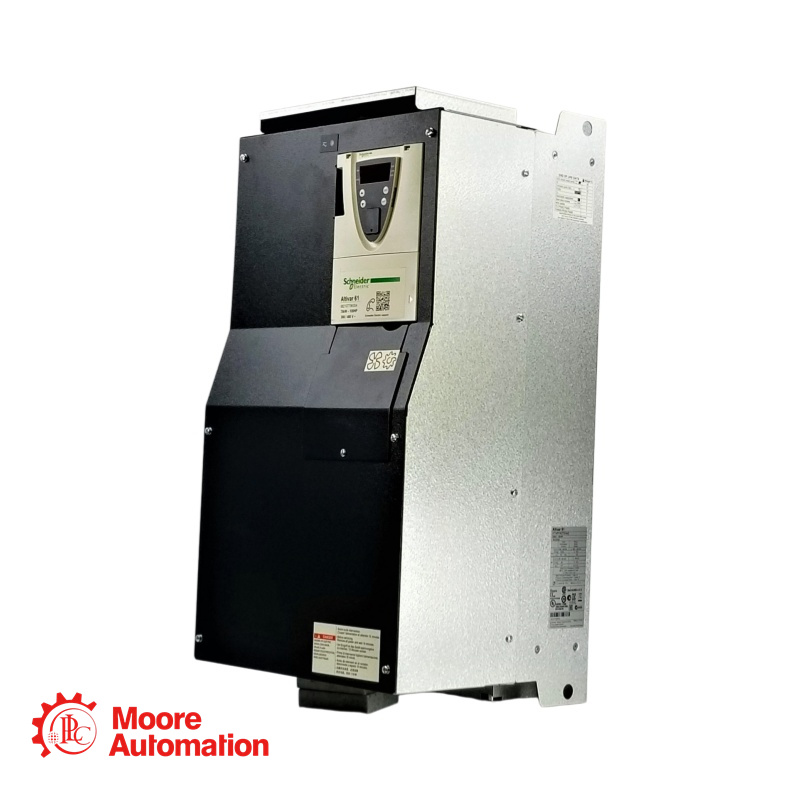

• Schneider Electric Altivar 61 ATV61HD75N4 เป็นไดรฟ์ปรับความเร็วรอบได้ขนาด 75 กิโลวัตต์ (100 แรงม้า) จากซีรีส์ Altivar 61 ซึ่งออกแบบมาสำหรับเครื่องสูบน้ำและเครื่องระบายอากาศ (พัดลม ปั๊ม คอมเพรสเซอร์) ในงานอุตสาหกรรมและอาคาร

• การควบคุมเวกเตอร์ฟลักซ์แบบไร้เซ็นเซอร์สำหรับมอเตอร์อะซิงโครนัส และการควบคุมเวกเตอร์แบบไร้เซ็นเซอร์สำหรับมอเตอร์ซิงโครนัส ให้แรงบิดสูงและการควบคุมความเร็วที่แม่นยำโดยไม่ต้องใช้อุปกรณ์ป้อนกลับ

ข้อกำหนด

●ประเภทผลิตภัณฑ์: ชุดขับความเร็วแปรผัน
●กำลังมอเตอร์: 75 กิโลวัตต์ / 100 แรงม้า (3 เฟส, 380...480 โวลต์)
●แรงดันไฟฟ้าที่จ่าย: 380...480 V (-15% / +10%)
●จำนวนเฟส: 3 เฟส
●กระแสไฟฟ้าในสาย: 167 แอมป์ ที่ 380 โวลต์ / 137 แอมป์ ที่ 480 โวลต์
●กำลังไฟฟ้าปรากฏ: 109.9 kVA ที่ 380 V
●เส้นแนวโน้มสูงสุด Isc:22 kA
●ความถี่ในการสลับสัญญาณที่กำหนด: 12 kHz
●ช่วงความถี่ในการสวิตช์: 1...16 kHz (12...16 kHz เมื่อลดกำลังลง)
●กระแสไฟฟ้าชั่วขณะสูงสุด: 192 แอมป์ เป็นเวลา 60 วินาที
●อุณหภูมิใช้งาน: -10...50 °C (ไม่มีการลดกำลัง), 50...60 °C (มีการลดกำลัง)
●อุณหภูมิในการจัดเก็บ: -25 ถึง 70 องศาเซลเซียส

แอปพลิเคชัน

เดอะ ATV61HD75N4 มีการใช้งานอย่างแพร่หลายใน:

ระบบสูบน้ำ: ปั๊มแรงเหวี่ยง, ปั๊มเพิ่มแรงดัน, ปั๊มหมุนเวียน, ระบบชลประทาน

ระบบระบายอากาศ: พัดลมอุตสาหกรรม, เครื่องเป่าลม, ระบบปรับอากาศ, พัดลมดูดอากาศ, หอระบายความร้อน

ระบบปรับอากาศ: AHU (ชุดปรับอากาศ), คอมเพรสเซอร์

การควบคุมอุปกรณ์สวิตช์เกียร์: การควบคุมเบรกเกอร์วงจร สวิตช์ตัดวงจร และสวิตช์ต่อลงดิน ทั้งในพื้นที่และจากระยะไกล

เครื่องจักรกลอุตสาหกรรม: สายพานลำเลียง (งานเบา), เครื่องผสม (แรงบิดคงที่พร้อมระบบลดกำลัง)

คำถามที่พบบ่อยสำหรับ ATV61HD75N4

• คำถามที่ 1: อัลติวาร์ 61 กับอัลติวาร์ 71 แตกต่างกันอย่างไร?

A:มอเตอร์ Altivar 61 ได้รับการออกแบบมาเพื่อใช้งานกับแรงบิดแปรผัน (กำลังสอง) เช่น ปั๊มและพัดลม ในขณะที่มอเตอร์ Altivar 71 ออกแบบมาสำหรับใช้งานกับแรงบิดคงที่ เช่น สายพานลำเลียง เครื่องอัดรีด และเครื่องยก มอเตอร์ ATV61 มีอัลกอริทึมประหยัดพลังงานที่ออกแบบมาโดยเฉพาะสำหรับโหลดแบบแรงเหวี่ยง

• คำถามที่ 2: สามารถใช้ ATV61HD75N4 กับมอเตอร์ซิงโครนัสได้หรือไม่?

เอ: ใช่แล้ว อุปกรณ์นี้รองรับการควบคุมเวกเตอร์แบบไร้เซ็นเซอร์สำหรับมอเตอร์ซิงโครนัส (มอเตอร์แม่เหล็กถาวร) โดยไม่ต้องใช้ตัวเข้ารหัสป้อนกลับ

• คำถามที่ 3: ฟังก์ชัน "การตัดไฟ" คืออะไร?

เอ: ฟังก์ชันการตัดไฟ (ขั้วต่อ PWR) เป็นฟังก์ชันความปลอดภัยในการตัดแรงบิดอย่างปลอดภัย (STO) ซึ่งจะตัดไฟไปยังมอเตอร์โดยไม่ตัดไฟออกจากส่วนควบคุมของไดรฟ์

• คำถามที่ 4: จะเกิดอะไรขึ้นเมื่ออุณหภูมิการทำงานสูงกว่า 50°C?

เอ: ที่อุณหภูมิสูงกว่า 50°C ไดรฟ์จะต้องลดกำลังขับ (ลดกระแสเอาต์พุต) สามารถใช้งานได้ที่อุณหภูมิสูงถึง 60°C หากลดกำลังขับอย่างเหมาะสม แนะนำให้ติดตั้งชุดพัดลมระบายความร้อนสำหรับแผงควบคุมที่อุณหภูมิสูงกว่า 50°C เพื่อการระบายความร้อนที่เหมาะสม
