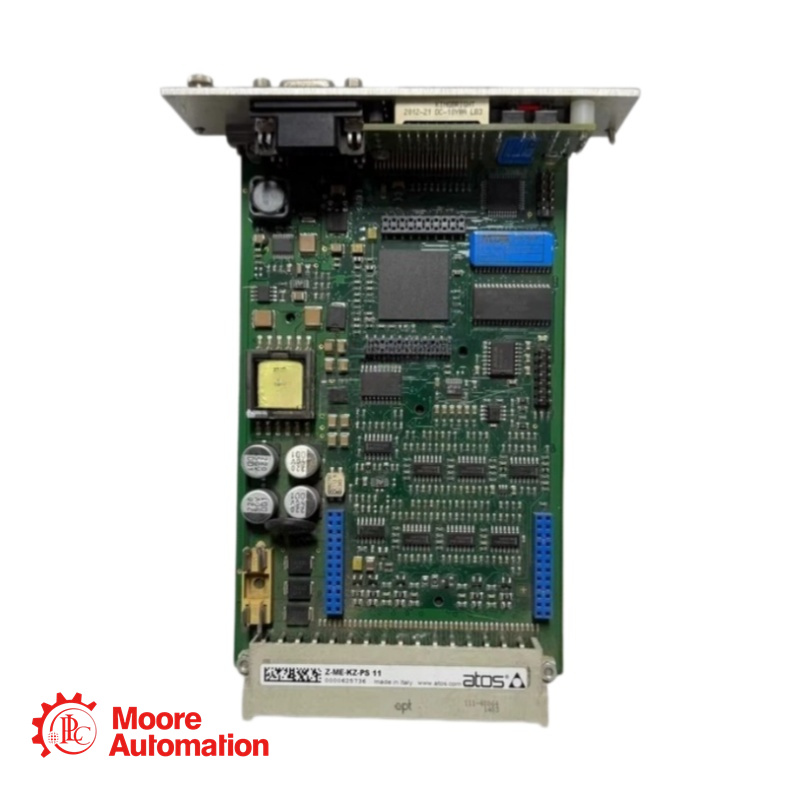

ตัวควบคุมตำแหน่งดิจิทัล Z-ME-KZ-PS

เดอะ Z-ME-KZ-PS เป็นตัวควบคุมแบบดิจิทัลวงปิดที่ออกแบบมาโดยเฉพาะสำหรับเครื่องฉีดขึ้นรูปพลาสติก ทำหน้าที่ควบคุมความเร็วและแรง/แรงดันแบบวงปิดตามคำสั่งแบบเรียลไทม์ (อนาล็อกหรือฟิลด์บัส) ที่สร้างโดยหน่วยควบคุมเครื่องจักร ตัวควบคุมจะรับสัญญาณป้อนกลับตำแหน่งและแรงดัน และสร้างสัญญาณอ้างอิงไปยังวาล์วสัดส่วนที่ควบคุมการไหลของไฮดรอลิกไปยังตัวกระตุ้นการฉีด

ตัวควบคุมนี้รองรับอินพุตทรานสดิวเซอร์วัดตำแหน่งหลายประเภท (SSI, ตัวเข้ารหัสแบบเพิ่มค่า, โพเทนชิโอเมตร, อนาล็อก) และทรานสดิวเซอร์วัดความดัน ตัวเครื่องอยู่ในรูปแบบ Eurocard (DIN 41494) และมีแผงด้านหน้าพร้อมจอแสดงผล 4 หลัก ปุ่มฟังก์ชัน ไฟ LED แสดงสถานะ จุดทดสอบ และพอร์ตสื่อสารสำหรับการกำหนดค่าและการวินิจฉัย

รายละเอียดของ Z-ME-KZ-PS

รุ่น: Z-ME-KZ-PS/Gl
แหล่งจ่ายไฟ: +24 Vcc (20-32 Vrms แบบเรียงกระแส/กรองแล้ว, ริปเปิลสูงสุด 10%)
กำลังไฟสูงสุดที่ใช้: 10 วัตต์
อินพุตของทรานสดิวเซอร์ตำแหน่ง: SSI, ตัวเข้ารหัสแบบเพิ่มค่า, โพเทนชิโอมิเตอร์, อนาล็อก
อินพุตของทรานสดิวเซอร์วัดแรงดัน: อนาล็อก (แรงดันไฟฟ้าหรือกระแสไฟฟ้า), 2 ช่องสัญญาณ
อินพุตแบบอนาล็อก: ±10 V (Ri > 100 kΩ) หรือ 0-20 mA (Ri < 500 โอห์ม)
เอาต์พุตแบบอนาล็อก: ±10 V ที่กระแสสูงสุด 10 mA หรือ 0-20 mA ที่ความต้านทานสูงสุด 500 Ω
อินพุตดิจิทัล: 8 ช่อง, 0-5 V ปิด, 16-24 V เปิด, Ri > 10 kΩ
เอาต์พุตดิจิทัล: 7 ช่อง, 0-24 V @ สูงสุด 30 mA
เปิดใช้งานอินพุต: 0-5 V ปิด, 16-24 V เปิด, Ri > 10 kΩ
สัญญาณเอาต์พุตแสดงข้อผิดพลาด: 0-24 V ที่กระแสสูงสุด 50 mA (0 V = ข้อผิดพลาด, 24 V = ปกติ)

Z-ME-KZ-PS

คำถามที่พบบ่อย (FAQ)

ถาม: Z-ME-KZ-PS ใช้สำหรับอะไร?
เอ: เป็นตัวควบคุมแบบวงปิดสำหรับเครื่องฉีดขึ้นรูปพลาสติก ทำหน้าที่ควบคุมความเร็วในการฉีด แรงดันในการอัดและคงแรงดัน แรงดันย้อนกลับ และขั้นตอนการคลายแรงดัน

ถาม: อุปกรณ์นี้รองรับทรานสดิวเซอร์ระบุตำแหน่งประเภทใดบ้าง?
เอ: อุปกรณ์นี้รองรับ SSI (serial synchronous interface), ตัวเข้ารหัสแบบเพิ่มค่า (incremental encoder), โพเทนชิโอมิเตอร์ และทรานสดิวเซอร์ตำแหน่งแบบอนาล็อก (แรงดันหรือกระแส) สามารถเลือกประเภทอินพุตได้ด้วยซอฟต์แวร์

ถาม: สามารถเชื่อมต่อทรานสดิวเซอร์วัดแรงดันได้กี่ตัว?
เอ: สามารถเชื่อมต่อทรานสดิวเซอร์วัดแรงดันระยะไกลได้สูงสุดสองตัวสำหรับการควบคุมตำแหน่ง/แรงแบบสลับกัน สำหรับการควบคุมตำแหน่ง/แรงดันนั้น ทรานสดิวเซอร์เพียงตัวเดียวก็เพียงพอแล้ว

ถาม: มีตัวเลือกการติดต่อสื่อสารอะไรบ้าง?
เอ: มาตรฐาน: พอร์ตอนุกรม RS232 (แผงด้านหน้า) สำหรับการกำหนดค่าโดยใช้ซอฟต์แวร์ Atos Z-SW
ตัวเลือก BP: PROFIBUS DP (แผงด้านหน้า) สำหรับการสื่อสารแบบฟิลด์บัส
ตัวเลือก BC: CANopen (ขั้วต่อด้านหลัง) สำหรับการสื่อสารแบบฟิลด์บัส

ถาม: ตัวควบคุมได้รับการกำหนดค่าและปรับแต่งอย่างไร?
เอ: การกำหนดค่าและการปรับแต่งทำได้โดยใช้ซอฟต์แวร์การเขียนโปรแกรม Atos Z-SW ผ่านพอร์ตอนุกรม RS232 พารามิเตอร์ต่างๆ ได้แก่ ไดนามิก PID การปรับขนาด ขีดจำกัด การกำหนดค่า I/O ดิจิทัล และการจัดการข้อผิดพลาด

ถาม: แหล่งจ่ายไฟที่แนะนำสำหรับคอนโทรลเลอร์นี้คืออะไร?
เอ: จำเป็นต้องใช้แหล่งจ่ายไฟ 24 Vdc ที่เสถียรหรือผ่านการแปลง/กรองแล้ว สำหรับแหล่งจ่ายไฟที่ผ่านการแปลงแล้ว ให้เพิ่มตัวเก็บประจุอย่างน้อย 10,000 μF/40 V สำหรับแบบเฟสเดียว หรือ 4,700 μF/40 V สำหรับแบบสามเฟส
