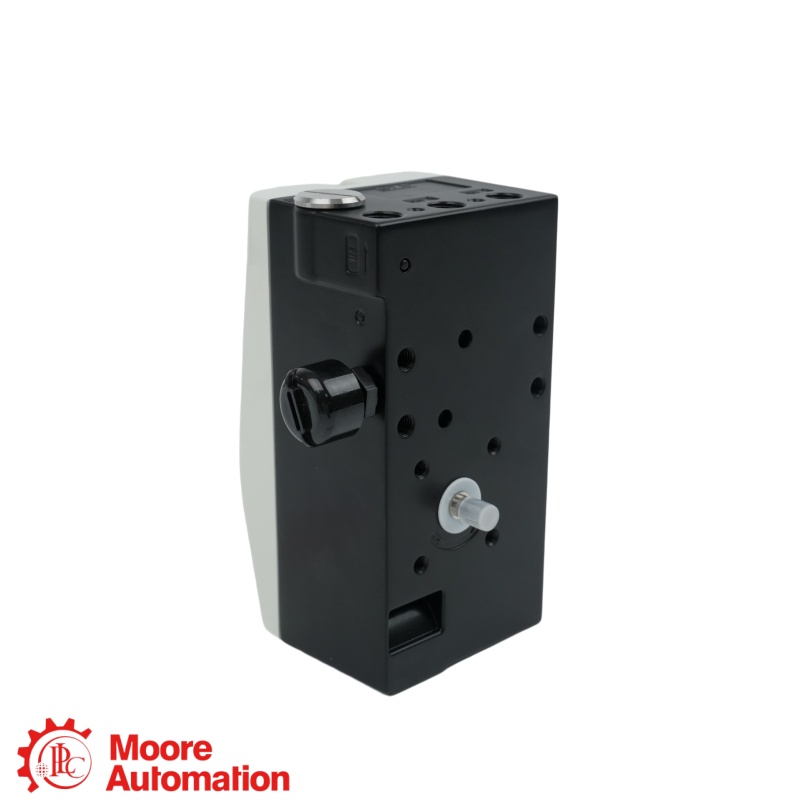

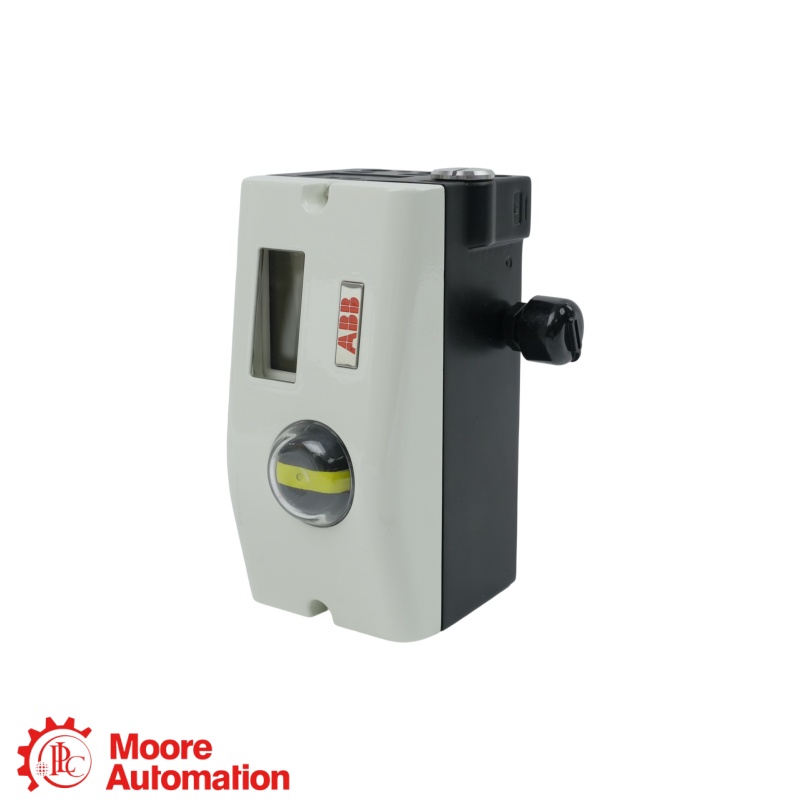

อุปกรณ์กำหนดตำแหน่งวาล์วไฟฟ้า-นิวแมติก ABB V18345-1010261001 TZIDC

V18345-1010261001 TZIDC เป็นอุปกรณ์กำหนดตำแหน่งแบบไฟฟ้า-นิวแมติกสำหรับควบคุมแอคทูเอเตอร์วาล์วนิวแมติกจากจุดตั้งค่าแบบสองสาย 4–20 mA เอาต์พุตแบบทำงานด้านเดียวและสัญญาณป้อนกลับตำแหน่งแบบอนาล็อกแยกต่างหากเหมาะสำหรับงานที่ต้องการทั้งการกำหนดตำแหน่งวาล์วและสัญญาณตำแหน่ง

V18345-1010261001 มีตัวเลือกการติดตั้ง/ตัวเรือน ABB หมายเลข 10: ตัวเรือนอะลูมิเนียมเคลือบเงาสำหรับแอคชูเอเตอร์เชิงเส้นตามมาตรฐาน DIN/IEC 534/NAMUR หรือแอคชูเอเตอร์แบบหมุนตามมาตรฐาน VDI/VDE 3845 ตรวจสอบการเชื่อมต่อและระยะการเคลื่อนที่ของแอคชูเอเตอร์เทียบกับคำแนะนำการติดตั้งของ ABB มาตรฐานเพียงอย่างเดียวไม่ได้กำหนดความพอดีโดยตรงสำหรับวาล์วทุกตัว

V18345-1010261001 รับสัญญาณกำหนดตำแหน่งแบบสองสาย 4–20 mA ผ่านตัวเลือกอินพุต 1 ซึ่งมีขั้วต่ออะแดปเตอร์ LKS ตัวเลือกป้อนกลับ 1 เป็นสัญญาณตำแหน่งอนาล็อกแบบสองสาย 4–20 mA ที่เสียบปลั๊กแยกต่างหาก จัดสรรและต่อสายวงจรคำสั่งและวงจรป้อนกลับตามแผนภาพขั้วต่อของ ABB

สำหรับ V18345-1010261001ตรวจสอบการเข้าของสายเคเบิล M20 × 1.5 และการเชื่อมต่อลม G1/4 จ่ายลมสะอาดสำหรับเครื่องมือ และตั้งค่าจุด 4–20 mA จากนั้นตรวจสอบการเคลื่อนที่ของแอคชูเอเตอร์และตำแหน่งปลายเชิงกล คำแนะนำของ ABB TZIDC ระบุให้ใช้ Autoadjust หากซอฟต์แวร์ที่ติดตั้งรองรับ (เวอร์ชัน 2.XX หรือใหม่กว่า) ตามด้วยการตรวจสอบระยะการเคลื่อนที่ของวาล์วและการป้อนกลับ

V18345-1010261001 ใช้ตัวเลือกเอาต์พุต ABB ที่ 2: การทำงานแบบนิวแมติกส์แบบทางเดียวและหยุดการทำงานเมื่อไฟฟ้าดับ เมื่อไฟฟ้าดับ ตัวเลือกนี้กำหนดให้คงตำแหน่งของแอคชูเอเตอร์ไว้แทนที่จะทำงานในกรณีฉุกเฉินตามตัวเลือกเอาต์พุตที่ 1 ต้องปรับพฤติกรรมนี้ให้ตรงกับการตอบสนองต่อการสูญเสียพลังงานที่วาล์วต้องการ

ไม่ใช่ในกรณีที่จำเป็นต้องใช้การสื่อสารแบบ HART: V18345-1010261001 ใช้ตัวเลือกอินพุตที่ 1 ซึ่งเป็นอินพุตแบบสองสาย 4–20 mA พร้อมขั้วต่ออะแดปเตอร์ LKS ABB ระบุตัวเลือกอินพุตที่ 2 แยกต่างหากพร้อมโมดูล FSK สำหรับ HART เปรียบเทียบรหัสการสั่งซื้อทั้งหมดและข้อกำหนดการสื่อสารของโฮสต์ก่อนทำการย้ายระบบ

ยืนยันข้อมูลทั้งหมด V18345-1010261001 รหัสป้ายชื่อ/รหัสสั่งซื้อ ไม่ใช่แค่ตระกูล V18345 เท่านั้น ลำดับตัวเลือกของ ABB ระบุเคส 10 ที่ไม่มีตัวบ่งชี้เชิงกล อินพุต 1 ที่ไม่มี HART FSK ไม่มีระบบป้องกันการระเบิด (0) ระบบหยุดการทำงานเมื่อเกิดข้อผิดพลาดแบบทำงานด้านเดียว (2) การเชื่อมต่อ M20 × 1.5/G1/4 (6) การป้อนกลับแบบอนาล็อก (1) และไม่มีชุดป้อนกลับดิจิทัลเชิงกล (00) หากต้องการการอนุมัติ Ex หรือตัวเลือกอื่น ให้เลือกโค้ดที่ได้รับการตรวจสอบแยกต่างหาก
