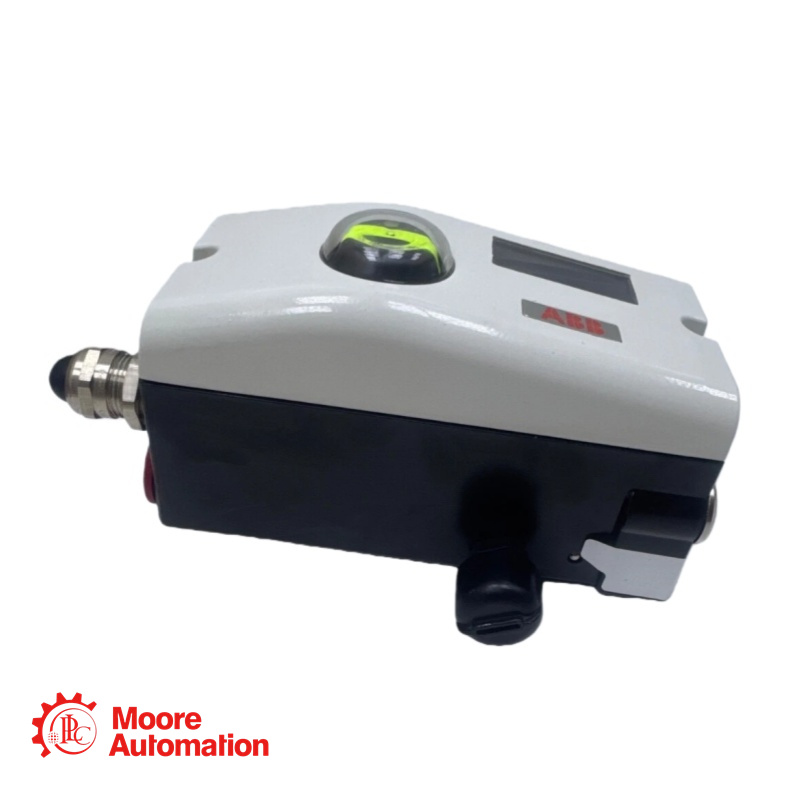

ABB TZIDC-110 เครื่องกำหนดตำแหน่งดิจิตอล

ช่องทางการติดต่อ?

คลิกเพื่อติดต่อ ของเรา ผู้จัดการฝ่ายขาย: ฟรีดา

ค้นพบผลิตภัณฑ์นี้

โปรไฟล์ PROFIBUS: แอคทูเอเตอร์ไฟฟ้า-นิวแมติก V3.0
ชั้นกายภาพ: เป็นไปตามมาตรฐาน IEC 61158-2
อัตราการส่งข้อมูล: 31.25 กิโลบิต/วินาที
แรงดันไฟฟ้าจ่ายบัส: 9.0 ถึง 32.0 โวลต์ DC
แรงดันไฟฟ้าสูงสุดที่อนุญาต: 35 โวลต์ DC
กระแสไฟเข้า: 10.5 มิลลิแอมป์
กระแสไฟฟ้าในกรณีเกิดข้อผิดพลาด: 15 mA (10.5 mA + 4.5 mA)
ชื่ออุปกรณ์: TZIDC-X10
ช่วงหมายเลขบัส: 0 ถึง 126 (ค่าเริ่มต้น: 126)
ระยะการเคลื่อนที่ของแอคชูเอเตอร์:
มุมการหมุน (ช่วงการวัด): 270°
ช่วงการทำงานของแอคทูเอเตอร์เชิงเส้น: ต่ำสุด 25° สูงสุด 45°
ช่วงการทำงานของแอคทูเอเตอร์แบบหมุน: ต่ำสุด 25°, สูงสุด 35° <270°
ขีดจำกัดการเคลื่อนที่ของแอคชูเอเตอร์: สามารถกำหนดค่าได้อย่างอิสระตั้งแต่ 0 ถึง 100% ของระยะการเคลื่อนที่ทั้งหมด (ช่วงต่ำสุด >20%)
การยืดเวลาการเคลื่อนที่ของแอคชูเอเตอร์: 0 ถึง 200 วินาที สามารถปรับแยกกันได้สำหรับแต่ละทิศทาง (เฉพาะกับระบบนิวแมติกแบบ "ป้องกันความล้มเหลว")
ขีดจำกัดเวลา Dead Band (พารามิเตอร์การตรวจสอบ): 0 ถึง 200 วินาที
การเชื่อมต่อระบบลม: ตัวเลือกเกลียว: 1/4-14 NPT, 1/4-18 NPT, M20 x 1.5, G 1/4, Rc 1/4
แรงดันลมที่จ่าย (มาตรฐาน): 1.4 ถึง 6.0 บาร์ (20 ถึง 90 psi)
แรงดันลมที่จ่าย (รุ่นสำหรับเรือ): 1.6 ถึง 5.5 บาร์ (23 ถึง 80 ปอนด์-ฟุต)
ความสามารถในการจ่ายอากาศ (ที่ 1.4 บาร์ / 20 psi): >5 กก./ชม. (~3.9 นิวตันเมตร³/ชม. / 2.3 scfm)
ความสามารถในการจ่ายอากาศ (ที่ 6.0 บาร์ / 90 psi): >13 กก./ชม. (~10 นิวตันเมตร³/ชม. / 6 scfm)
ปริมาณการใช้อากาศ (โหมดสแตนด์บาย): <0.03 กก./ชม. (<0.015 scfm) โดยไม่ขึ้นอยู่กับแรงดันจ่าย
ความละเอียด (การแปลงสัญญาณอนาล็อกเป็นดิจิทัล): >16,000 ขั้น
ความถี่ในการสุ่มตัวอย่าง: 20 มิลลิวินาที
ผลกระทบจากอุณหภูมิแวดล้อม: ≤0.5% ต่อ 10 K (อุณหภูมิอ้างอิง: 20 °C)
อิทธิพลของการสั่นสะเทือน: ≤1% จนถึง 10 กรัม ที่ 80 เฮิรตซ์
ช่วงอุณหภูมิ (การใช้งาน การจัดเก็บ การขนส่ง): -40 ถึง +85 องศาเซลเซียส (-40 ถึง 185 องศาฟาเรนไฮต์)
ความชื้นสัมพัทธ์ (ขณะใช้งาน): สูงสุด 95% (เฉลี่ยทั้งปี) สามารถเกิดการควบแน่นได้เมื่อปิดฝาครอบและเปิดระบบระบายอากาศ
ความชื้นสัมพัทธ์ (ระหว่างการขนส่ง/การจัดเก็บ): สูงสุด 75% (เฉลี่ยทั้งปี)

การใช้พื้นที่

น้ำมันและก๊าซ
เคมีและปิโตรเคมี
เภสัชกรรมและเทคโนโลยีชีวภาพ
การผลิตไฟฟ้า
