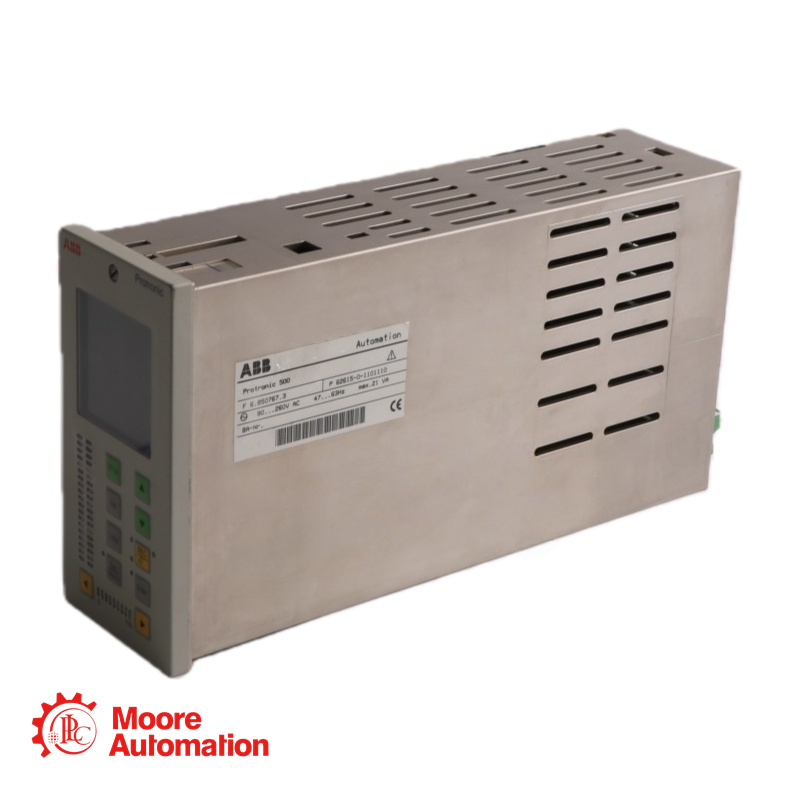

ตัวควบคุม ABB Protronic 500 F 6.850041.1 P62615-0-141110

พารามิเตอร์ผลิตภัณฑ์

ABB Protronic 500 เป็นตัวควบคุมกระบวนการแบบโมดูลาร์อเนกประสงค์ที่ออกแบบมาเพื่อการใช้งานหลากหลายประเภท

อุปกรณ์นี้มอบการควบคุมที่แม่นยำ ความสามารถในการกำหนดค่าที่หลากหลาย และความสามารถในการขยายที่แข็งแกร่งผ่านช่องเสียบโมดูล I/O หลายช่อง

เหมาะสำหรับการติดตั้งที่แผงด้านหน้า ช่วยให้การทำงานเชื่อถือได้ในสภาพแวดล้อมทางวิศวกรรมกระบวนการที่หลากหลาย ด้วยความแม่นยำสูงและตัวเลือกการบูรณาการที่ยืดหยุ่น

อินพุตอเนกประสงค์ AI01: สามารถกำหนดค่าสำหรับสัญญาณมาตรฐาน 0/4...20 mA, เทอร์โมคัปเปิล (ชนิด J, E, K, L, U, R, S, T, B, D), RTD Pt100 (2-/3-/4-สาย) หรือโพเทนชิโอมิเตอร์ ความละเอียด ≤0.01%, ความแม่นยำ ≤0.2% มีคุณสมบัติการตรวจสอบการขาดของสาย/การขาดของเซ็นเซอร์, การปรับให้เป็นเส้นตรง และการหาค่ารากที่สอง การป้องกันกระแสเกิน/การกลับขั้วสูงสุด ±40 mA
อินพุตอะนาล็อก AI02: อินพุตสำหรับสัญญาณ mA (0/4...20 mA) ข้อมูลทางเทคนิคคล้ายกับ AI01 แต่ไม่มีฉนวนไฟฟ้า มีตัวเลือกสำหรับอินพุต 0...10 V (ดูรหัสสินค้าหมายเลข 310)
อินพุต/เอาต์พุตแบบไบนารี: อินพุต/เอาต์พุตแบบไบนารีที่กำหนดค่าได้ 4 ช่อง พิกัดอินพุต: 24V DC, สัญญาณ 1: 13.0...30.2V, สัญญาณ 0: -3.0...5.0V พิกัดเอาต์พุต: 24V ภายนอก, สัญญาณ 1: 13.0...30.2V (0...สูงสุด mA), สัญญาณ 0: -3.0...5.0V (0...0.15 mA) ความถี่ในการสวิตช์ ≤8 Hz
ข้อมูลทั่วไป: ความละเอียด ≤0.01%, ความแม่นยำ ≤0.2%, ผลกระทบจากอุณหภูมิ ≤0.2%/10°C แรงดันโหมดร่วมที่อนุญาตเทียบกับกราวด์ของอุปกรณ์ ≤±4V DC แรงดันโหมดต่างที่อนุญาต: 50 mVss ความถี่จำกัดของตัวกรองอินพุตฮาร์ดแวร์: 7 Hz
เอาต์พุตแบบอนาล็อก: 0/4...20 mA ที่โหลดสูงสุด 750 Ω ป้องกันการลัดวงจรและวงจรเปิด ช่วงการควบคุม: 0...≥21 mA ความคลาดเคลื่อนจากโหลด: 0.1%/100 Ω ความละเอียด ≤0.01%
เอาต์พุตไบนารี: ดู "การรับส่งข้อมูลไบนารี" ในหัวข้ออินพุต
สัญญาณส่งผ่านเครื่องส่งสัญญาณ: แรงดันเอาต์พุต 20...24 V DC, 100 mA, ป้องกันการลัดวงจร พร้อมระบบตรวจสอบโหลด
ประเภทของตัวควบคุม: PID 2 จุด, ตัวควบคุมความร้อน-ปิด-เย็น, ตัวควบคุมแบบขั้นบันได, ตัวควบคุมแบบต่อเนื่อง (สามารถเลือกแบบแบ่งช่วงได้)
โปรแกรมเมอร์: สามารถจัดเก็บโปรแกรมได้สูงสุด 10 โปรแกรม แต่ละโปรแกรมมี 15 เซ็กเมนต์ ระยะเวลาของแต่ละเซ็กเมนต์: 0...99:59:59 ชั่วโมง
การกำหนดค่า: การกำหนดค่ารายการโดยใช้รหัสผ่าน หรือการกำหนดค่าแบบอิสระ (ผ่านซอฟต์แวร์ IBIS_R+ บนพีซี)
การขยาย: มีช่องเสียบโมดูล 7 ช่อง สำหรับเพิ่มอินพุต/เอาต์พุตแบบอนาล็อก/ไบนารี อินเทอร์เฟซ (RS485, RS232, PROFIBUS-DP) นาฬิกาเรียลไทม์ เป็นต้น
ซีพียู: ความละเอียดของค่าที่วัด/แก้ไข ≤0.01% เวลาในการทำงานต่อรอบ ≥45 มิลลิวินาที (การตั้งค่าหลักโดยไม่มีโมดูลเพิ่มเติม) สำรองข้อมูลผ่าน Flash-EPROM หรือการ์ดหน่วยความจำเสริม
รุ่น AC: 115 ถึง 230 V AC (90...260 V), 47...63 Hz การใช้พลังงาน: 9 VA (6 W) โดยไม่มีโมดูล + สูงสุด 12 VA (9 W) เมื่อมีโมดูล การเชื่อมต่อสำรองกรณีไฟดับ >150 ms ที่ >180 V AC
เวอร์ชั่น DC: 24 V UC (-25...+30%), ริปเปิลตกค้าง <±3 Vss. การใช้พลังงาน: 10 VA (7 W) โดยไม่มีโมดูล + สูงสุด 13 VA (9 W) เมื่อมีโมดูล การเชื่อมต่อเมื่อไฟดับ >20 ms ที่ 0.85 x Uitem. ตัวประกอบกำลัง cosφ=0.7 ไม่จำเป็นต้องใช้ฟิวส์ภายนอก
