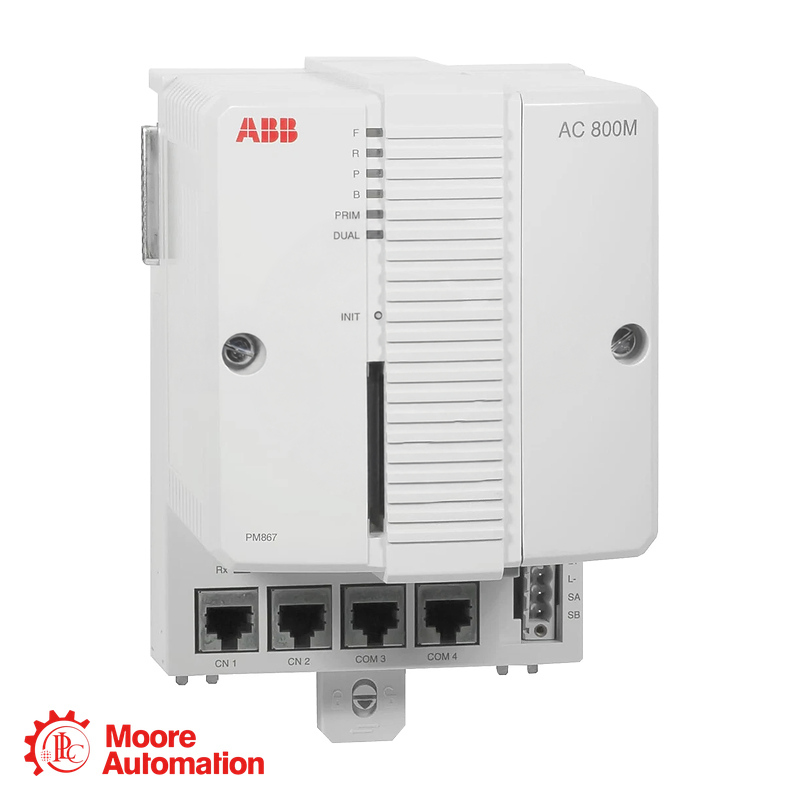

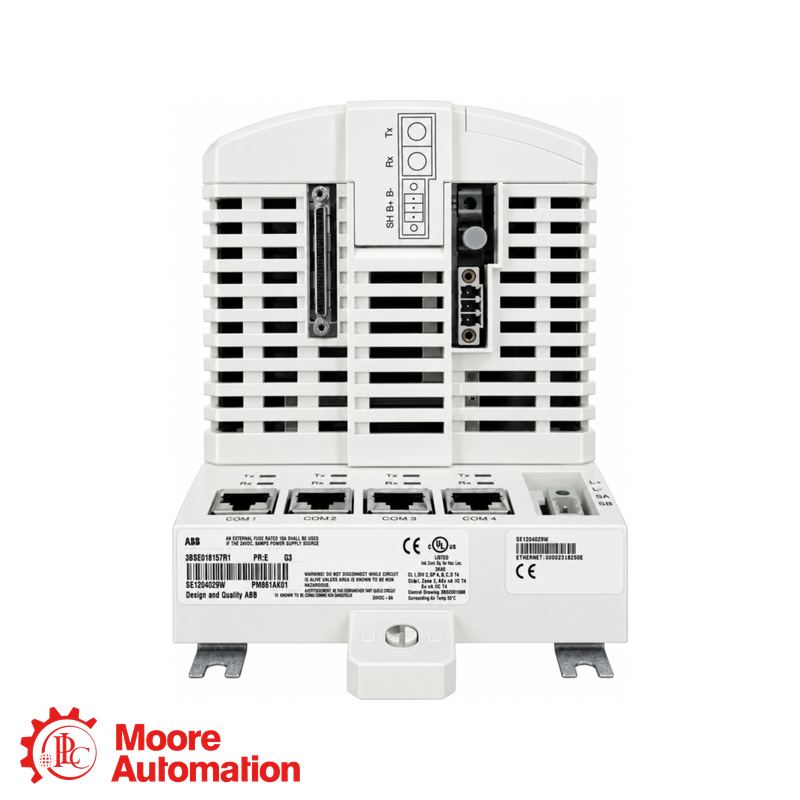

ABB PM867K01 3BSE076355R1 เป็นแพ็คเกจโปรเซสเซอร์ AC 800M High Integrity แบบเดี่ยว สำหรับแอปพลิเคชันควบคุม System 800xA
ยี่ห้อ :
ABBส่วนจำนวน :
PM867K01 3BSE076355R1น้ำหนัก :
1.2 kgมิติ :
11.9x18.6x13.5 cmประเทศต้นกำเนิด :
Swedenรหัส HS :
8537101190คำอธิบาย :
High Integrity Processor Unit
ติดต่อ ด้านล่างเพื่อรับราคาที่ดีที่สุด
ติดต่อ-- ฟริดา
อีเมล--sales5@mooreplc.com
มือถือ (WhatsApp)-- +86 15359408275
ภาพรวมผลิตภัณฑ์
เอบีบี PM867K01 3BSE076355R1 เป็นชุดโปรเซสเซอร์ AC 800M High Integrity แบบเดี่ยวสำหรับแอปพลิเคชันควบคุม System 800xA ประกอบด้วยโปรเซสเซอร์ PM867 ความเร็ว 133 MHz พร้อมแผ่นฐาน TP830, ตัวยุติบัส และแบตเตอรี่สำรองหน่วยความจำ โปรเซสเซอร์มีหน่วยความจำ 64 MB รวมถึง RAM สำหรับแอปพลิเคชัน 46.559 MB สามารถประมวลผลการดำเนินการทางตรรกะแบบบูลีน 1,000 ครั้งได้ในเวลาประมาณ 0.09 มิลลิวินาที และรองรับเวลาวงจรของโปรแกรมแอปพลิเคชันได้ถึง 1 มิลลิวินาที PM867K01 จัดจำหน่ายในรูปแบบแพ็คเกจ K01 ที่ไม่มีระบบสำรอง ตัวควบคุมนี้ใช้งานร่วมกับ System 800xA เวอร์ชัน 6.0.2 และเวอร์ชันที่ใหม่กว่าได้ ควรตรวจสอบเวอร์ชันซอฟต์แวร์ทางวิศวกรรม เฟิร์มแวร์ ไลบรารีฮาร์ดแวร์ การกำหนดค่าระบบความปลอดภัย และ I/O ที่เชื่อมต่อก่อนการใช้งานจริง
ข้อกำหนดทางเทคนิค
พารามิเตอร์ | ข้อกำหนด |
ผู้ผลิต | เอบีบี |
หมายเลขรุ่น | พีเอ็ม867K01 |
หมายเลขบทความ | 3BSE076355R1 |
กลุ่มผลิตภัณฑ์ | เอซี 800 เอ็ม |
ประเภทผลิตภัณฑ์ | ชุดหน่วยประมวลผลที่มีความสมบูรณ์สูง |
การกำหนดค่าแพ็คเกจ | โปรเซสเซอร์เดี่ยว แพ็คเกจ K01 แบบไม่ซ้ำซ้อน |
ความกว้างของแผ่นฐาน | 115 มม. |
ประเภทโปรเซสเซอร์ | เอ็มพีซี866 |
ความถี่สัญญาณนาฬิกา | 133 เมกะเฮิร์ตซ์ |
ประสิทธิภาพการดำเนินการ | ดำเนินการทางตรรกะแบบบูลีน 1,000 ครั้งใน 0.09 มิลลิวินาที |
หน่วยความจำทั้งหมด | 64 MB |
แอปพลิเคชัน RAM | 46.559 MB |
เฟิร์มแวร์แฟลช PROM | 18 MB |
ระยะเวลาดำเนินการขั้นต่ำของใบสมัคร | 1 มิลลิวินาที |
แอปพลิเคชันต่อคอนโทรลเลอร์ | สูงสุด 32 |
โปรแกรมต่อใบสมัคร | สูงสุด 64 |
แผนภาพต่อแอปพลิเคชัน | สูงสุด 128 |
งานต่อตัวควบคุม | สูงสุด 32 |
เวลาวงจรที่แตกต่างกัน | สูงสุด 32 |
ความสามารถในการสลับการกำหนดค่าสำรอง | สูงสุด 10 มิลลิวินาที เมื่อใช้งานในรูปแบบการสำรองข้อมูลที่รองรับ |
แรงดันไฟฟ้าที่จ่าย | 24 โวลต์ DC |
ช่วงการจ่ายที่อนุญาต | 19.2–30 โวลต์ DC |
การใช้กระแสไฟที่ 24 V DC | กระแสไฟปกติ 210 mA; กระแสไฟสูงสุด 360 mA |
การสูญเสียพลังงาน | กำลังไฟทั่วไป 5.1 วัตต์; กำลังไฟสูงสุด 8.6 วัตต์ |
อินพุตสถานะแหล่งจ่ายไฟสำรอง | ได้รับการสนับสนุน |
แบตเตอรี่สำรองในตัว | ลิเธียม 3.6 โวลต์ |
การซิงโครไนซ์นาฬิกา | 1 มิลลิวินาทีระหว่างคอนโทรลเลอร์ AC 800M โดยใช้ CNCP |
คิวเหตุการณ์ต่อไคลเอ็นต์ OPC | กิจกรรมสูงสุด 3,000 รายการ |
อัตราการถ่ายโอนเหตุการณ์ OPC | 36–86 เหตุการณ์ต่อวินาที |
อัตราการถ่ายโอนข้อความข้อมูล OPC | 113–143 ข้อความต่อวินาที |
โมดูลการสื่อสาร CEX-Bus | สูงสุด 12 |
ประโยชน์
• การประมวลผลแอปพลิเคชันที่รวดเร็ว
• รองรับสถาปัตยกรรมที่มีความสมบูรณ์สูง
• การขยายการสื่อสารที่ปรับขนาดได้
• การรวมระบบ I/O แบบกระจายที่ยืดหยุ่น
• การจัดการแอปพลิเคชันและงานหลายอย่างพร้อมกัน
• การเชื่อมต่อเครือข่ายควบคุมแยกต่างหาก
• การติดตั้งตู้ควบคุมขนาดกะทัดรัด
• การบูรณาการกับเครื่องมือทางวิศวกรรมของระบบ 800xA
Aขอบเขตการใช้งาน
ขอบเขตการใช้งาน | การใช้งานทั่วไป |
การควบคุมกระบวนการที่มีความน่าเชื่อถือสูง | PM867K01 สามารถทำหน้าที่เป็นโปรเซสเซอร์หลักในสถาปัตยกรรมที่มีความสมบูรณ์สูง (High Integrity) ที่ผ่านการรับรอง เมื่อใช้งานร่วมกับโมดูล SM812 และการกำหนดค่าซอฟต์แวร์ ABB ที่จำเป็น เหมาะสำหรับแอปพลิเคชันที่ต้องมีการประสานงานตรรกะการควบคุมและฟังก์ชันที่เกี่ยวข้องกับความปลอดภัยภายในระบบ 800xA |
ระบบล็อกอุปกรณ์ที่สำคัญ | ตัวควบคุมสามารถสั่งการให้ใช้งานอุปกรณ์ ลำดับการปิดระบบ และการล็อกการทำงานที่ประสานกันสำหรับอุปกรณ์สำคัญในกระบวนการผลิตได้ โครงสร้างสุดท้ายต้องเป็นไปตามคู่มือความปลอดภัยที่เกี่ยวข้องเมื่อตรรกะทำงานในส่วนที่เกี่ยวข้องกับความปลอดภัย |
กระบวนการผลิตแบบต่อเนื่อง | โปรเซสเซอร์ความเร็ว 133 เมกะเฮิร์ตซ์ ประสิทธิภาพการประมวลผลแบบบูลีน 0.09 มิลลิวินาที และรอบการทำงานที่กำหนดค่าได้ ช่วยสนับสนุนการควบคุมและการจัดลำดับอย่างต่อเนื่อง การติดตั้งทั่วไปอาจเกี่ยวข้องกับหน่วยประมวลผลที่เชื่อมต่อกัน ซึ่งต้องการการจัดการแอปพลิเคชันและการดำเนินการงานอย่างเป็นระบบ |
ระบบ I/O แบบกระจาย S800 | PM867K01 รองรับการเชื่อมต่อ ModuleBus ทั้งทางไฟฟ้าและทางแสงสำหรับการรวมระบบ I/O S800 แบบกระจาย การกำหนดค่าแบบโปรเซสเซอร์เดี่ยวสามารถรองรับโมดูล I/O ModuleBus ได้มากถึง 96 โมดูล ขึ้นอยู่กับการออกแบบระบบจริงและข้อกำหนดด้านเวลาในการสแกน |
ส่วนขยายการควบคุมระบบ 800xA | แพ็คเกจนี้สามารถใช้ได้เมื่อต้องการเพิ่มสถานีประมวลผลที่เข้ากันได้ลงในระบบ System 800xA ที่มีอยู่แล้ว ควรตรวจสอบเฟิร์มแวร์ ซอฟต์แวร์ทางวิศวกรรม อินเทอร์เฟซการสื่อสาร และไลบรารีฮาร์ดแวร์ก่อนการรวมระบบ |
คำถามที่พบบ่อย
Q1. PM867K01 ประกอบด้วยชิ้นส่วนอะไรบ้าง?
ในชุดประกอบด้วย CPU PM867 หนึ่งตัว, ฐานรอง TP830 หนึ่งตัว, ตัวต่อสัญญาณ CEX-Bus TB850 หนึ่งตัว, ตัวต่อสัญญาณ ModuleBus TB807 หนึ่งตัว, ตัวต่อสัญญาณ RCU-Link TB852 หนึ่งตัว และแบตเตอรี่สำรองหน่วยความจำ 4943013-6 หนึ่งก้อน ABB ระบุว่าไม่มีใบอนุญาตซอฟต์แวร์รวมอยู่ด้วย
Q2. PM867K01 มีระบบสำรองซีพียูหรือไม่?
หมายเลข PM867K01 เป็นแพ็คเกจโปรเซสเซอร์เดี่ยว โครงการที่ต้องการโปรเซสเซอร์ PM867 สำรอง ควรใช้แพ็คเกจสำรองที่เหมาะสมและส่วนประกอบสำรองที่เกี่ยวข้อง
คำถามที่ 3. แอปพลิเคชันควบคุมมีหน่วยความจำเหลืออยู่เท่าไร?
โปรเซสเซอร์มีหน่วยความจำทั้งหมด 64 MB โดยมีหน่วยความจำสำหรับใช้งานแอปพลิเคชัน 46.559 MB ขนาดของแอปพลิเคชัน การจัดระเบียบงาน ภาระการสื่อสาร และข้อกำหนดด้านการวินิจฉัย ควรได้รับการพิจารณาในการออกแบบทางวิศวกรรม
ติดต่อเราตามข้อมูลด้านล่างเพื่อรับราคาที่ดีที่สุด
ติดต่อ มือถือ / WhatsApp อีเมล
PM867K01 3BSE076355R1
ฟริดา
+86 15359408275
sales5@mooreplc.com
ข้อมูลการจัดหาและการสั่งซื้อสินค้า
พารามิเตอร์ ข้อมูลการสั่งซื้อ ผู้ผลิต เอบีบี แบบจำลองที่ต้องการ พีเอ็ม867K01 หมายเลขบทความฉบับเต็ม 3BSE076355R1 ปริมาณที่ต้องการ ระบุจำนวนแพ็คเกจโปรเซสเซอร์ที่ต้องการ การจัดเรียงตัวควบคุม ตรวจสอบว่าโครงการใช้สถาปัตยกรรมคอนโทรลเลอร์แบบเดี่ยวหรือแบบสำรอง สภาพแวดล้อมซอฟต์แวร์ โปรดระบุเวอร์ชัน System 800xA หรือ Compact Control Builder เมื่อมีให้เลือก ข้อมูลเฟิร์มแวร์ โปรดระบุเวอร์ชันเฟิร์มแวร์ของคอนโทรลเลอร์ที่ติดตั้งไว้สำหรับโครงการเปลี่ยนทดแทน ขอบเขตของแพ็คเกจ โปรดยืนยันชุดโปรเซสเซอร์ ฐานรอง และอุปกรณ์เสริมที่จำเป็นในใบเสนอราคา ฮาร์ดแวร์เพิ่มเติม ระบุแหล่งจ่ายไฟ อินเทอร์เฟซ CEX-Bus โมดูลการสื่อสาร หรืออุปกรณ์เสริมแบตเตอรี่ที่ต้องการแยกต่างหาก ปลายทางการจัดส่ง โปรดระบุประเทศปลายทาง เมือง และรหัสไปรษณีย์ วันที่จัดส่งที่ร้องขอ ระบุตารางโครงการหรือการบำรุงรักษาที่ต้องการ การตรวจสอบคำสั่งซื้อ ระบุหมายเลขรุ่นที่ครบถ้วนและข้อมูลติดต่อที่ชัดเจนภาพถ่ายฉลากสินค้า (ถ้ามี) การยืนยันขั้นสุดท้าย โปรดตรวจสอบรุ่นสินค้า หมายเลขสินค้า จำนวน บรรจุภัณฑ์ ระยะเวลารอสินค้า และวิธีการจัดส่งก่อนสั่งซื้อ
