หน่วยประมวลผลสำรองที่มีความน่าเชื่อถือสูง ABB PM865K02 3BSE031150R1 AC 800M

ติดต่อ ด้านล่างเพื่อรับราคาที่ดีที่สุด

ติดต่อ-- ฟริดา
อีเมล--sales5@mooreplc.com

มือถือ (WhatsApp)-- +86 15359408275

ภาพรวมผลิตภัณฑ์

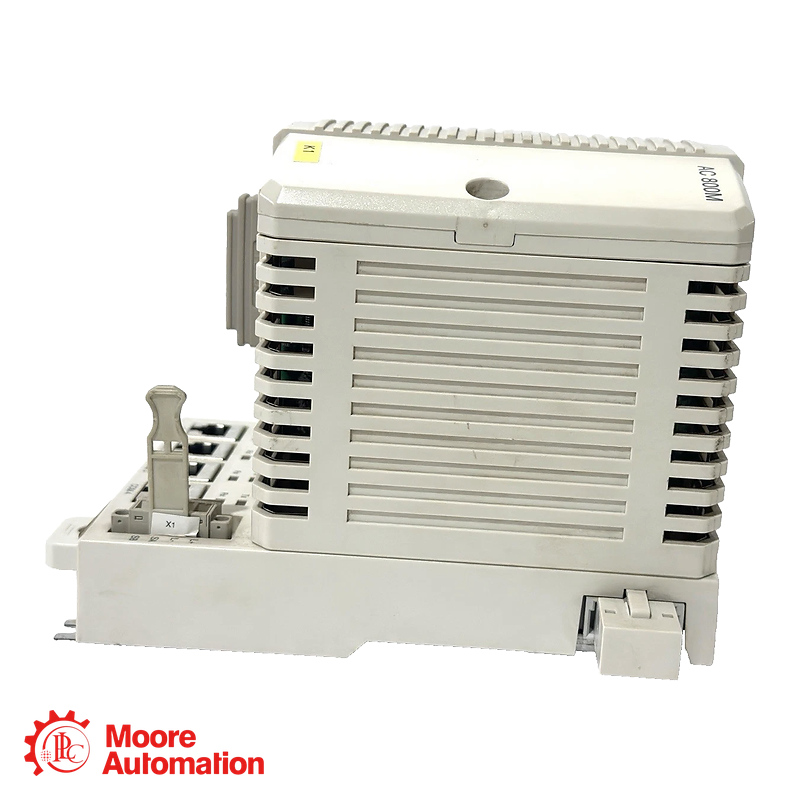

เอบีบี PM865K02 3BSE031150R1 เป็นชุดหน่วยประมวลผลสำรองที่ออกแบบมาสำหรับสถาปัตยกรรมควบคุม AC 800M High Integrity ABB กำหนดให้ชุด K02 เป็นหน่วยประมวลผล PM865K01 สองหน่วย พร้อมสายเคเบิลขยาย CEX-Bus TK850 หนึ่งเส้น และสายเคเบิล RCU-Link TK851 หนึ่งเส้น แต่ละหน่วยประมวลผล PM865K01 ประกอบด้วย CPU PM865, แผ่นฐาน TP830, ตัวต้านทานปลายสาย CEX-Bus TB850, ตัวต้านทานปลายสาย ModuleBus TB807, ตัวต้านทานปลายสาย RCU-Link TB852 และแบตเตอรี่สำรอง ดังนั้น ชุด PM865K02 จึงจัดหาฮาร์ดแวร์หน่วยประมวลผลและสายเคเบิลเชื่อมต่อสำรอง แต่ไม่รวมโมดูลควบคุม SM811 ​​ที่สั่งซื้อแยกต่างหาก หน่วยประมวลผล PM865 ใช้ชิป MPC862P ความเร็ว 96 MHz และมี RAM 32 MB รวมถึง 22.184 MB ที่พร้อมใช้งานสำหรับแอปพลิเคชันควบคุม ABB ระบุเวลาการประมวลผลที่ 0.17 มิลลิวินาที สำหรับการดำเนินการทางตรรกะแบบบูลีน 1,000 ครั้ง เวลาวงจรของโปรแกรมแอปพลิเคชันสำหรับการกำหนดค่าคอนโทรลเลอร์ที่มีความแม่นยำสูงนั้นระบุไว้ต่ำสุดที่ 10 มิลลิวินาที ในการจัดเรียงแบบสำรอง หน่วยประมวลผลทั้งสองหน่วยจะทำงานเป็นคอนโทรลเลอร์หลักและคอนโทรลเลอร์สำรอง ABB ระบุเวลาสลับสูงสุดที่ 10 มิลลิวินาที การตอบสนองของกระบวนการจริงในระหว่างการถ่ายโอนคอนโทรลเลอร์ยังขึ้นอยู่กับแอปพลิเคชันด้านความปลอดภัย สถาปัตยกรรม I/O อินเทอร์เฟซการสื่อสาร และสถานะคอนโทรลเลอร์ที่เก็บรักษาไว้ด้วย

ข้อกำหนดทางเทคนิค

ประโยชน์

• สถาปัตยกรรมคอนโทรลเลอร์แบบคู่เพื่อเพิ่มความพร้อมใช้งานของระบบ
• กำหนดแพ็คเกจ K02 สำหรับโครงการควบคุมสำรอง
• รองรับการแยกฟังก์ชันการควบคุมกระบวนการและฟังก์ชันความปลอดภัยออกจากกัน
• สถาปัตยกรรมอินเทอร์เฟซการสื่อสารที่ขยายได้
• รองรับการติดตั้งระบบ I/O แบบออปติคอลแบบกระจาย
• หน่วยความจำสำรองจากแบตเตอรี่ระหว่างไฟฟ้าดับ
• เหมาะสำหรับการบำรุงรักษาระบบ PM865 และ SM811 ​​ที่มีอยู่แล้ว

Aขอบเขตการใช้งาน

คำถามที่พบบ่อย

Q1. PM865K02 ประกอบด้วยส่วนประกอบอะไรบ้าง?
ABB อธิบายว่า PM865K02 คือหน่วยประมวลผล PM865K01 สองหน่วยที่มาพร้อมกับสายเคเบิลขยาย CEX-Bus TK850 หนึ่งเส้น และสายเคเบิล RCU-Link TK851 หนึ่งเส้น โดยแต่ละ PM865K01 ประกอบด้วย CPU PM865, แผ่นฐาน TP830, ตัวต่อปลายสายบัสที่จำเป็น และแบตเตอรี่สำรองสำหรับหน่วยความจำ

Q2. โมดูล SM811 ​​รวมอยู่ในชุด PM865K02 หรือไม่?
ไม่ครับ หมายเลขสั่งซื้อ PM865K02 ครอบคลุมเฉพาะชุดโปรเซสเซอร์สำรองเท่านั้น โมดูลควบคุมดูแล SM811 ​​จะจัดส่งภายใต้หมายเลขสั่งซื้อแยกต่างหาก และต้องเลือกพร้อมกับแผ่นฐานและสายเคเบิลซิงโครไนซ์เมื่อจำเป็นสำหรับสถาปัตยกรรมที่มีความสมบูรณ์สูง (High Integrity architecture)

Q3. ชิป PM865 สามารถจัดเก็บแอปพลิเคชันควบคุมลงในหน่วยความจำแฟลชภายในเครื่องได้หรือไม่?
ABB ระบุว่าหน่วยความจำแฟลชสำหรับแอปพลิเคชันและข้อมูลไม่พร้อมใช้งานสำหรับ PM865 ดังนั้นวิศวกรควรทำการสำรองข้อมูลโครงการภายนอกที่ได้รับการตรวจสอบแล้ว และยืนยันขั้นตอนการดาวน์โหลด เฟิร์มแวร์ และคำจำกัดความฮาร์ดแวร์ที่ถูกต้องก่อนที่จะติดตั้งคอนโทรลเลอร์ตัวใหม่
