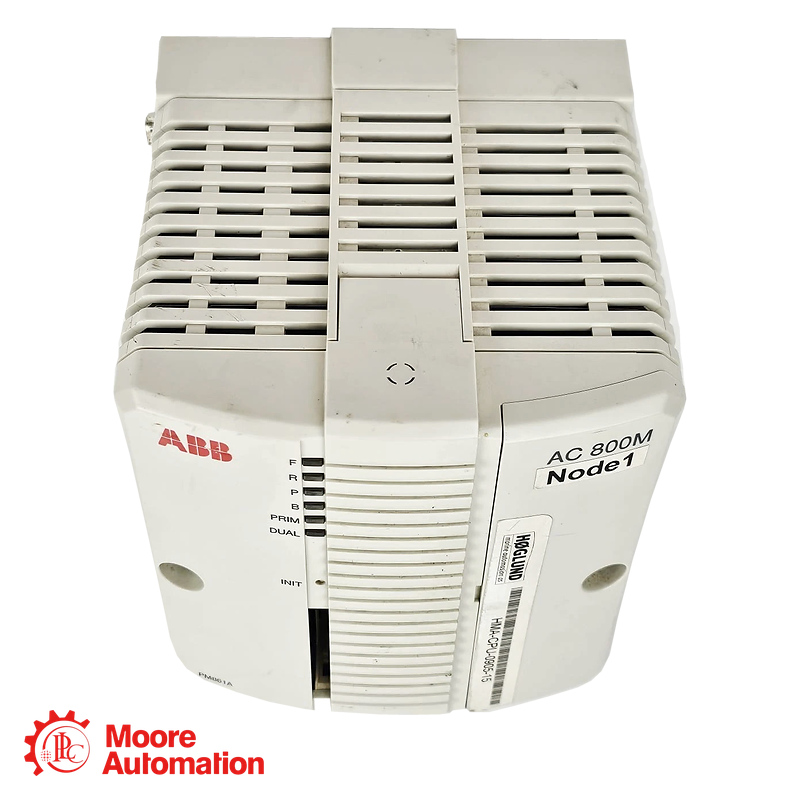

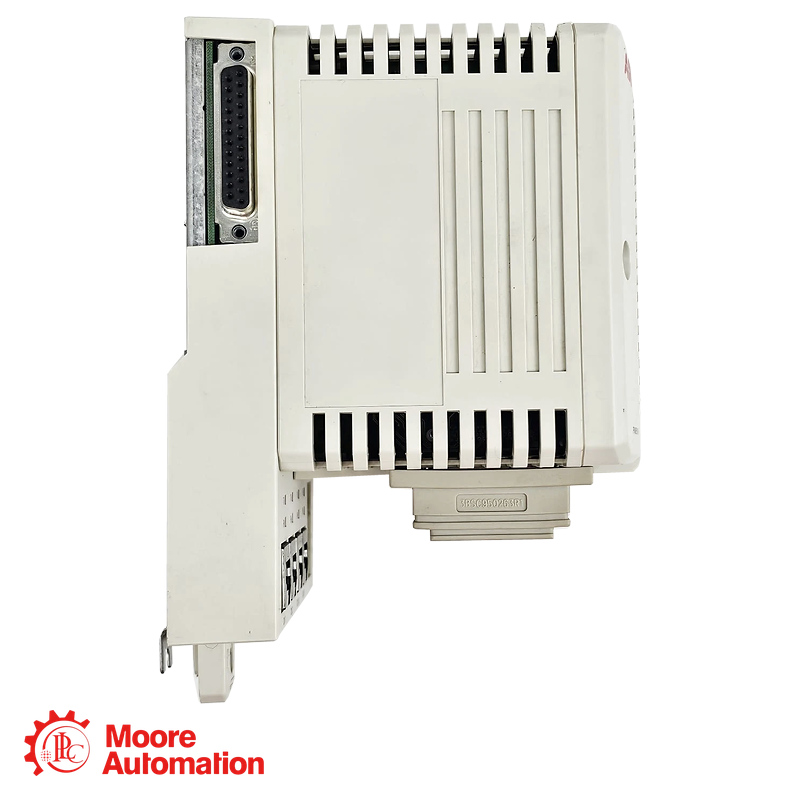

ABB PM857K01 3BSE088385R1 เป็นแพ็คเกจโปรเซสเซอร์ AC 800M High Integrity แบบเดี่ยว สำหรับสถาปัตยกรรมที่เกี่ยวข้องกับความปลอดภัยและการควบคุมกระบวนการภายใน System 800xA
ยี่ห้อ :
ABBส่วนจำนวน :
PM857K01 3BSE088385R1น้ำหนัก :
1.2 kgมิติ :
11.9x18.6x13.5 cmประเทศต้นกำเนิด :
Swedenรหัส HS :
8537101190คำอธิบาย :
High Integrity Processor Unit
ติดต่อ ด้านล่างเพื่อรับราคาที่ดีที่สุด
ติดต่อ-- ฟริดา
อีเมล--sales5@mooreplc.com
มือถือ (WhatsApp)-- +86 15359408275
ภาพรวมผลิตภัณฑ์
เอบีบี PM857K01 3BSE088385R1 เป็นชุดโปรเซสเซอร์ AC 800M High Integrity แบบเดี่ยว สำหรับสถาปัตยกรรมที่เกี่ยวข้องกับความปลอดภัยและการควบคุมกระบวนการภายใน System 800xA ชุดโปรเซสเซอร์นี้ประกอบด้วย CPU ความปลอดภัย PM857, แผ่นฐาน TP830, ตัวยุติบัส และแบตเตอรี่สำรองหน่วยความจำ โปรเซสเซอร์ PM857 ทำงานที่ความเร็ว 96 MHz และมีหน่วยความจำ 32 MB รวมถึง RAM สำหรับแอปพลิเคชัน 22.184 MB สามารถดำเนินการทางตรรกะแบบบูลีน 1,000 ครั้งได้ในเวลาประมาณ 0.17 มิลลิวินาที และรองรับเวลาวงจรของโปรแกรมแอปพลิเคชันที่ 10 มิลลิวินาที
ข้อกำหนดทางเทคนิค
พารามิเตอร์ | ข้อกำหนด |
ผู้ผลิต | เอบีบี |
หมายเลขรุ่น | พีเอ็ม857K01 |
หมายเลขบทความ | 3BSE088385R1 |
กลุ่มผลิตภัณฑ์ | เอซี 800 เอ็ม |
ประเภทผลิตภัณฑ์ | ชุดหน่วยประมวลผลที่มีความสมบูรณ์สูง |
การกำหนดค่าแพ็คเกจ | โปรเซสเซอร์เดี่ยว แพ็คเกจ K01 แบบไม่ซ้ำซ้อน |
สัญญาณอินพุต/เอาต์พุตสูงสุด | 128 |
ประเภทโปรเซสเซอร์ | เอ็มพีซี866 |
ความถี่สัญญาณนาฬิกาของโปรเซสเซอร์ | 96 เมกะเฮิร์ตซ์ |
ประสิทธิภาพการดำเนินการ | ดำเนินการทางตรรกะแบบบูลีน 1,000 ครั้งใน 0.17 มิลลิวินาที |
หน่วยความจำทั้งหมด | 32 MB |
หน่วยความจำแอปพลิเคชันที่ใช้งานได้ | 22.184 MB |
เฟิร์มแวร์แฟลช PROM | 18 MB |
ระยะเวลาของโปรแกรมการสมัคร | 10 มิลลิวินาที |
แรงดันไฟฟ้าที่จ่าย | 24 โวลต์ DC |
ช่วงการจ่ายที่อนุญาต | 19.2–30 โวลต์ DC |
การใช้กระแสไฟที่ 24 V DC | กระแสไฟปกติ 210 mA; กระแสไฟสูงสุด 360 mA |
การสูญเสียพลังงาน | กำลังไฟทั่วไป 5.1 วัตต์; กำลังไฟสูงสุด 8.6 วัตต์ |
อินพุตสถานะแหล่งจ่ายไฟสำรอง | ได้รับการสนับสนุน |
ประเภทแบตเตอรี่สำรอง | ลิเธียม 3.6 โวลต์ |
การซิงโครไนซ์นาฬิกา | 1 มิลลิวินาทีระหว่างคอนโทรลเลอร์ AC 800M โดยใช้ CNCP |
คิวเหตุการณ์ต่อไคลเอ็นต์ OPC | กิจกรรมสูงสุด 3,000 รายการ |
อัตราการถ่ายโอนเหตุการณ์ OPC | 36–86 เหตุการณ์ต่อวินาที |
อัตราการถ่ายโอนข้อความข้อมูล OPC | 113–143 ข้อความต่อวินาที |
โมดูลการสื่อสาร CEX-Bus | สูงสุด 12 |
กระแสไฟสูงสุดของ CEX-Bus | 2.4 เอ |
คลัสเตอร์โมดูลบัสที่มีซีพียูตัวเดียว | คลัสเตอร์ไฟฟ้า 1 คลัสเตอร์ และคลัสเตอร์แสง 7 คลัสเตอร์ |
โมดูลบัส ความจุโมดูล | โมดูลสูงสุด 96 โมดูล โดยใช้ PM857 เพียงตัวเดียว |
ขีดจำกัด I/O ของ PM857 ที่มีผลบังคับใช้ | รองรับสัญญาณ I/O สูงสุด 128 สัญญาณโดยรวม |
อัตราการสแกนโมดูลบัส | 0–100 มิลลิวินาที ขึ้นอยู่กับการกำหนดค่า I/O |
โมดูลไฟฟ้าบัส กระแสไฟจ่าย 24 โวลต์ | สูงสุด 1.0 แอมป์ |
ความเสถียรของนาฬิกาแบบเรียลไทม์ | 100 ppm ประมาณ 1 ชั่วโมงต่อปี |
อุณหภูมิในการทำงาน | 0 ถึง +55°C |
อุณหภูมิในการจัดเก็บ | -40 ถึง +70 องศาเซลเซียส |
ความชื้นสัมพัทธ์ | 5–95% ไม่ควบแน่น |
ประโยชน์
• รองรับสถาปัตยกรรมควบคุมที่มีความแม่นยำสูง
• กำหนดขอบเขตการใช้งานสัญญาณ 128 สัญญาณ
• รอบการทำงานของแอปพลิเคชันที่คาดการณ์ได้ 10 มิลลิวินาที
• การรวมระบบ I/O ของ S800 ที่ยืดหยุ่น
• สถาปัตยกรรมการสื่อสารที่ขยายได้
• การจัดการแอปพลิเคชันและงานหลายอย่างพร้อมกัน
• การผสานรวมกับ Control Builder Safe
• การติดตั้งตู้ควบคุมขนาดกะทัดรัด
Aขอบเขตการใช้งาน
ขอบเขตการใช้งาน | การใช้งานทั่วไป |
ระบบควบคุมขนาดเล็กที่มีความแม่นยำสูง | PM857K01 เหมาะสำหรับงานที่ต้องการความแม่นยำสูง (High Integrity) โดยยังคงอยู่ภายใต้ขีดจำกัดสัญญาณอินพุต/เอาต์พุต 128 สัญญาณ สถาปัตยกรรมโดยรวมต้องใช้โมดูล SM812 ซอฟต์แวร์ที่เข้ากันได้ และการออกแบบทางวิศวกรรมตามคำแนะนำที่เกี่ยวข้องของ ABB |
การปิดระบบอุปกรณ์และการเชื่อมต่อ | โปรเซสเซอร์สามารถดำเนินการคำสั่งอนุญาต ลำดับการป้องกัน และตรรกะการปิดระบบแบบประสานงานสำหรับเครื่องจักรแต่ละเครื่องหรือหน่วยประมวลผลขนาดเล็กได้ วิศวกรต้องคำนึงถึงรอบการทำงานของแอปพลิเคชัน 10 มิลลิวินาที และเวลาตอบสนองของ I/O ที่เชื่อมต่อและอุปกรณ์ภาคสนามด้วย |
หัวเผาและการควบคุมการเผาไหม้ | PM857K01 สามารถเป็นส่วนหนึ่งของระบบเผาไหม้หรือระบบควบคุมการเผาไหม้ที่ได้รับการออกแบบอย่างเหมาะสม โดยที่จำนวนสัญญาณที่ต้องการนั้นอยู่ในขอบเขตที่ตัวควบคุมกำหนดได้ การกำหนดค่าขั้นสุดท้ายต้องรวมถึงส่วนประกอบฮาร์ดแวร์และซอฟต์แวร์ที่มีความน่าเชื่อถือสูงที่จำเป็นด้วย |
หน่วยประมวลผลแบบบรรจุภัณฑ์ | ตัวควบคุมนี้สามารถนำไปใช้กับแท่นวางและระบบสำเร็จรูปที่มีจำนวนสัญญาณกระบวนการและสัญญาณป้องกันที่กำหนดไว้ รูปทรงกะทัดรัดแบบติดตั้งบนราง DIN ช่วยให้สามารถติดตั้งในตู้ควบคุมเฉพาะที่ได้ |
ระบบ I/O แบบกระจาย S800 | การเชื่อมต่อ ModuleBus ทั้งทางไฟฟ้าและทางแสงช่วยให้สามารถกระจาย I/O ของ S800 ระหว่างตู้ควบคุมในพื้นที่และตู้ควบคุมระยะไกลได้ แม้ว่า ModuleBus จะรองรับโมดูลได้หลายโมดูล แต่แอปพลิเคชัน PM857 ยังคงจำกัดอยู่ที่สัญญาณ I/O รวม 128 สัญญาณ |
คำถามที่พบบ่อย
Q1. PM857K01 ประกอบด้วยชิ้นส่วนอะไรบ้าง?
ในชุดประกอบด้วย CPU นิรภัย PM857 หนึ่งตัว, แผ่นฐาน TP830 หนึ่งตัว, ตัวต่อสัญญาณ CEX-Bus TB850 หนึ่งตัว, ตัวต่อสัญญาณ ModuleBus TB807 หนึ่งตัว, ตัวต่อสัญญาณ RCU-Link TB852 หนึ่งตัว และแบตเตอรี่สำรองหน่วยความจำ 4943013-6 หนึ่งก้อน ABB ระบุว่าไม่มีใบอนุญาตซอฟต์แวร์รวมอยู่ด้วย
คำถามที่ 2. ข้อจำกัด 128 สัญญาณนั้นหมายถึงโมดูล I/O หรือสัญญาณ I/O แต่ละตัว?
หมายถึงจำนวนสัญญาณ I/O ทั้งหมดที่ PM857 จัดการได้ ModuleBus อาจรองรับโมดูล I/O ได้หลายโมดูล แต่วิศวกรต้องคำนวณจำนวนช่องสัญญาณแต่ละช่องและรักษาระบบโดยรวมให้อยู่ภายในขีดจำกัด 128 สัญญาณ
Q3. PM857K01 เป็นแพ็คเกจโปรเซสเซอร์สำรองหรือไม่?
หมายเลข PM857K01 ประกอบด้วยโปรเซสเซอร์หนึ่งตัว และ ABB ระบุว่าเป็นแบบไม่สำรอง สำหรับการใช้งานที่ต้องการโปรเซสเซอร์สำรอง ควรใช้แพ็คเกจ PM857 แบบสำรองที่เหมาะสม และส่วนประกอบสำรองที่จำเป็น
ติดต่อเราตามข้อมูลด้านล่างเพื่อรับราคาที่ดีที่สุด
ติดต่อ มือถือ / WhatsApp อีเมล
PM857K01 3BSE088385R1
ฟริดา
+86 15359408275
sales5@mooreplc.com
ข้อมูลการจัดหาและการสั่งซื้อสินค้า
พารามิเตอร์ ข้อมูลการสั่งซื้อ ผู้ผลิต เอบีบี แบบจำลองที่ต้องการ พีเอ็ม857K01 หมายเลขบทความฉบับเต็ม 3BSE088385R1 ปริมาณที่ต้องการ ระบุจำนวนแพ็คเกจโปรเซสเซอร์ที่ต้องการ การจัดเรียงตัวควบคุม ตรวจสอบว่าโครงการใช้สถาปัตยกรรมคอนโทรลเลอร์แบบเดี่ยวหรือแบบสำรอง สภาพแวดล้อมซอฟต์แวร์ โปรดระบุเวอร์ชัน System 800xA หรือ Compact Control Builder เมื่อมีให้เลือก ข้อมูลเฟิร์มแวร์ โปรดระบุเวอร์ชันเฟิร์มแวร์ของคอนโทรลเลอร์ที่ติดตั้งไว้สำหรับโครงการเปลี่ยนทดแทน ขอบเขตของแพ็คเกจ โปรดยืนยันชุดโปรเซสเซอร์ ฐานรอง และอุปกรณ์เสริมที่จำเป็นในใบเสนอราคา ฮาร์ดแวร์เพิ่มเติม ระบุแหล่งจ่ายไฟ อินเทอร์เฟซ CEX-Bus โมดูลการสื่อสาร หรืออุปกรณ์เสริมแบตเตอรี่ที่ต้องการแยกต่างหาก ปลายทางการจัดส่ง โปรดระบุประเทศปลายทาง เมือง และรหัสไปรษณีย์ วันที่จัดส่งที่ร้องขอ ระบุตารางโครงการหรือการบำรุงรักษาที่ต้องการ การตรวจสอบคำสั่งซื้อ ระบุหมายเลขรุ่นที่ครบถ้วนและข้อมูลติดต่อที่ชัดเจนภาพถ่ายฉลากสินค้า (ถ้ามี) การยืนยันขั้นสุดท้าย โปรดตรวจสอบรุ่นสินค้า หมายเลขสินค้า จำนวน บรรจุภัณฑ์ ระยะเวลารอสินค้า และวิธีการจัดส่งก่อนสั่งซื้อ
