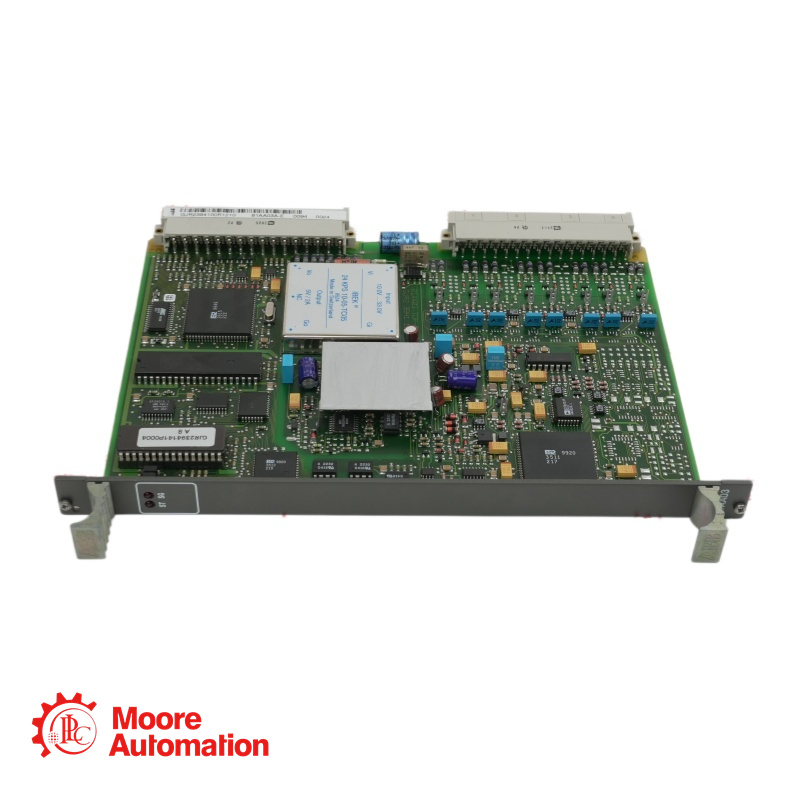

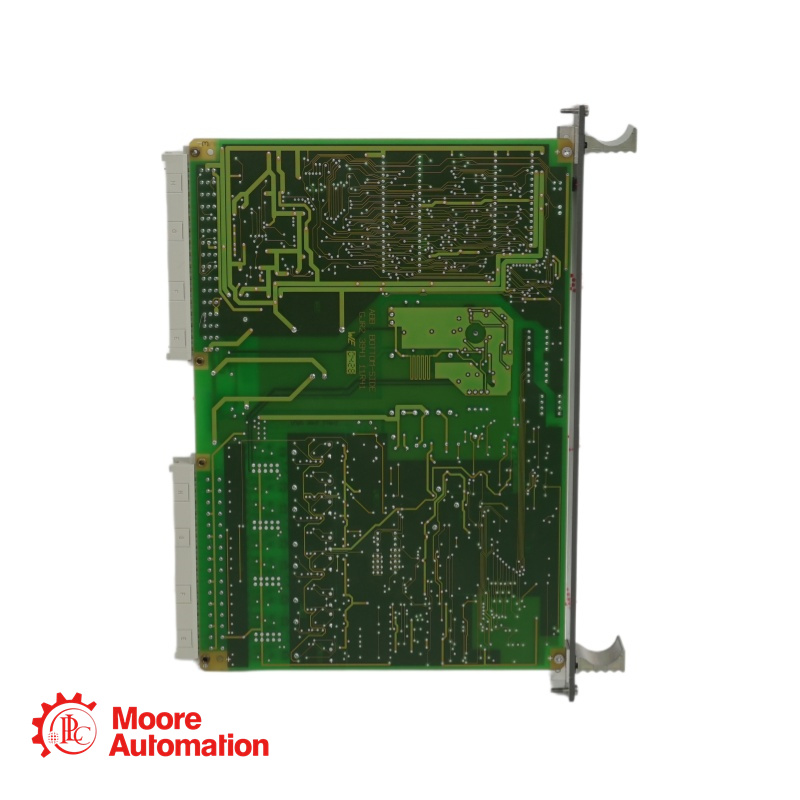

โมดูลเอาต์พุตอะนาล็อก ABB GJR2394100R1210 81AA03B-E

พารามิเตอร์

ข้อกำหนด

ผู้ผลิต

เอบีบี

หมายเลขรุ่น

81AA03B-E

รหัสสั่งซื้อ / หมายเลขชิ้นส่วน

GJR2394100R1210

ประเภทผลิตภัณฑ์

โมดูลอินพุต/เอาต์พุตแบบอนาล็อก

ความเข้ากันได้ของระบบ

โปรคอนโทรล ซีรีส์ P14

อินพุตแบบอนาล็อก (AI)

4 ช่องสัญญาณ

เอาต์พุตแบบอนาล็อก (AO)

2 ช่องสัญญาณ

ช่วงสัญญาณอินพุต

0–10V, ±10V, 0–20mA, 4–20mA (สามารถกำหนดค่าได้ต่อช่องสัญญาณ)

ช่วงสัญญาณเอาต์พุต

0–10V, ±10V, 0–20mA, 4–20mA (สามารถกำหนดค่าได้ต่อช่องสัญญาณ)

ปณิธาน

12 บิต (อินพุต) / 12 บิต (เอาต์พุต)

ความแม่นยำ

ความคลาดเคลื่อน ±0.2% ของค่าเต็มสเกล ที่อุณหภูมิ 25°C

อัตราการอัปเดต

20 มิลลิวินาที (ทุกช่องสัญญาณ)

81AA03B-E กับ 81AA03C-E แตกต่างกันอย่างไร?

โมดูลทั้งสองมีหมายเลขแคตตาล็อกเดียวกันคือ GJR2394100R1210 และมีอินพุตอะนาล็อก 4 ช่องและเอาต์พุตอะนาล็อก 2 ช่อง โดยรุ่น 81AA03C-E เป็นรุ่นปรับปรุงใหม่ที่มีคุณสมบัติดังนี้:
ความแม่นยำที่เพิ่มขึ้น: ±0.1% FS เทียบกับ ±0.2% FS
อัตราการอัปเดตที่เร็วขึ้น: 10 มิลลิวินาที เทียบกับ 20 มิลลิวินาที
การวินิจฉัยขั้นสูง (การตรวจจับสายไฟขาด)
ปรับปรุงการจัดหาชิ้นส่วนเพื่อรองรับวงจรชีวิตที่ยาวนานขึ้น
81AA03B-E ยังคงเป็นทางเลือกที่ใช้งานได้เต็มประสิทธิภาพและได้รับการพิสูจน์แล้วในภาคสนาม เหมาะสำหรับงานควบคุมกระบวนการส่วนใหญ่ที่ไม่เน้นความแม่นยำและความเร็วสูงสุด

ABB 81AA03B-E มีอินพุตและเอาต์พุตแบบอนาล็อกกี่ช่อง?

โมดูลนี้มีช่องสัญญาณอินพุตแบบอนาล็อก 4 ช่อง และช่องสัญญาณเอาต์พุตแบบอนาล็อก 2 ช่อง ซึ่งให้การกำหนดค่าที่สมดุลสำหรับวงจรควบคุมกระบวนการทั่วไปที่ต้องการการป้อนกลับจากเซ็นเซอร์และการควบคุมแอคทูเอเตอร์

รองรับช่วงสัญญาณใดบ้าง?

ทั้งอินพุตและเอาต์พุตสามารถกำหนดค่าช่วงได้:
แรงดันไฟฟ้า: 0–10V, ±10V
กระแสไฟ: 0–20mA, 4–20mA
แต่ละช่องสัญญาณสามารถกำหนดค่าได้อย่างอิสระเพื่อให้ตรงกับอุปกรณ์ภาคสนามที่เชื่อมต่ออยู่

สามารถใช้ 81AA03B-E กับเครื่องส่งสัญญาณแบบใช้ไฟเลี้ยงลูป 4–20mA ได้หรือไม่?

ใช่แล้ว อินพุตแบบอนาล็อกรองรับสัญญาณกระแส 4–20mA และสามารถใช้งานร่วมกับตัวส่งสัญญาณแบบสองสายที่ใช้พลังงานจากลูปได้ เมื่อตั้งค่าอย่างถูกต้องด้วยแหล่งจ่ายไฟภายนอกหรือแผงต่อสายที่เข้ากันได้

อัตราการอัปเดตสำหรับอินพุตแบบอนาล็อกบน 81AA03B-E คือเท่าไร?

ช่องสัญญาณอินพุตแบบอนาล็อกทั้งหมดจะได้รับการอัปเดตทุกๆ 20 มิลลิวินาที (50 เฮิรตซ์) ซึ่งเพียงพอสำหรับการใช้งานควบคุมกระบวนการส่วนใหญ่ รวมถึงวงจรควบคุมอุณหภูมิ ความดัน และการไหล
