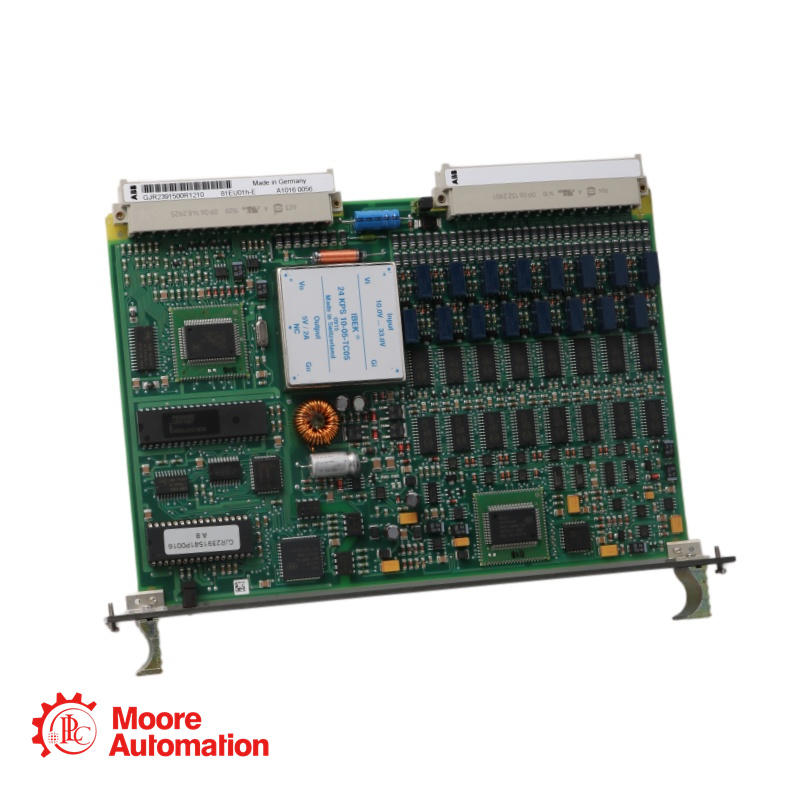

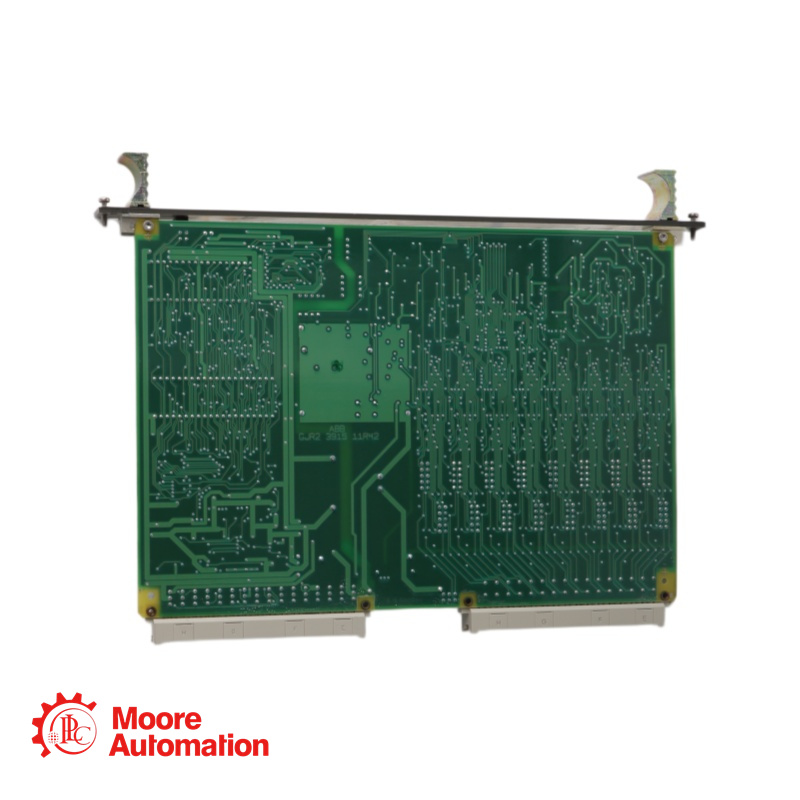

โมดูลอินพุต ABB GJR2391500R1210 81EU01H-E

พารามิเตอร์

ข้อกำหนด

ผู้ผลิต

เอบีบี

หมายเลขรุ่น

81EU01H-E

รหัสสั่งซื้อ / หมายเลขชิ้นส่วน

GJR2391500R1210

ประเภทผลิตภัณฑ์

โมดูลแหล่งจ่ายไฟ

ความเข้ากันได้ของระบบ

โปรคอนโทรล ซีรีส์ P14

แรงดันไฟฟ้าขาเข้า

85–264V AC / 90–300V DC (ช่วงกว้าง)

ความถี่อินพุต

47–63 เฮิรตซ์

แรงดันเอาต์พุต

24V DC

กระแสเอาต์พุต

5A (ค่าปกติ), 7.5A (ค่าสูงสุด)

กำลังส่งออก

120 วัตต์

ประสิทธิภาพ

> 88%

คุณสมบัติการป้องกัน

การโอเวอร์โหลด, แรงดันไฟเกิน, ไฟฟ้าลัดวงจร, อุณหภูมิสูงเกินไป

การสนับสนุนความซ้ำซ้อน

ใช่ (การทำงานแบบขนานเพื่อความซ้ำซ้อนระดับ N+1)

การแยกตัว

3000V AC (จากอินพุตไปยังเอาต์พุต)

การระบายความร้อน

ระบายความร้อนด้วยการพาความร้อน (ไม่มีพัดลม)

เครื่อง ABB 81EU01H-E มีกำลังการผลิตเท่าใด?

โมดูลนี้ให้เอาต์พุต 24V DC พร้อมพิกัดกระแสต่อเนื่อง 5A (120W) และพิกัดกระแสสูงสุด 7.5A สำหรับโหลดระยะสั้น เช่น กระแสไฟกระชากหรือกระแสไฟเริ่มต้นของคอนแทคเตอร์

สามารถใช้ 81EU01H-E ในการกำหนดค่าแหล่งจ่ายไฟสำรองได้หรือไม่?

ใช่ โมดูลนี้รองรับการทำงานแบบขนานเพื่อการสำรองข้อมูลแบบ N+1 สามารถเชื่อมต่อโมดูล 81EU01H-E หลายตัวแบบขนานเพื่อจ่ายไฟให้กับระบบ โดยมีการแบ่งโหลดอัตโนมัติ การกำหนดค่านี้ช่วยให้มั่นใจได้ว่าระบบจะทำงานได้อย่างต่อเนื่องหากแหล่งจ่ายไฟตัวใดตัวหนึ่งล้มเหลว

81EU01H-E กับ 81EU01E แตกต่างกันอย่างไร?

81EU01H-E เป็นรุ่นปรับปรุงใหม่ที่มีประสิทธิภาพสูงขึ้น (>88% เมื่อเทียบกับรุ่นก่อนหน้า) ช่วงแรงดันไฟฟ้าขาเข้าที่กว้างขึ้น และการจัดหาชิ้นส่วนที่ทันสมัยขึ้นเพื่อยืดอายุการใช้งาน โมดูลทั้งสองรุ่นสามารถใช้งานร่วมกันได้ทั้งทางกายภาพและทางฟังก์ชันภายในระบบ Procontrol P14

โมดูลนี้จำเป็นต้องใช้ระบบระบายความร้อนภายนอกหรือพัดลมหรือไม่?

ไม่ครับ รุ่น 81EU01H-E ใช้ระบบระบายความร้อนด้วยการพาความร้อน และออกแบบมาให้ทำงานได้โดยไม่ต้องใช้พัดลม สามารถติดตั้งได้ทั้งแนวตั้งและแนวนอนภายในตู้ควบคุมมาตรฐาน โดยต้องมีพื้นที่ว่างเพียงพอสำหรับการไหลเวียนของอากาศ

มีคุณสมบัติการป้องกันอะไรบ้าง?

ระบบป้องกันการโอเวอร์โหลด: จำกัดกระแสไฟอัตโนมัติพร้อมฟังก์ชันกู้คืน
ระบบป้องกันแรงดันไฟเกิน: จำกัดแรงดันไฟขาออกให้อยู่ในระดับที่ปลอดภัย
ระบบป้องกันการลัดวงจร: โหมดหยุดชั่วคราวพร้อมระบบรีสตาร์ทอัตโนมัติ
ระบบป้องกันความร้อนสูงเกิน: ปิดเครื่องอัตโนมัติเมื่ออุณหภูมิสูงเกิน พร้อมระบบกู้คืนอัตโนมัติ
